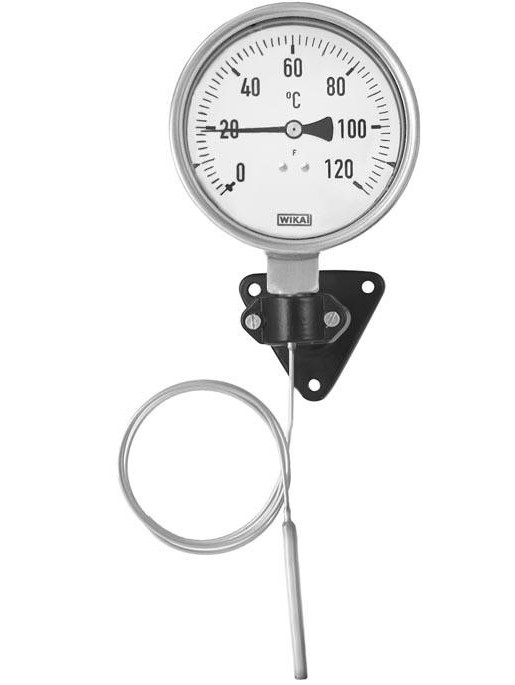

德國WIKA威卡毛細管式溫度計F73.100/2/ 0-100℃ 德國wika溫度計WIKA中國代理商-蘇州知非機電設備有限公司

技術參數

測量原理：惰性氣體膨脹

表圓直徑 (mm)：100、160

F73.xxx的固定方式

■ 表面安裝法蘭，不銹鋼

■ 儀器的安裝支架，壓鑄鋁

■ 面板安裝法蘭，不銹鋼

■ 三角凸變帶安裝支架，不銹鋼

接觸球管：120 x 22 x 12 mm，不銹鋼1.4571

毛細管：? 2 mm，不銹鋼1.4571，彎曲處半徑不小于6 mm

雙金屬溫度計

1.表頭形式

2.表盤尺寸

3.過程接口形式

4.量程范圍

5.過程接口規格

6.傳感器直徑

7.傳感器插深mm（含螺紋）

8.精度

常用型號

F73.100, nominal size 100, with capillary/4, 0...120°C, 100

F73.100, nominal size 100, with capillary/4, 0...150°C, 397x

F73.100, nominal size 100, with capillary/4, 0...150°C, 447x

F73.100, nominal size 100, with capillary/4, 0...200°C, 180

F73.100, nominal size 100, with capillary/4, 0...200°C, 450x

F73.160, nominal size 160, with capillary/4, 0...300°C, 323x

F73.160, nominal size 160, with capillary/4, 0...350°C, 347x

F73.160, nominal size 160, with capillary/4, 0...500°C, 250

F73.160, nominal size 160, with capillary/4, 0...60°C, 350x8

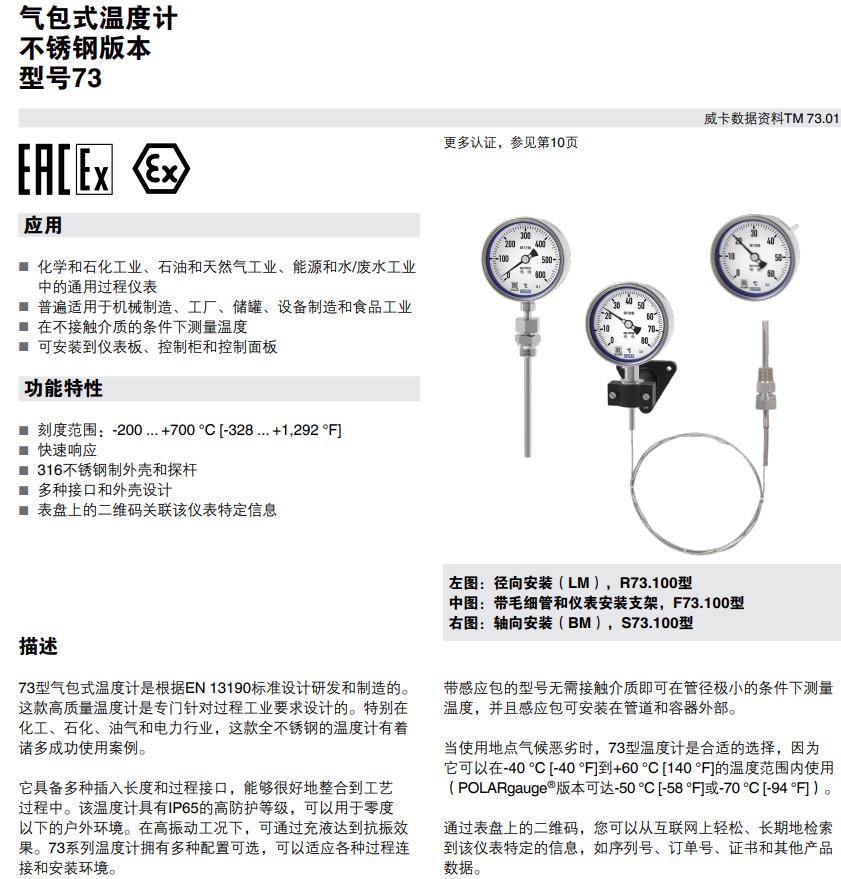

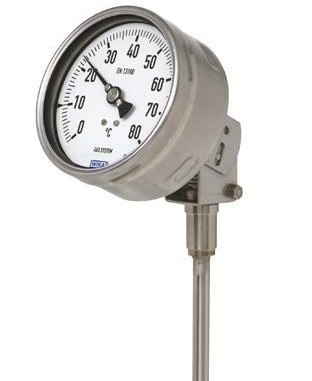

汽包式溫度計S73.100/-200℃-+100 ℃ 德國wika溫度計 F73.100

功能特性

刻度范圍：-200 ... +700 °C

快速響應

外殼和探桿均由不銹鋼制成

多種接口和外殼設計

可以在-40℃到+60℃的溫度范圍內使用。

S73.100/2, -200...+100°C, L1=186 mmx6mm,

G 1/2 B axial

laminated safety glass

class 1 per EN 13190

應用

適用于石化、油氣、能源和水處理行業的通用儀表

適用于機械制造、工廠、罐體、設備制造和食品工業

無需接觸介質即可測量溫度

可安裝到儀表板、控制柜和控制面板

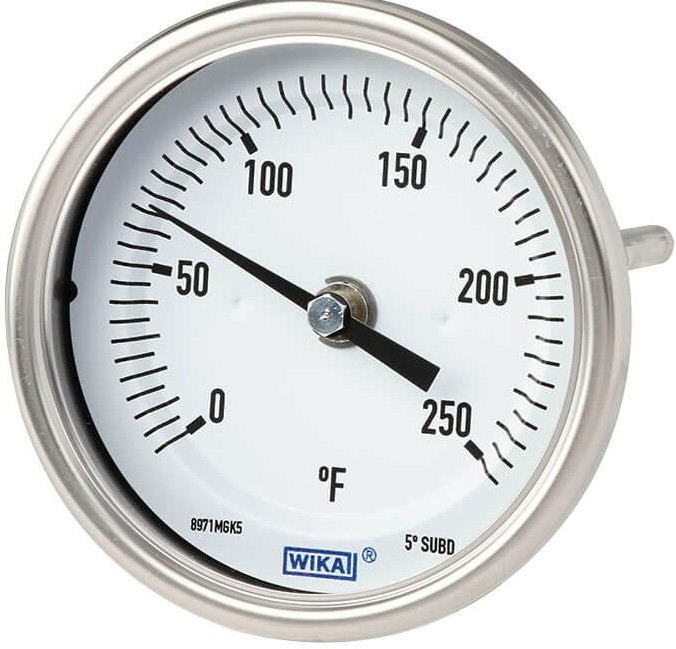

雙金屬溫度計S5550/1/0-60℃/L1=180x6mm 德國wika溫度計

S5550/1, NS100, 0...100°C, L1=125x6mm

S5550/1, NS100, 0...500°C, L1=295 x8mm

S5550/2, NS100, 0...160°C, L1=135 x6mm

S5550/2, NS100, 0...400°C, L1=155 x6mm

S5551/4, NS160, 0...400°C, L1=200 x10mm

S5551/4, NS160, -20...+80°C, L1=200 x8mm

8.精度：

標稱尺寸 (mm)：63、100 和 160

插入長度 L1：63 ... 1,000 mm 小 / 大長度取決于測量范圍和直徑

準確度等級：1 級，符合 EN 13190 標準

儲存和運輸溫度限值：-50 ... +70 °C

探桿，過程連接：1.4571 (316Ti) 不銹鋼

耐震雙金屬溫度計A5500/0-100℃/L1=200x8mm 德國wika表盤式溫度計

應用范圍：-70 ...+600 ℃

特殊的環境溫度

維修方便的卡口表殼

全不銹鋼結構

S5550/1, NS100, 0...100°C, L1=195 x8mm

S5550/1, NS100, 0...300°C, L1=250 x12mm

S5550/1, NS100, -30...+50°C, L1=265x8mm

5550/2, NS100, 0...100°C, L1=135 x6mm

S5550/4, NS100, 0...100°C, 1250mmx6mm

化工、石化、油氣、能源、水/廢水等行業的一般過程儀表

適用于苛刻、腐蝕條件的溫度測量

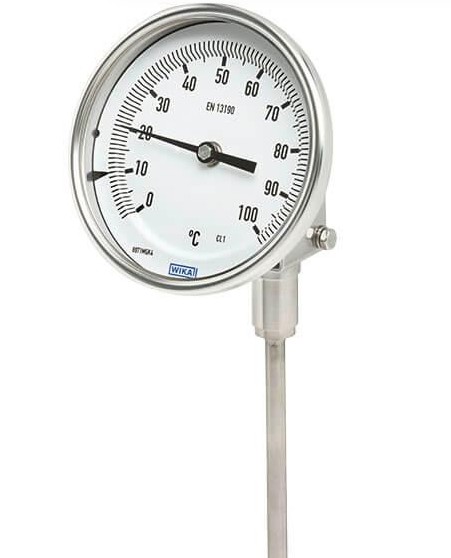

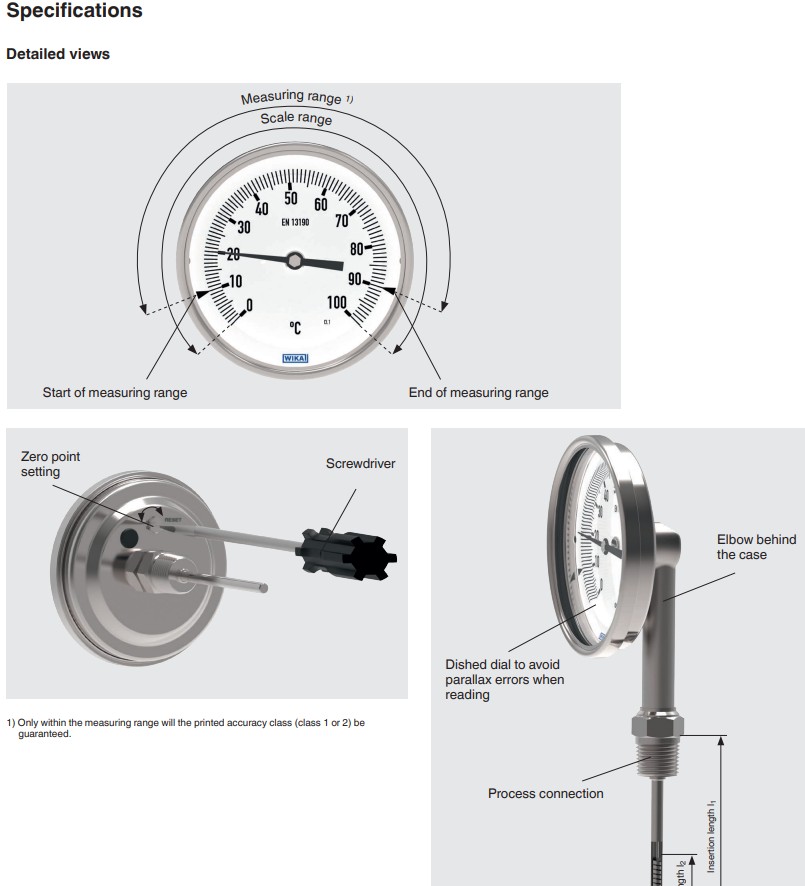

威卡WIKA雙金屬溫度計TG54.100雙金屬溫度表 可調萬向 0...160°C

TG54型雙金屬溫度計根據EN 13190標準研發和制造。該款溫度計符合過程工業的嚴格要求。TG54型滿足耐侵蝕介質的高要求。外殼、探桿和過程連接還可以選用316L不銹鋼材料。

特別是在化學和石化、石油和天然氣、電力工程和造船業中，這款由不銹鋼制成的溫度測量儀表得到成功應用。密封的外殼具有IP65防護等級，能夠在惡劣的外部條件和高振動情況下使用。

通過外殼背面操作，可以便捷地修正零點。

TG54雙金屬溫度計有四種標稱尺寸，匹配各種空間和安裝條件。標稱尺寸63、80、100、160 mm [2.5, 3, 4, 6"]

堅固、密閉的外殼

可通過外部復位設置參考溫度

碟形表盤（反視差），便于讀數

可調探桿和表盤版本過程連接

TG54.100/2,

DS, 0...160°C

, L1=100 mmx6mm

Process connection: G 1/2 B

flat instrument glass

Ingress protection: IP 65

Permissible ambient temperature: -40 ... +100 °C

*WIKA*

with Serial number

with QR Code

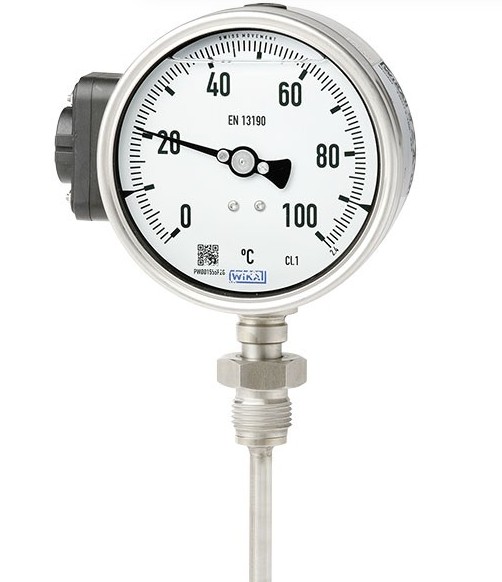

型號 TGU73.100

用于連接威卡無線單元的氣包式溫度計

不銹鋼版本

應用

與威卡無線單元型號NETRIS?3組合使用，為非關鍵應用的過程溫度提供遠程監控

流程工業： 油氣、化工和石化、電力工程、可再生能源、機械、工廠和船舶制造

功能特性

該測量儀表與威卡無線單元NETRIS?3組合使用，支持IIoT

帶內置數字接口的機械式現場指示

本安型Ex i，符合ATEX，IECEx

結構緊湊

量程范圍：-200 ... +700°C [0 ... 500°F]

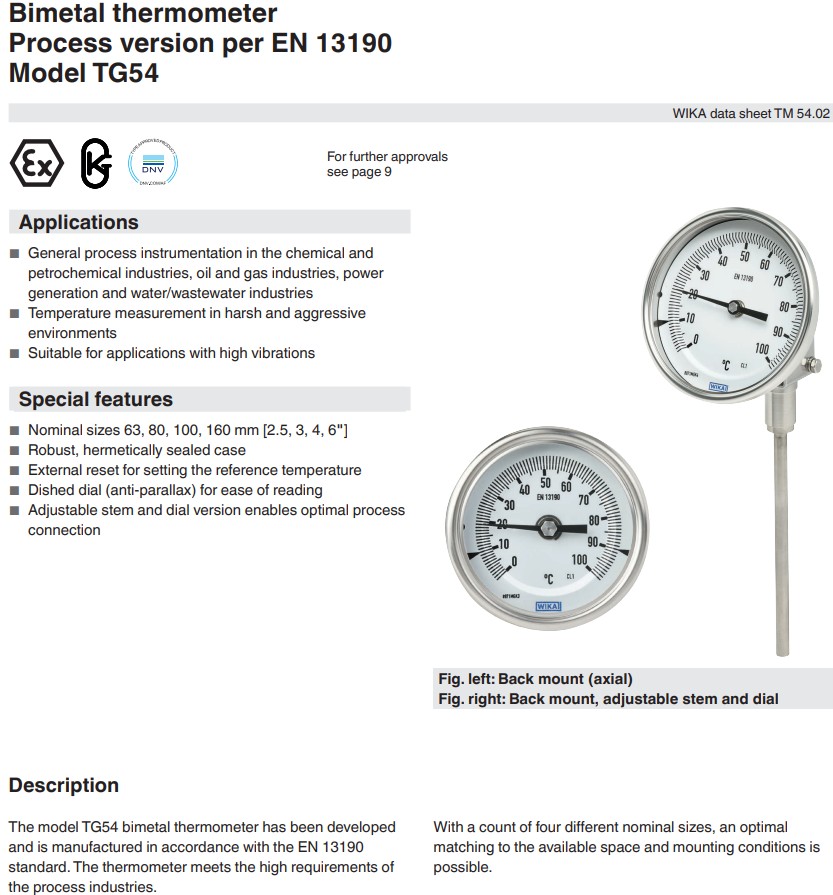

型號 TG54

雙金屬溫度計

過程版本，符合EN 13190

應用

化學和石化工業、石油和天然氣工業、發電和水/廢水工業中的通用過程儀表

適用于苛刻、腐蝕環境的溫度測量

適用于高振動的應用

功能特性

標稱尺寸63、80、100、160 mm [2.5, 3, 4, 6"]

堅固、密閉的外殼

可通過外部復位設置參考溫度

碟形表盤（反視差），便于讀數

可調探桿和表盤版本實現優過程連接

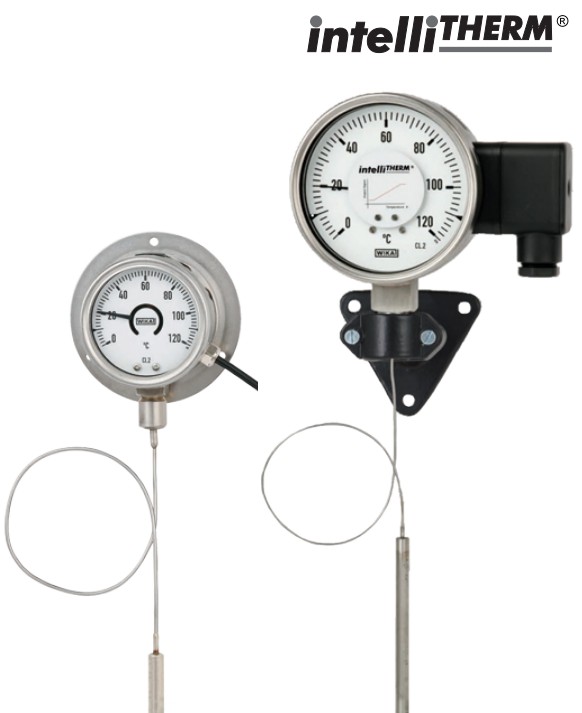

型號 TGT70

帶電輸出信號的膨脹式溫度計

不銹鋼系列，帶或不帶毛細管

應用

適用于氣體、液體和高粘度介質的通用型儀表

制冷和空調技術

機械制造和設備建造

電力工程、可再生能源

建筑服務

功能特性

外殼和探桿均由不銹鋼制成

標稱尺寸63 [2 ?"], 100 [4"]

量程范圍：-40 ... +250 °C [-40 ... +482  F]

模擬顯示，易于讀取

電信號輸出，如4 ... 20 mA

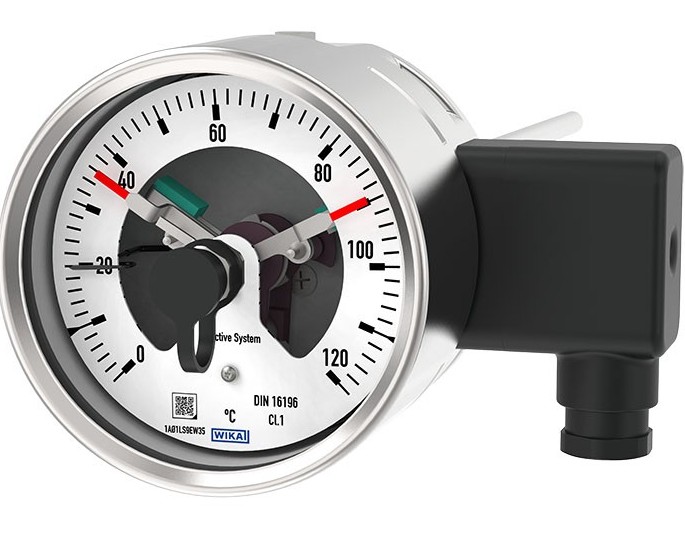

型號 TGS55

帶電接點的雙金屬溫度計

不銹鋼版本

應用

控制和調節工業生產過程

監測設備運行與電路的開關

化學工業、石油化工業、工藝技術和食品行業

適用于腐蝕性介質

功能特性

可靠性高，使用壽命長

通用型

外殼和探桿均由不銹鋼制成

提供帶感應式電接點的儀表，可用于危險區域

電接點儀表，適用于PLC應用

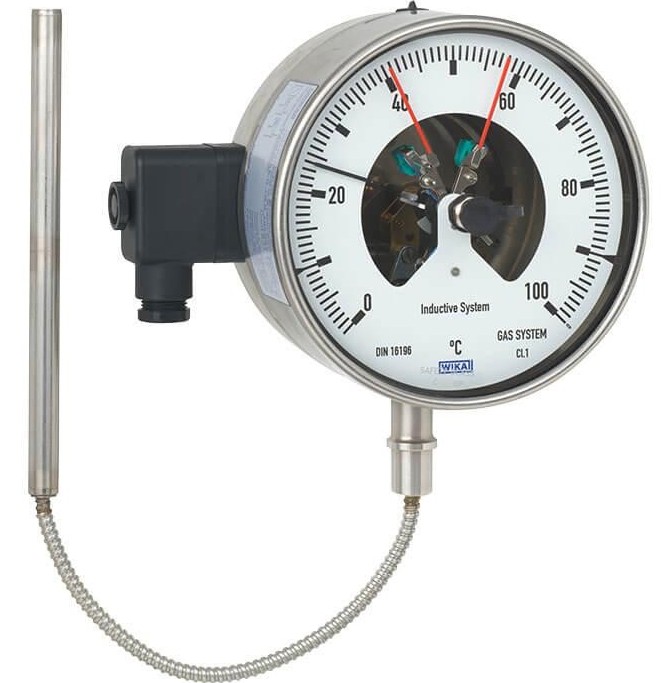

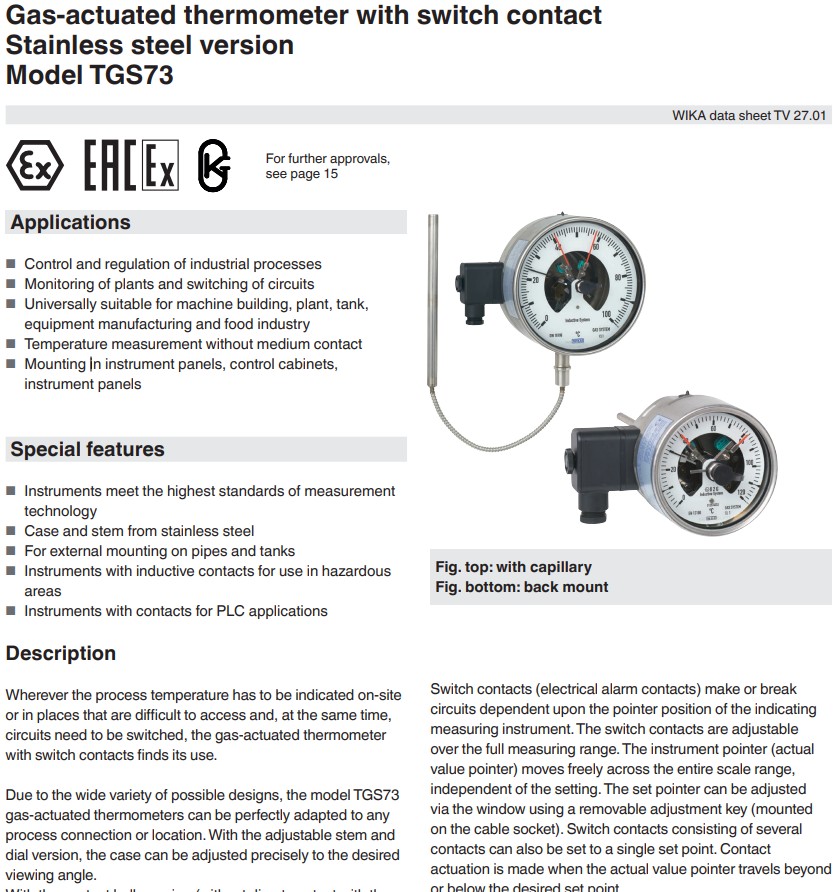

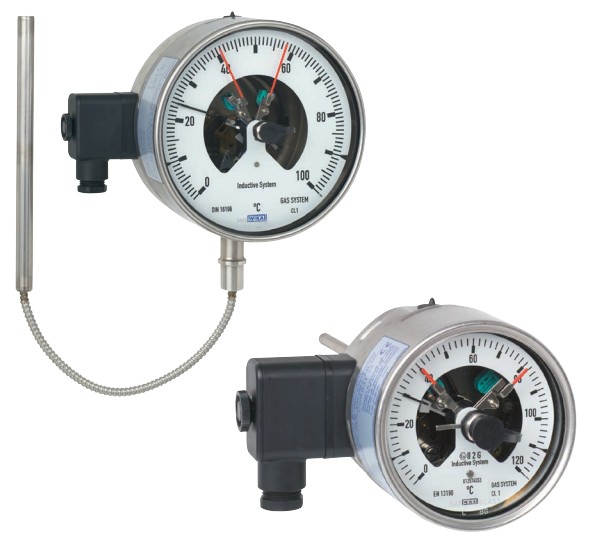

型號 TGS73

帶開關電接點的氣包式溫度計

不銹鋼版本

應用

控制和調節工業生產過程

監測設備運行與電路的開關

普遍適用于機械制造、工廠、儲罐、設備制造和食品工業

在不接觸介質的條件下測量溫度

安裝在儀表盤、控制柜和控制面板內

功能特性

儀表滿足測量技術的高標準

外殼和探桿均由不銹鋼制成

適用于安裝在管道和儲罐的外部

提供帶感應式電接點的儀表，可用于危險區域

電接點儀表，適用于PLC應用
