快速準確。 定制閥門的大小和PID 調整確保設備在毫秒內達到設置的壓力值,并保持NIST 可溯源精度：滿量程的±0.125%。

多參數。 控制系統中任何地方的壓力或壓力表,包括你不能輕易安裝全壓力控制器的區域。為壓力或真空控制,或?yàn)榉磯嚎刂?將壓力端口往下垂直。

輕松集成。 定制的流程端口和電氣連接器,以及您選擇的以太網/IP、以太網、DEVENET、PROFIBUS、ProFIN、MOBUS或串行通信,以方便地集成到您的工業流程中。

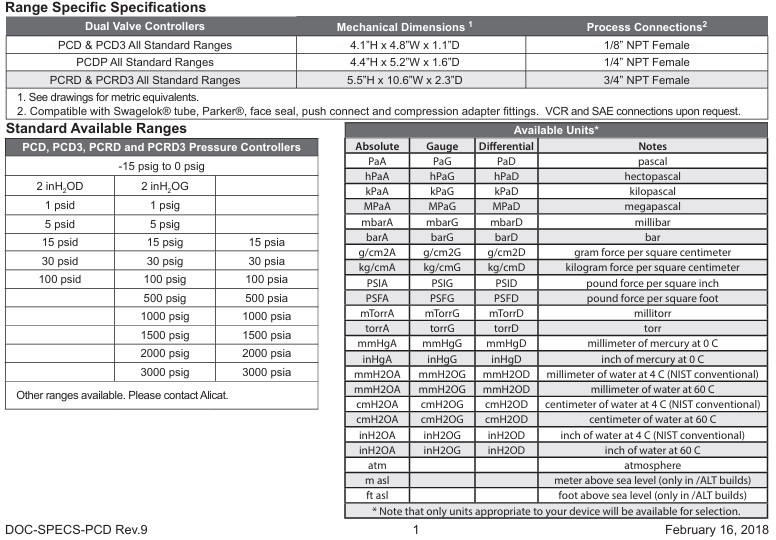

快速規格

壓/PC3系列性能(適用大多數產品)

量程范圍:

壓: 0–3000 PSIA; 0–15 PSIA

差壓: 0–3000 PSIG; 0–0.07 PSIG (2 inH?O)*

控制范圍:

0.01% – 100%

標準精度: ±0.25%滿量程

可選高精度: ±0.125%滿量程

可重復性: 0.08%滿量程

響應時間: 快至 30毫秒

預熱時間: < 1s

*負表壓讀數(至-15psig)也可計入表壓范圍。

壓/PC3系列操作條件

兼容氣體:

所有無腐蝕性氣體

工作溫度: –10°C to +60°C

爆破壓力: 3倍 滿量程 ( 500至3000 PSI設備，1.5倍滿量程)

設備范圍和全套規格

計量設備的自定義范圍從2英格羅全尺寸到3000太平洋島嶼國家集團 ,以及設備的自定義范圍15個特別敏感海區到3,000個特別敏感海區。大多數設備都有可控制的范圍 0.01%至100% (閥門依賴)。

設備特征

包括每個裝置

測量單位: 可選擇壓力測量單位，工程單位列表。

背光顯示屏:

使用背光顯示器和控制配置與方便用戶的集成觸摸板。

用戶可調節的設定點斜坡和限制：可配置的斜坡速率允許根據需要控制過程變量的快或慢，并且可配置的設定點限制可保護過程免受無意的設定點變化的影響。

閥門開合: 利用警報快速排氣系統或根據需要停止所有流量。

購買時提出的要求|額外費用

可選集成電位器控制: 使用集成電位計用簡單的旋鈕轉動調整SET點。

設備定制選項

構建和性能選項

通信協議: Analog, RS–232, RS–485, DeviceNet, EtherCAT, EtherNet/IP, Modbus RTU or TCP/IP, PROFIBUS, PROFINET

顯示屏：背光單色屏或TFT彩屏，一體化集成或面板單獨安裝

過程連接: NPT、SAE、AN、BSPP/G、卡套接頭、VCR 或 VCO 接頭

密封圈: Viton、FFKM、EPDM、Silicone

校準: 高精度;自定義校準點

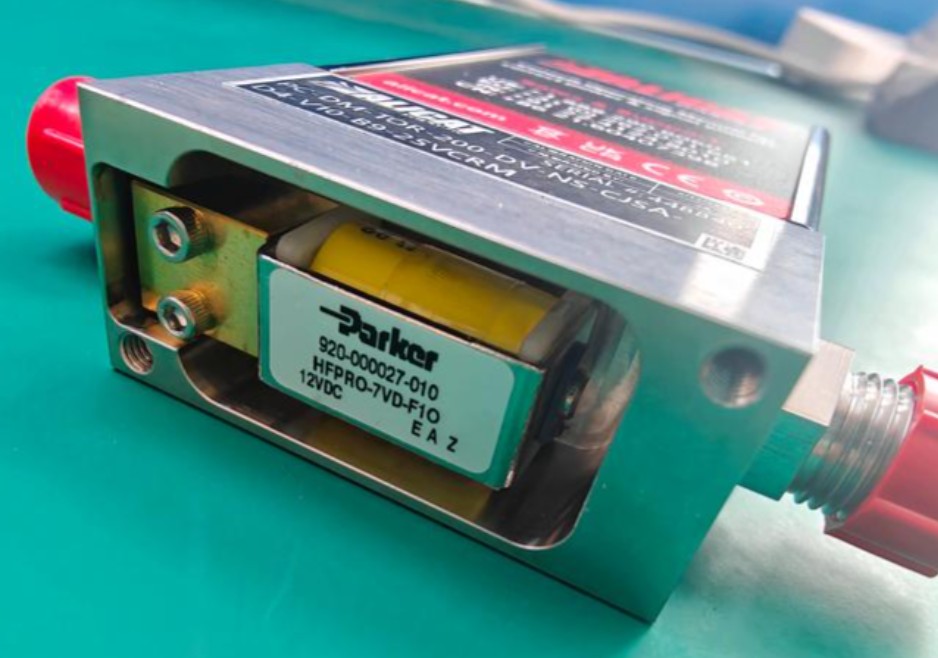

閥門選項和PID調整

您的壓力控制器可以根據下列閥門選項之一進行定制,以確保在預期的工藝條件下的更佳性能。

PC3 -小型比例控制閥，用于20 SLPM以量

帶PCA閥門設計的PC3-高性能比例控制閥，常應用于更高壓力的工況

PC3 -小型比例控制閥具有大的孔徑（不具備耐腐蝕性配置）

PCH3 -錘頭結構，將兩個并排工作的小閥門配對為一個閥門

PCR3 -幾乎無摩擦的大型Rolamite比例閥，適用于20 slpm以上流量

定制 PID 閥門調節可確保您的特定過程條件發揮更好的性能。

可選配件

配飾|分開銷售

加工端口配件和過濾器

電源

通信電纜和轉換電纜

BB3和BB9 多點集線盒

密閉空間壓力問題

壓力問題無處不在，特別是在密閉空間內，壓力的控制顯得尤為重要。

為了有效應對密閉空間內的壓力問題，Alicat提供了一系列“量身定制”的壓力調控設備。這些設備專為密閉容器設計，可根據用戶需求進行精密調控，助力解決壓力難題。

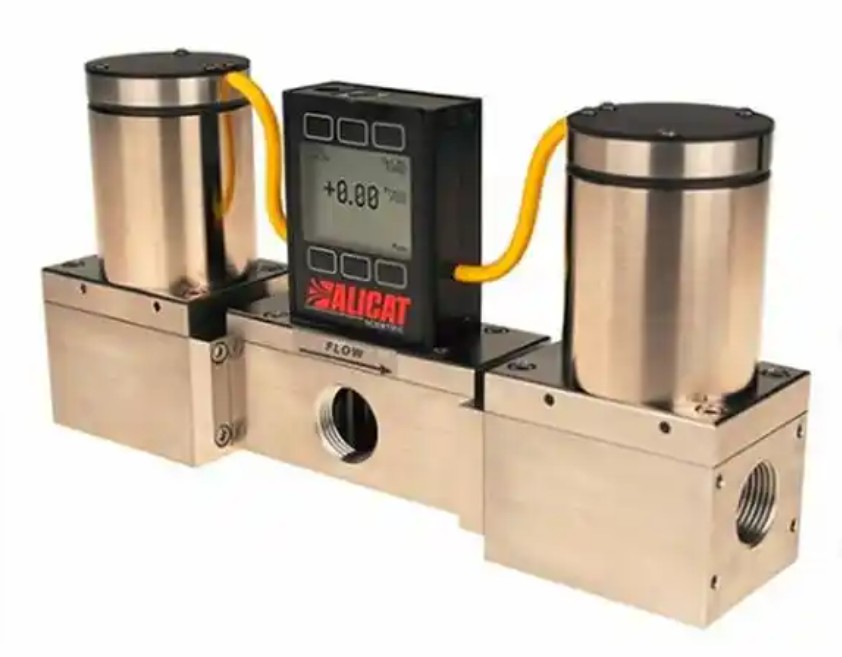

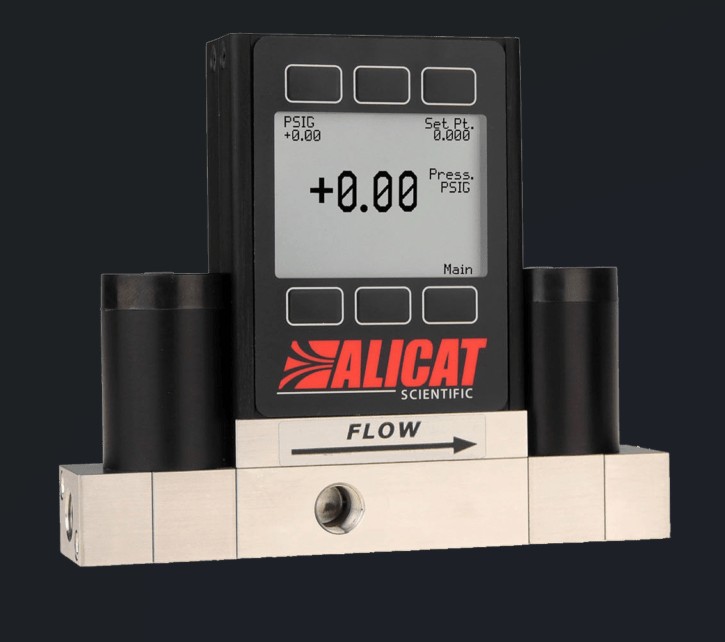

PCD/PCRD系列雙閥壓力控制器

設計和功能優勢

傳統的壓力控制器通常配備一個閥門，該閥門用于向系統注入氣體。然而，在向密閉系統充氣時，若壓力超出設定值，由于缺乏排氣功能，壓力往往無法有效回落至預設水平。為了解決這一問題，PCD/PCRD雙閥壓力控制器應運而生。這一控制器設計獨特，配備了兩個閥門，不具備充氣功能，還新增了排氣功能，從而確保在密閉系統壓力過沖時，能夠迅速且有效進行調整并保持穩定。

應用場景

在微小流量泄漏測試中，由于系統處于半密閉狀態，普通壓力控制器往往難以精密控制。然而，PCD雙閥壓力控制器卻能輕松應對，實現快速且精密的壓力控制。此外，它在液壓控制過程中也大顯身手，通過控制液體上方的氣體壓力，進而間接操控液壓或推動液體注射。

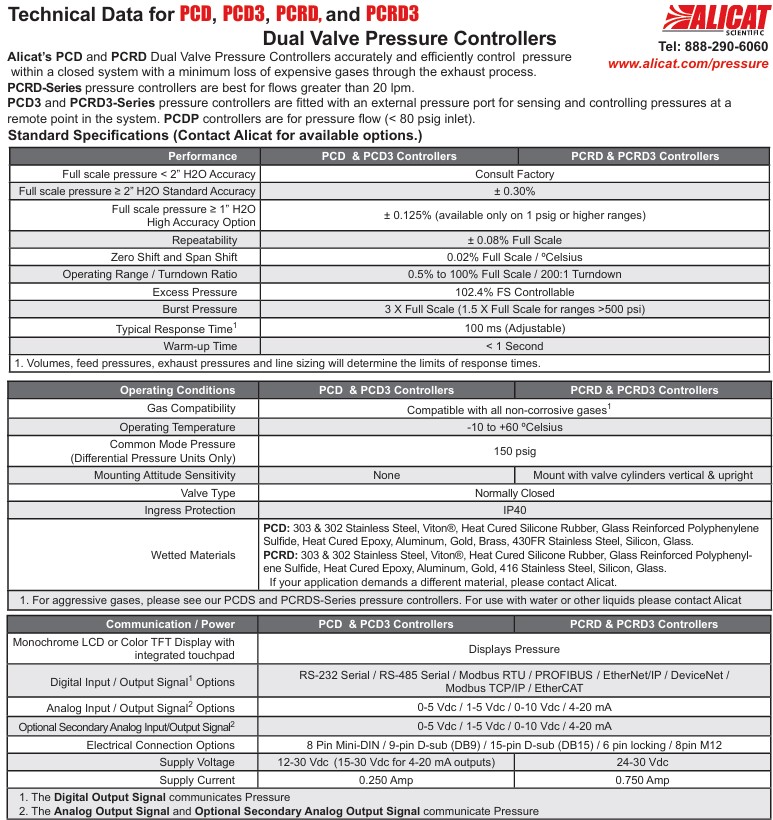

性能特點

PCD壓力控制器具備多種傳感器類型選擇，包括壓、表壓和差壓，以及靈活的量程設置，滿足不同應用場景的需求。它具備出色的重復性和穩定性。在長時間連續工作時，其性能表現依然出色，確保了測試或控制過程的準確性。這種可靠的性能使得PCD壓力控制器成為各種應用中的理想選擇。

此外，PCD壓力控制器還具備高精度特性。其精度等級為±%，確保了在各種應用中都能提供高精度的測試或控制結果。這種高精度的性能使得PCD壓力控制器在要求嚴格的測試環境中表現出色。

此外，PCD壓力控制器還擁有出色的響應時間。其典型響應時間為100毫秒，且可調，確保在需要快速反應的應用中能夠迅速提供準確的數據。這一特性使得PCD壓力控制器在要求高響應速度的場合中同樣能展現出精密的性能。

產品圖鑒

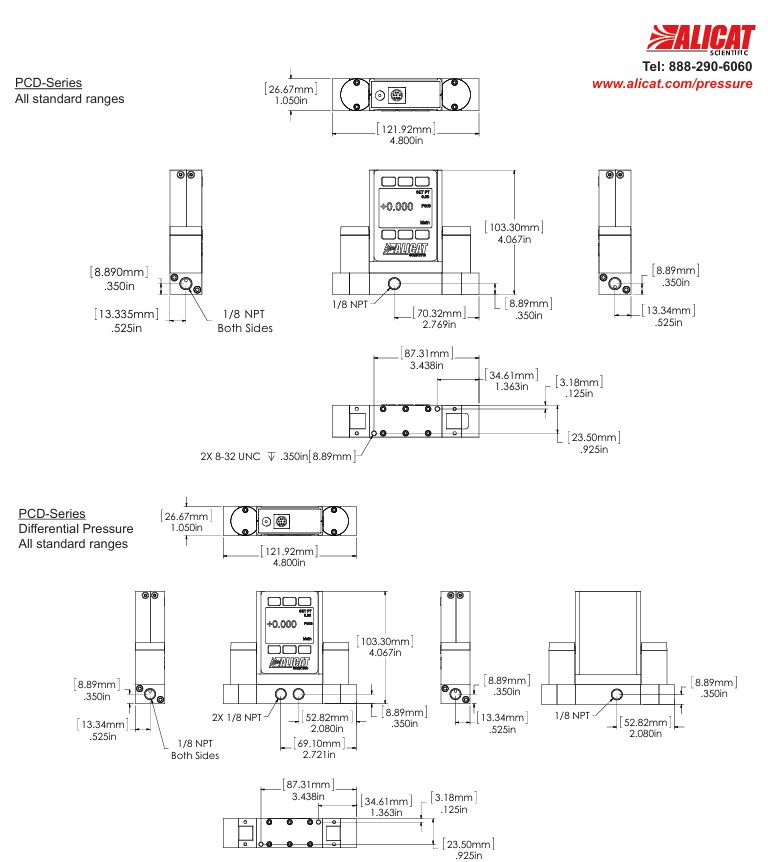

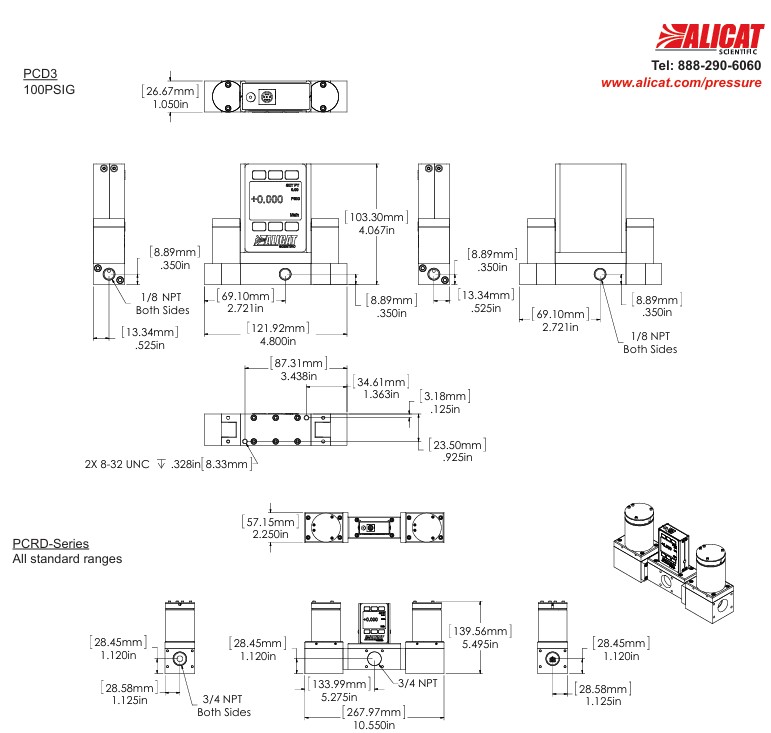

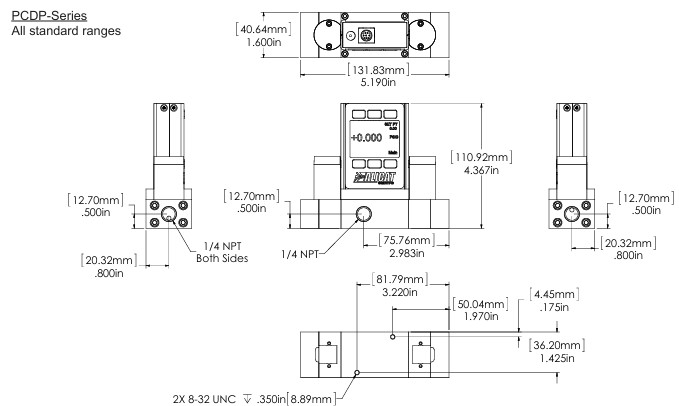

PCD外觀和特點

通過詳細的產品圖鑒，您可以更直觀地了解PCD壓力控制器的外觀設計、結構特點和功能布局。這些信息將幫助您在應用中選擇適合您的產品。

EPCD經濟實惠的選擇

此外，我們還推出了一款更為緊湊且經濟實惠的EPCD雙閥電子壓力控制器，以滿足不同客戶的需求。圖2展示了EPCD雙閥電子壓力控制器的外觀設計。這款產品不尺寸緊湊，而且價格親民，非常適合追求性價比的客戶。

功能性示意圖

圖3展示了PCD的工作示意圖。這款產品以其獨特的工作原理和高效性能，在市場上備受矚目。圖4展示了PCD如何控制液壓注射的過程。這一功能使得PCD在操作過程中更加智能化和高效化，進一步提升了其市場競爭力。

艾里卡特Alicat，隸屬于英國豪邁國際有限公司，為客戶提供專業的質量流量和壓力的測量和控制技術，Alicat始于1991年，其理念是創意可以幫助科學家衡量他們的成果。Alicat艾里卡特的創始人 Ali

Shambayati在亞利桑那大學接受肖恩·托米(Sean

Twomey)教授(因托米效應而被記住)的輔導課程后，留下了兩張方程式。他堅信層流和壓力可以結合起來制造一種新型的流量計。1995 年，Ali

離開了公司，他的投資者找到了前NASA承包商和科學愛好者尼爾·哈特曼(Neil

Hartman)，以及聰明、年輕的大學生大衛·拉什布魯克(David

Lashbrook)。尼爾有一種了解科學可以走多遠的訣竅，而大衛則有制造儀器來幫助科學實現這一目標的天賦。25年多后，Nei和 David

仍然留在這里，幫助客戶獲得針對非常復雜問題的定制解決方案，并圍繞這些解決方案建立一個由相信探索可能性邊界的人們組成的社區。

壓力控制器和壓力傳感器能保持過程系統溫度且可重復。艾里卡特為您提供多種壓力控制定制方案，確保適用于流動、端閉或真空應用。密閉容器用雙閥型號，能有效減少由于持續排氣造成的昂貴氣體的浪費。儀表可配備壓、表壓或差壓壓力傳感器，實現對高達3000

psia/psig（或者150 psid）以及低至10托的壓力進行控制。艾里卡特Alicat流動過程壓力控制器是指單閥壓力控制器，專門設計用于快速控制流動過程的壓力，可配備內部壓力傳感器或遠程傳感器，并可探測到工藝過程中的任意點壓力值。

PC系列壓和表壓壓力控制器含有壓力傳感器，可顯示真空壓力（壓）或者本地大氣壓力（表壓）。

PCS–系列防腐壓力控制器控制任何氣體的壓力，包括腐蝕性氣體。

壓和表壓壓力控制器（帶遠程傳感）

PC3–帶遠程傳感的系列壓力控制器，通過將壓力傳感器與閥門和流道物理隔離，精 確控制所需的壓力。

PC3S–系列耐腐蝕遠程傳感壓力控制器，可在任何工藝點對任何氣體（包括選定的腐蝕性氣體）進行遠程傳感控制壓力。

IS-Pro 系列本安型壓力控制器 用于控制防爆性環境中氣體的壓力。經過本質安 全認證，可用于CID1和CI Zone 0區。

使用壓力傳感器快速測量 對壓力、表壓或差壓，可定制便攜式和耐腐蝕設計

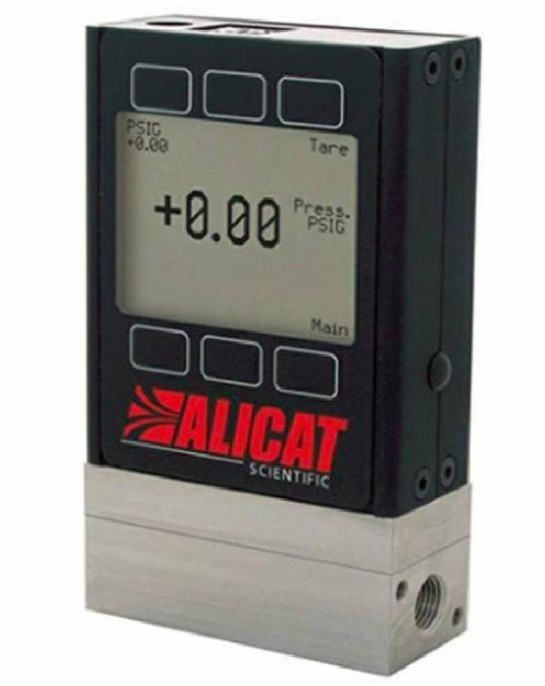

表壓和壓壓力計

P系列差壓壓力傳感器在系統中測量壓力且不會帶來系統的死區阻礙。

PS–系列防腐蝕壓力傳感器可以測量任何氣體（包括腐蝕性氣體）的壓力，且不會給你的系統帶來死區的阻礙。

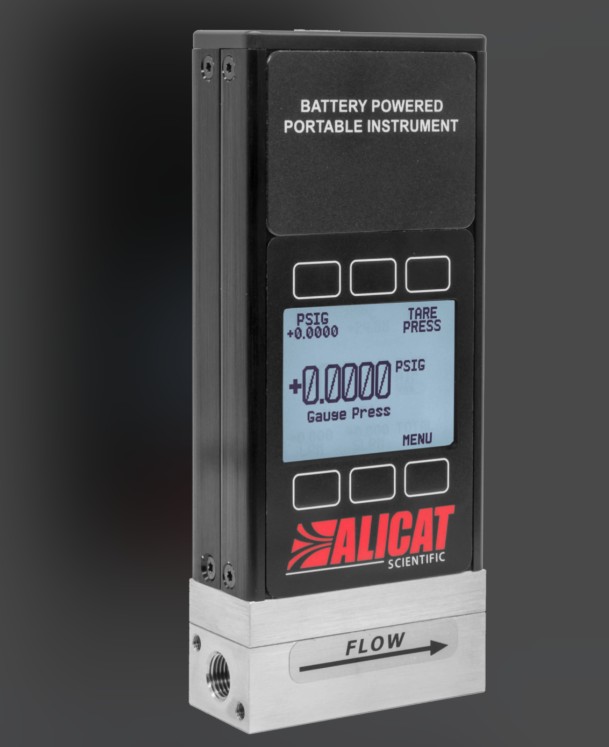

PB–系列便攜式壓力傳感器由電池供電，用于進行壓力校準、驗證和檢定。

密閉容器壓力控制器

使用雙閥壓力控制器測量和控制封閉容積中的 對壓力、表壓或差壓。壓力控制器精 確到滿量程的±0.25%，測量范圍為滿量程的0.01-100%。

壓和表壓壓力控制器

PCD–系列雙閥壓力控制器控制封閉或封閉體積中的壓力。

PCD3–系列雙閥壓力控制器，通過將壓力傳感器與閥門和流道物理隔離，可在終端體積中精 確控制所需壓力。

EPCD–系列雙閥OEM電子壓力控制器是一種緊湊、經濟、易于集成和可定制的設備，用于控制封閉或封閉體積的壓力，適用于大量應用。

差壓壓力控制器和傳感器

使用壓力傳感器快速測量壓、表壓或差壓。若下游端口面向大氣環境打開，差壓讀數將等于表壓讀數，使得差壓壓力儀表可當作表壓壓力儀表使用。可選配升級為便攜式和耐腐蝕配置。
