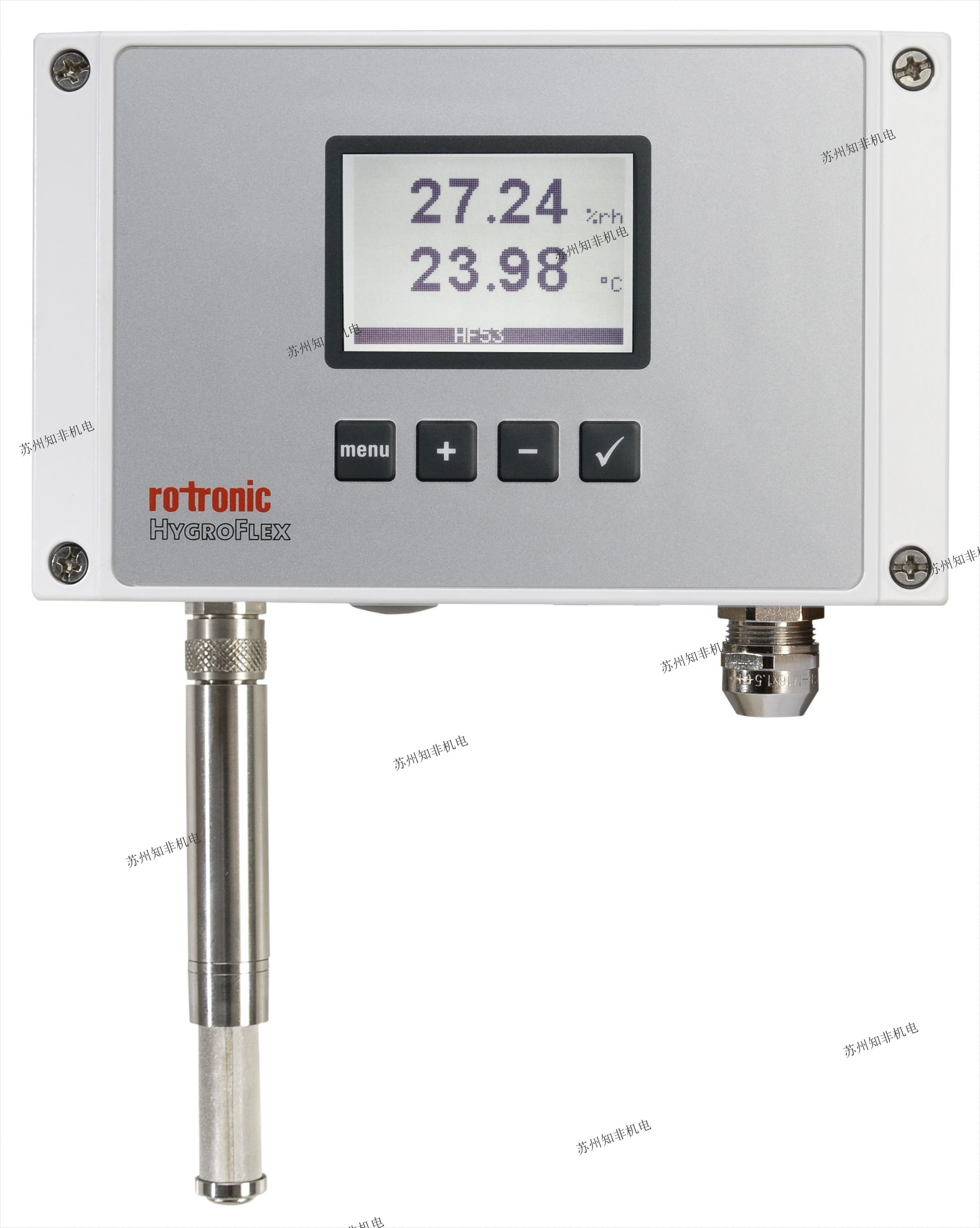

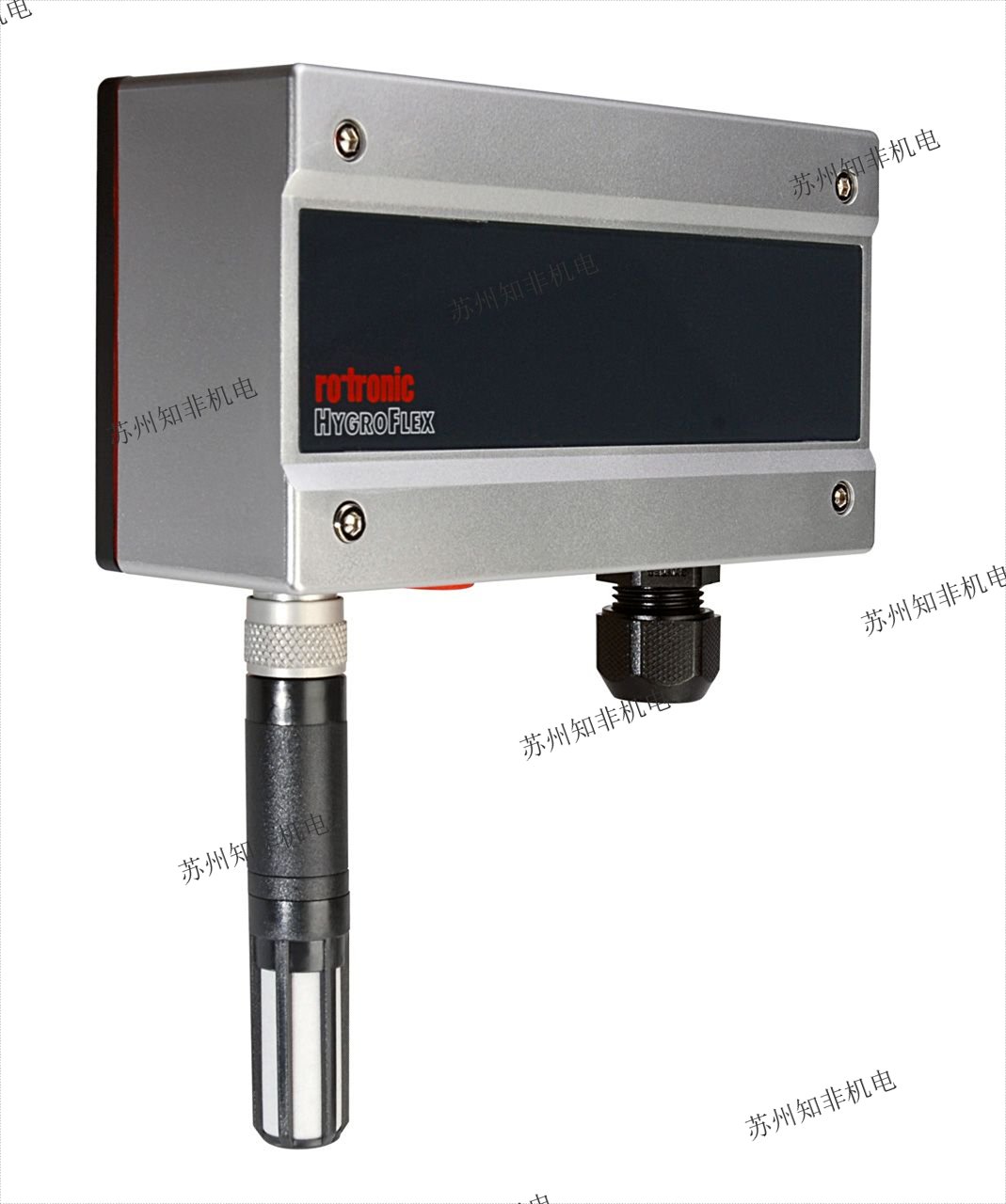

產品名稱：羅卓尼克ROTRONIC 溫濕度變送器 HF520-WB

輸出類型 2x2兩線制4... 20mA

模擬輸出 4... 20mA

供電電壓 10...28VDC（Vmin=10+0.02xRload）

電流損耗 max.40mA

電氣連接 1xM16

電氣工作環境 -40... 60℃

電氣存儲環境 -50... 70℃

安裝方式 墻面壁掛安裝

測量范圍 0...100%RH，-40...+60℃(大)

測量精度 ±0.8%RH，, ±0.1℃

輸出負載 ＜500Ω

外殼材質 ABS

防護等級 IP65

CE/EMC EMC Directive 2004/108/EG:EN 61000-6-1:2001,EN 61000-6-2:2005/EN 61000-6-3:2005,

EN 61000-6-4:2100+A11

阻燃 符合UL94-HB

FDA/GAMP 符合

羅卓尼克變送器型號

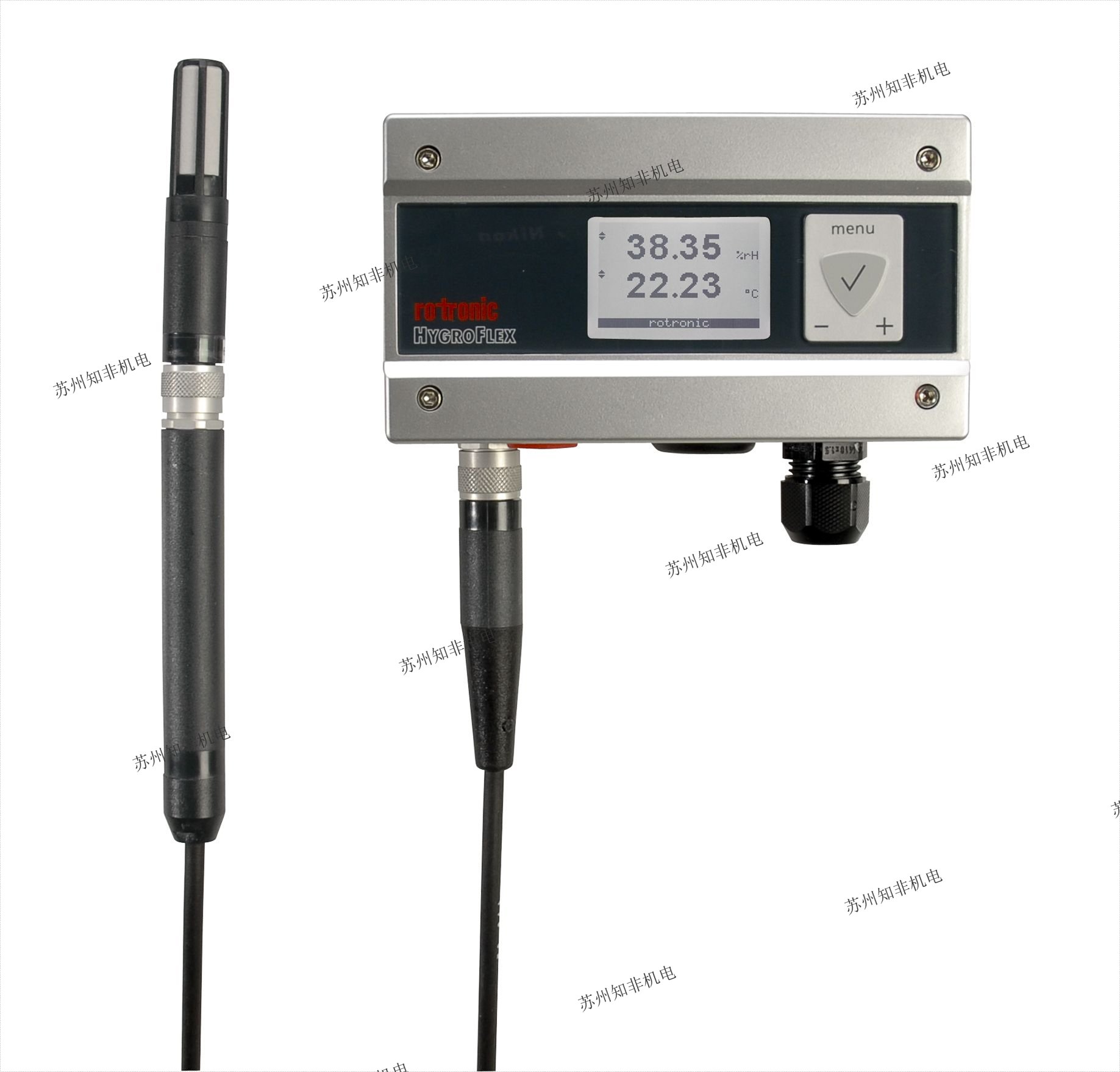

HYGROFLEX5 - HF5 - 暖通空調HVAC 變送器HF5系列與AirChip3000技術的HygroClip2探頭兼容，探頭達到的精度。

結合先進的傳感器集成技術，HygroFlex HF52，HF53，HF54，HF55和HF56變送器與HC2-S探頭結合，提供精湛的精度和先進的功能，將濕度和溫度在23°C時，提高到新水平的測量精度<0.8％rh和<0.1 °C 。

PRECISION & PERFORMANCE HUMIDITY AND TEMPERATURE TRANSMITTER – ROTRONIC HF5A ADVANCED

The HF5A-series is the latest development in measurement transmitters for humidity, temperature and dewpoint. The HF5A wall mount series is compatible with HygroClip2 and HygroClip2 Advanced series probes with integrated AirChip3000 technology – thanks to which the probes achieve an unparalleled degree of accuracy not seen before. HygroFlex Advanced HF5A-21, HF5A-31 and HF5A-D1 transmitters combined with a HC2A-S advanced probe provide superb precision and state-of-the-art functionality, taking humidity and temperature measurement to a whole new level of accuracy < 0.8 %rh and < 0.1 K at 23 °C.

應用

在暖通空調和工業領域測量測量相對濕度和溫度并計算露點儀和霜點

特點

測量相對濕度和溫度

露點儀和其它濕度學計算值

可互換探頭易于安裝

適用于不同應用的多種探頭選擇

低電壓和主要版本

任意量程的模擬信號

多種數字輸出

提供金屬外殼產品

HF5溫濕度露點儀儀變送器

HF532-DB1XX2XX

HF532-WB1XX1XX

HF532-WB1XD1XX

HF5B1XX2XX

HF520-WB1XX2XX

HF320系列溫濕度變送器

HF320-WB1XXXXX

HF3B1XXXXX

HF532系列溫濕度變送器

HF532-WB1XSCXX

HF532-DB1XSCXX

HF520系列溫濕度變送器

HF520-WB1XSCXX

HF5B1XSCXX

HygroClip溫濕度度防爆變送器

HygroClip ID-EX

HygroClip IC-1-EX

焓值變送器

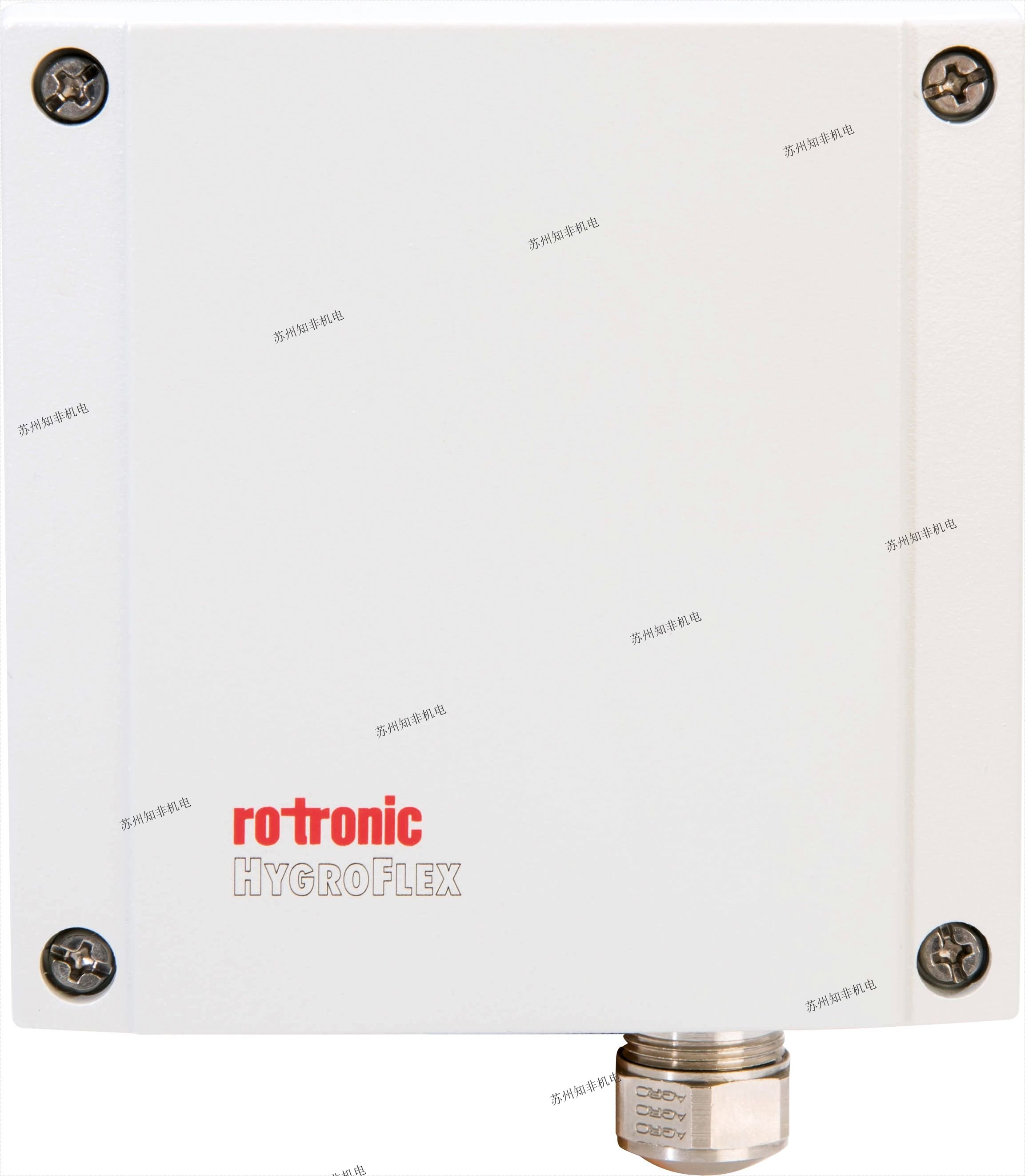

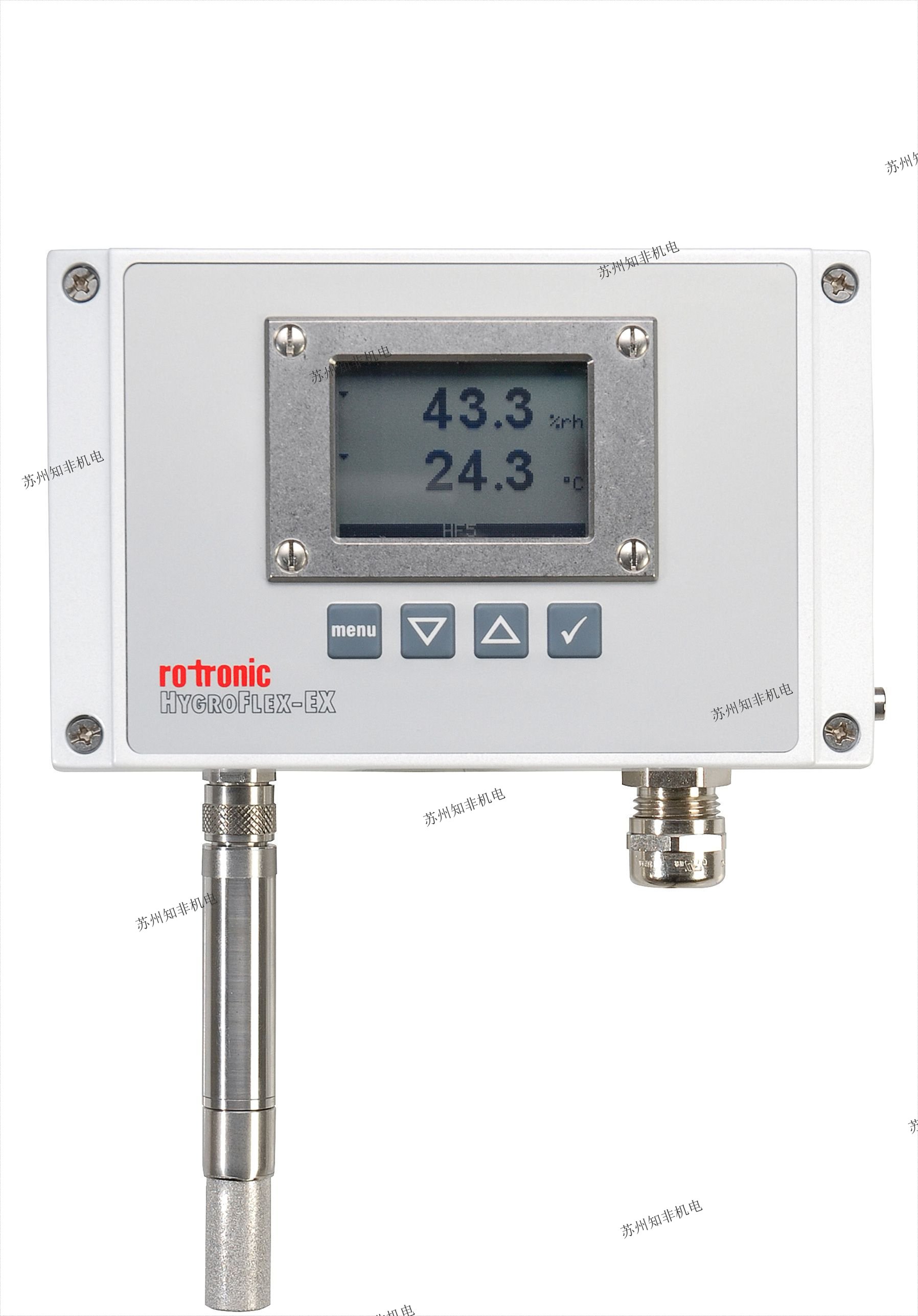

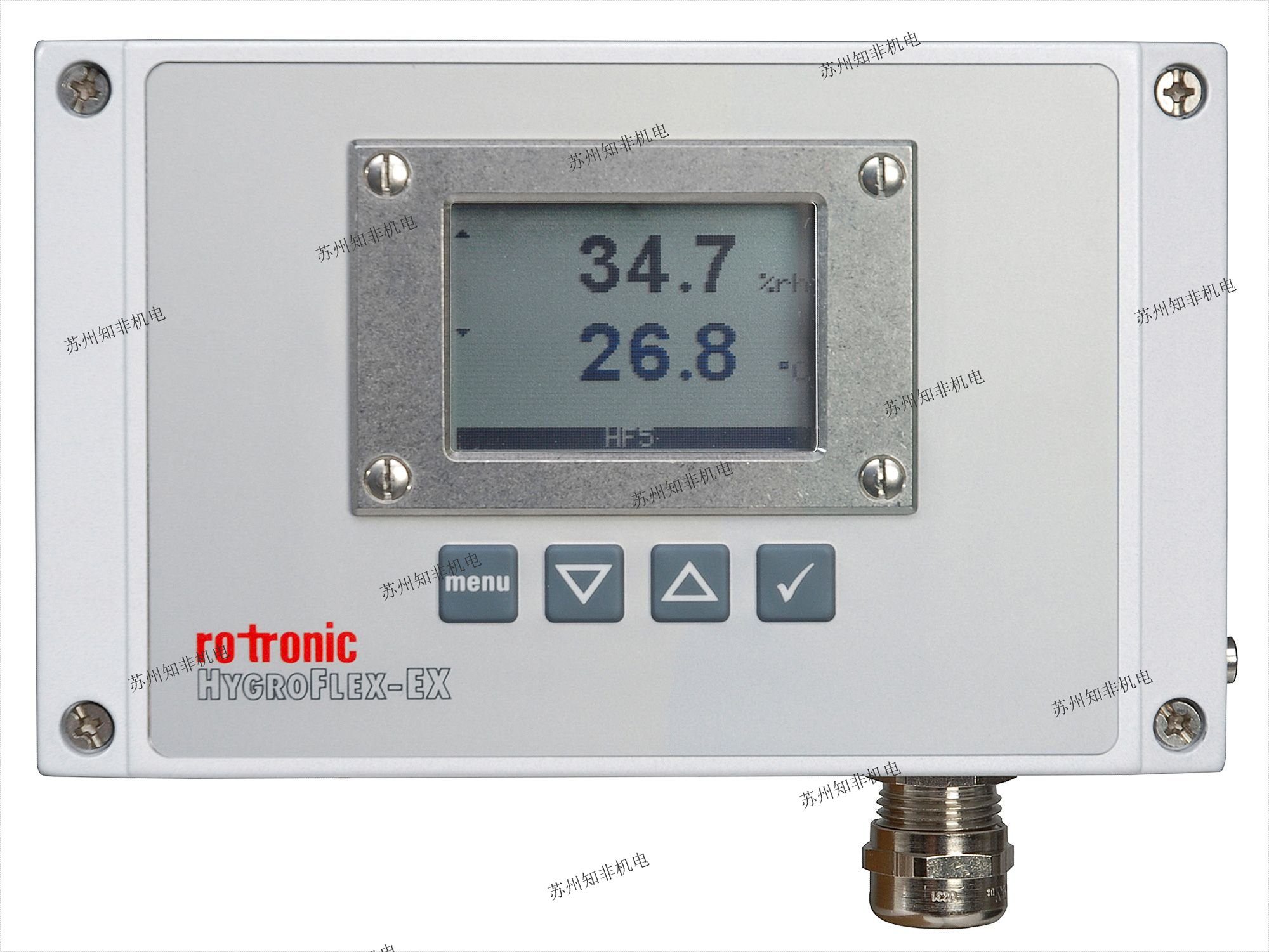

新款HygroFlex5 EX系列是為在有防爆危險的環境中精確測量濕度和溫度的雙通道變送器。本設備符合新的國際標準。

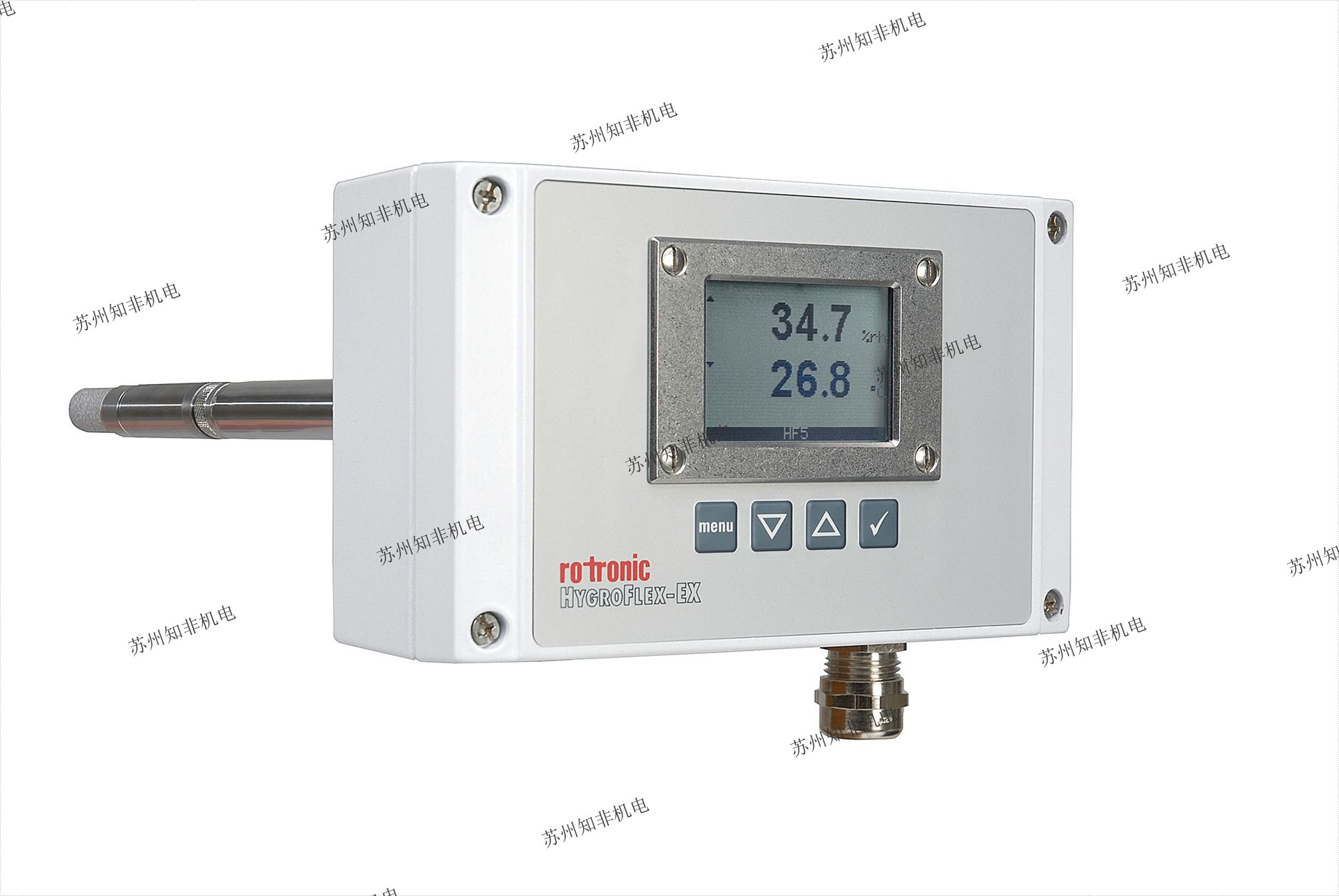

HF5-EX系列是顯示可選，堅固的鋁外殼的變送器。連接的探頭插入不銹鋼管內，經過認證可在0區/ 20運行。變送器本身的通過1 / 21區工作認證。具有電氣隔離智能電路設計允許測量系統是無需本安全電源運行.HYGROFLEX5-EX - HF5-EX - 防爆溫濕度變送器新款HygroFlex5 EX系列是為在有防爆危險的環境中精確測量濕度和溫度的雙通道變送器。本設備符合新的國際標準。

HF5-EX系列是顯示可選，堅固的鋁外殼的變送器。連接的探頭插入不銹鋼管內，經過認證可在0區/ 20運行。變送器本身的通過1 / 21區工作認證。具有電氣隔離智能電路設計允許測量系統是無需本安全電源運行.

探頭接入數 1

在23 ±5 °C時精度 ±0.8 %rh / ±0.1 °C

電隔離輸出信號 Yes

尺寸 160 x 100 x 61 mm

工作范圍 -40…60 °C / -10…60 °C (Models with display) 0…100 %rh, non-condensing

顯示屏 可選圖形配置，演示配置

背光 不帶背光

趨勢指標 有，適用于帶顯示設備

計算量 素有濕度學參數

用戶定義模擬輸出 有

Software Update 通過互聯網和HW4軟件

用戶信息 來自 HW4 (設備管理）

通過HW4進行數據處理 圖形，統計，分析，資格等

電路類型 2 線制

服務界面 UART（設備內部）

IP防護等級 IP66

FDA / GAMP兼容性 兼容FDA 21 CFR Part 11 和 GAMP

可互換探頭測量范圍 0…100 %rh 和 -40…85 °C

測量間隔 20…240 s

通過軟件調整探頭 不通過設備菜單

（防爆于HW4 + AC3001的防爆區外）

模擬輸出信號（標準） 4 ... 20 mA，雙線

探頭材質 不銹鋼

外殼材質 鋁（DIN EN 1706 EN AC-AlSi 12（Fe））

電纜連接 連接: Ex-e端子 (0.2…2.5 mm2)

電纜接頭: 16 x 1.5 (? 電纜 4.5…7 mm)

重量 1030 g / 1140 g

啟動時間 標準 冷<60秒/暖<30秒

電流消耗 2x24mA啟動/ 2x20mA可選

CE/EMC認證 2014/30/EU

供電 10…28 VDC

模擬輸出精度 <20 μA

ATEX directives 2014/34/EU (ATEX) CSA22.2, UL 508

EX識別 EX II 2(1) G Ex eb mb [ia Ga] IIC T5 Gb

EX II 2(1) D Ex tb [ia Da] IIIC T80°C Db

EX北美識別 Class I, Div 1/2, Groups ABCD T5…T4,

Class II, Div 1/2, Groups EFG T80°C…T110°C

Ex e mb [ia Ga] IIC T5...T4 Ga/Gb

Ex tb [ia Da] IIIC T80°C…T110°C Da/Db

Class I, Zone 0/1, AEx e mb [ia Ga] IIC T5…T4 Ga/Gb

Class II, Zone 20/21, AEx tb [ia Da] IIIC T80°C…T110°C Da/Db

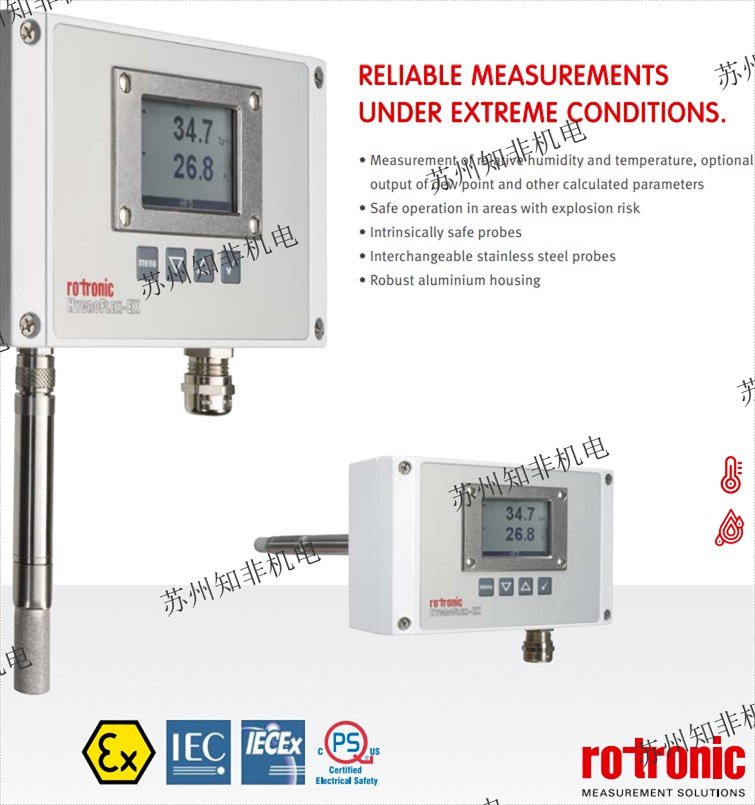

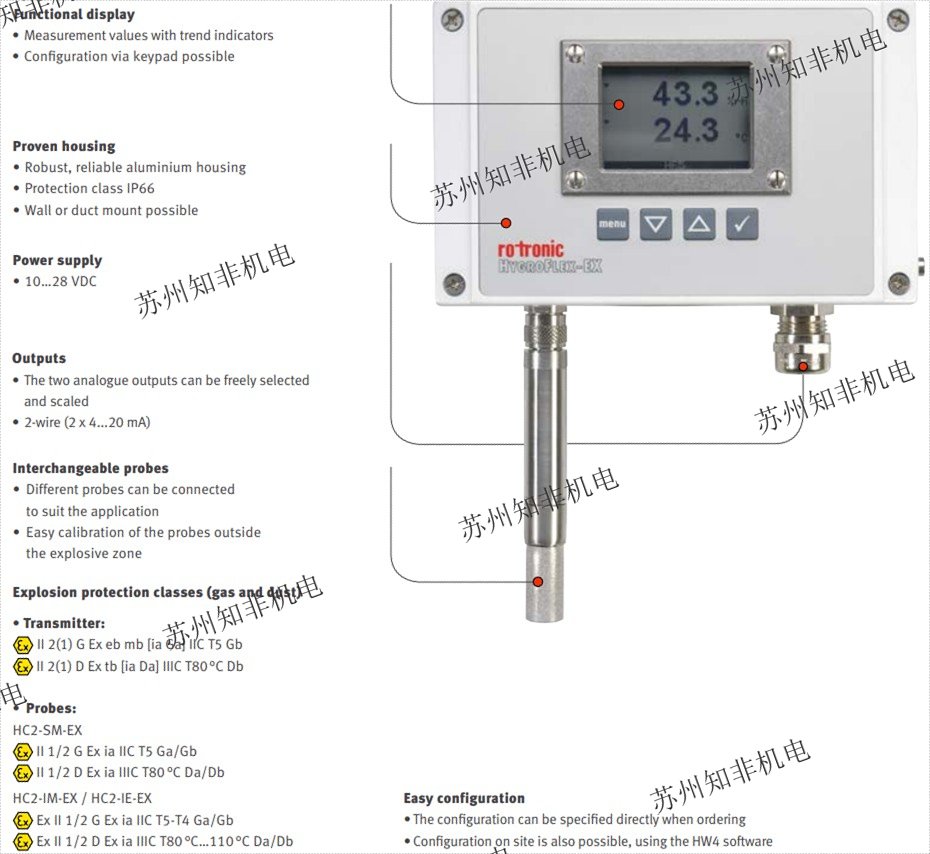

? 測量相對濕度和溫度，可選輸出露點儀和其他參數的計算

? 在有防爆危險區域的安全運行

? 沒有本安全電源的要求

? 可互換的不銹鋼探頭

? 堅固的鋁外殼

? 測量相對濕度和溫度，可選輸出露點儀儀和其他參數的計算

HKT-WH壁掛式焓值傳感器

HF5-DH風管型焓值變送器（全套進口瑞士羅卓尼克）

HF5溫度混合比變送器

HF5水汽密度變送器

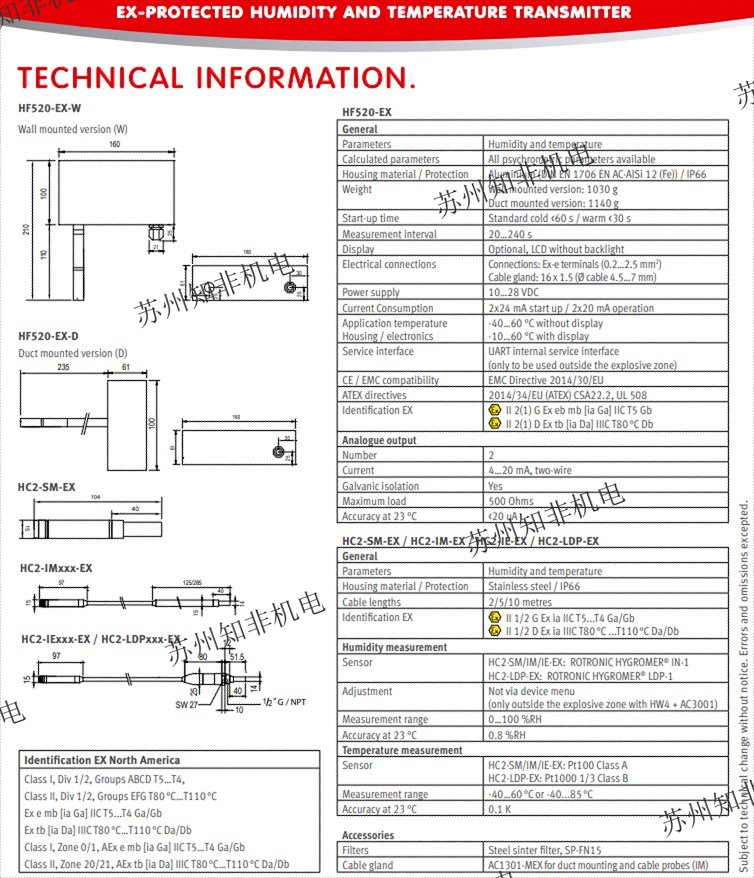

墻掛型防爆溫濕度變送器 HF520-EX-WB1XX1XX”的生產銷售。多年的“墻掛型防爆溫濕度變送器 HF520-EX-WB1XX1XX

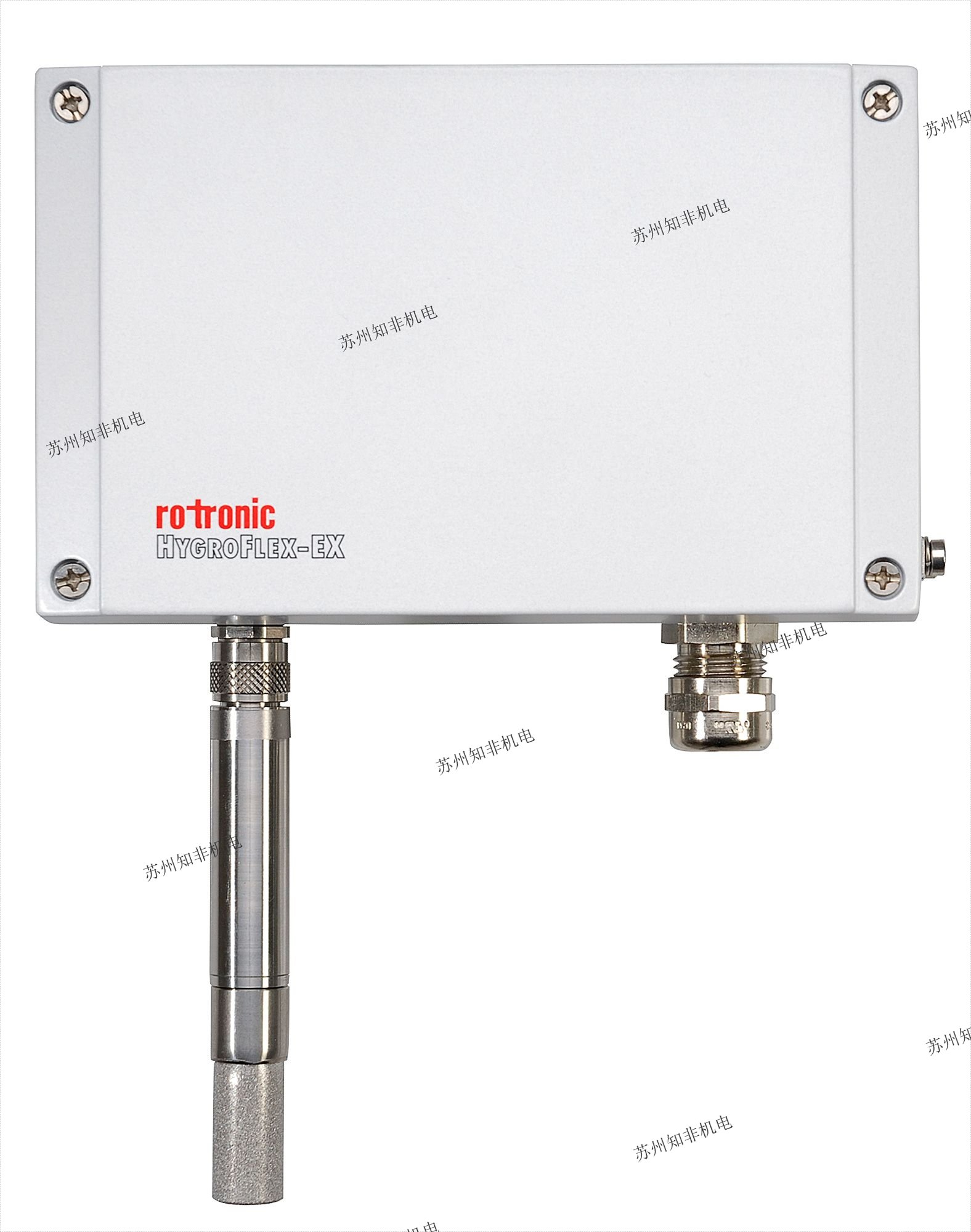

HF520-EX-WB+HC2-SM-EX為瑞士ROTRONIC公司生產的本安墻掛型防爆溫濕度變送器，產品具有Zone 1/21區防爆認證，可用于Zone 1/21區，不可用于Zone 0/20區。產品有帶顯示和無顯示兩種版本可選，帶顯示版本的工作和測量范圍為：-10..+60℃，0..100%RH，無顯示版本的工作和測量范圍為：-40..+60℃，0..100%RH。HF520-EX-WB+HC2-SM-EX墻掛型防爆溫濕度變送器已為1/21區防爆認證。具有電氣隔離電路的智能設計允許測量系統在許多應用中沒有本質安全的電源的情況下運行。HygroFlex

5-EX系列是用于粉塵和氣體潛在防爆性環境的**測量濕度和溫度的雙通道變送器，是一款新型先進的本安防爆產品。

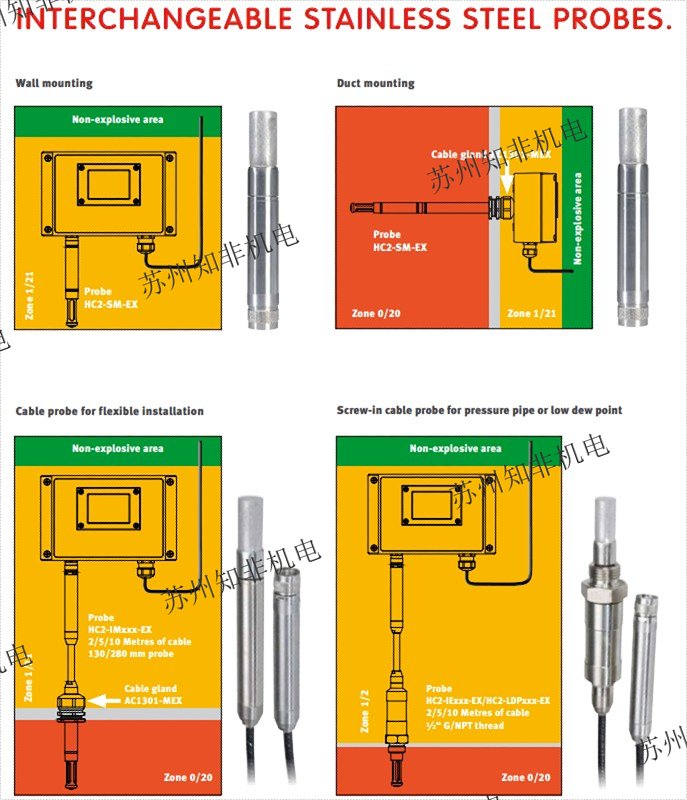

可互換的防爆溫濕度傳感器探頭被鑄于不銹鋼管，探頭可在0/20區進行操作/工作。HF520-EX溫濕度變送器本身已為1/21區防爆認證。具有電氣隔離電路的智能設計允許測量系統在許多應用中沒有本質安全的電源的情況下運行。HF520-EX-WB+HC2-SM-EX為墻面壁掛型本安防爆溫濕度變送器，產品具有Zone 1/21區防爆認證，可用于Zone

1/21區，不可用于Zone

0/20區。產品有帶顯示和無顯示兩種版本可選，帶顯示版本的工作和測量范圍為：-10..+60℃，0..100%RH，無顯示版本的工作和測量范圍為：-40..+60℃，0..100%RH。

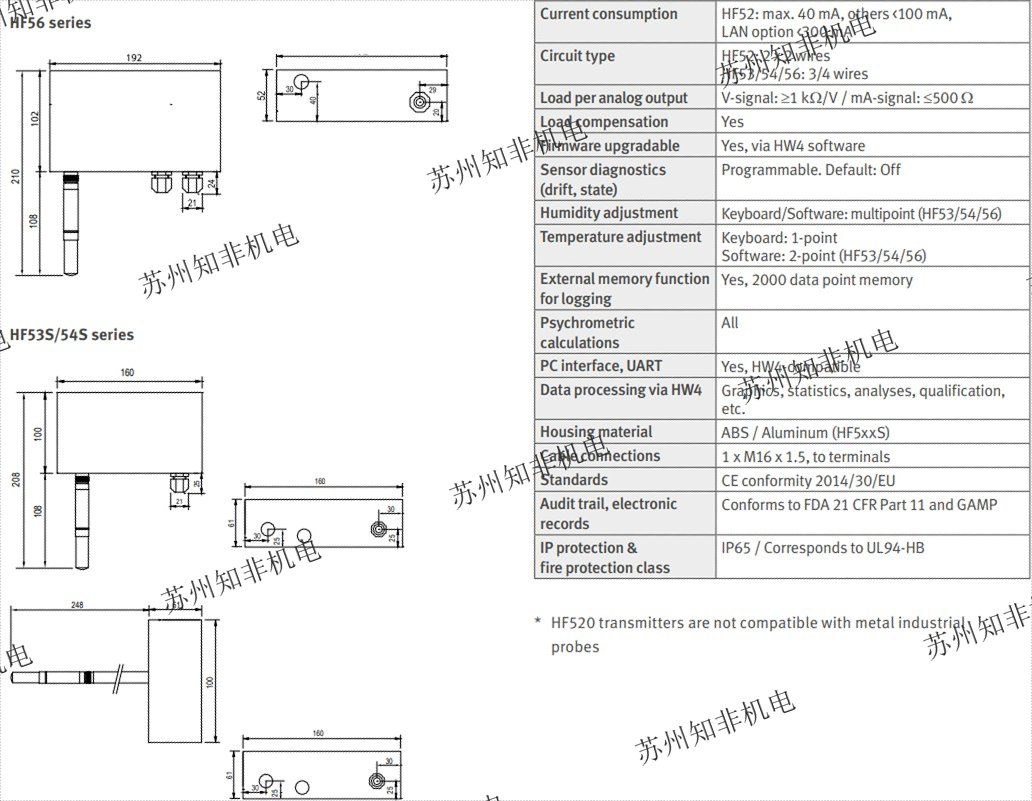

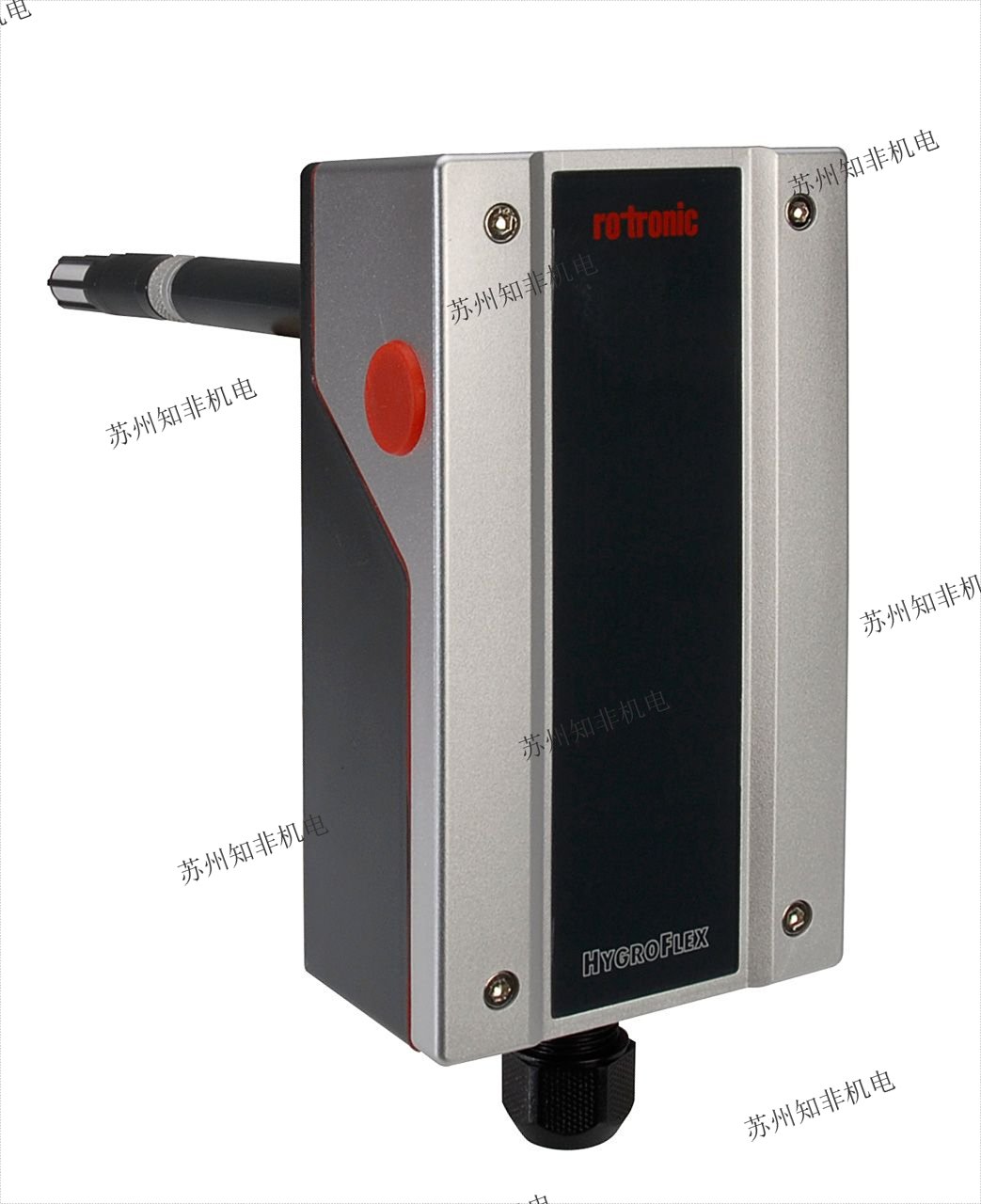

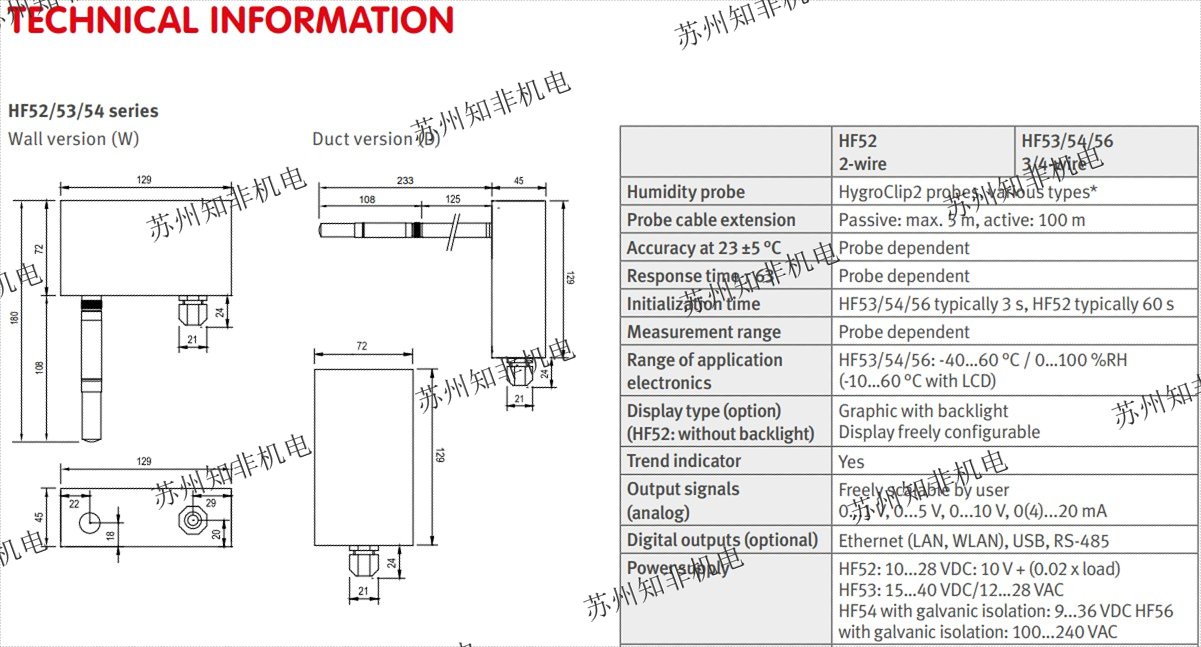

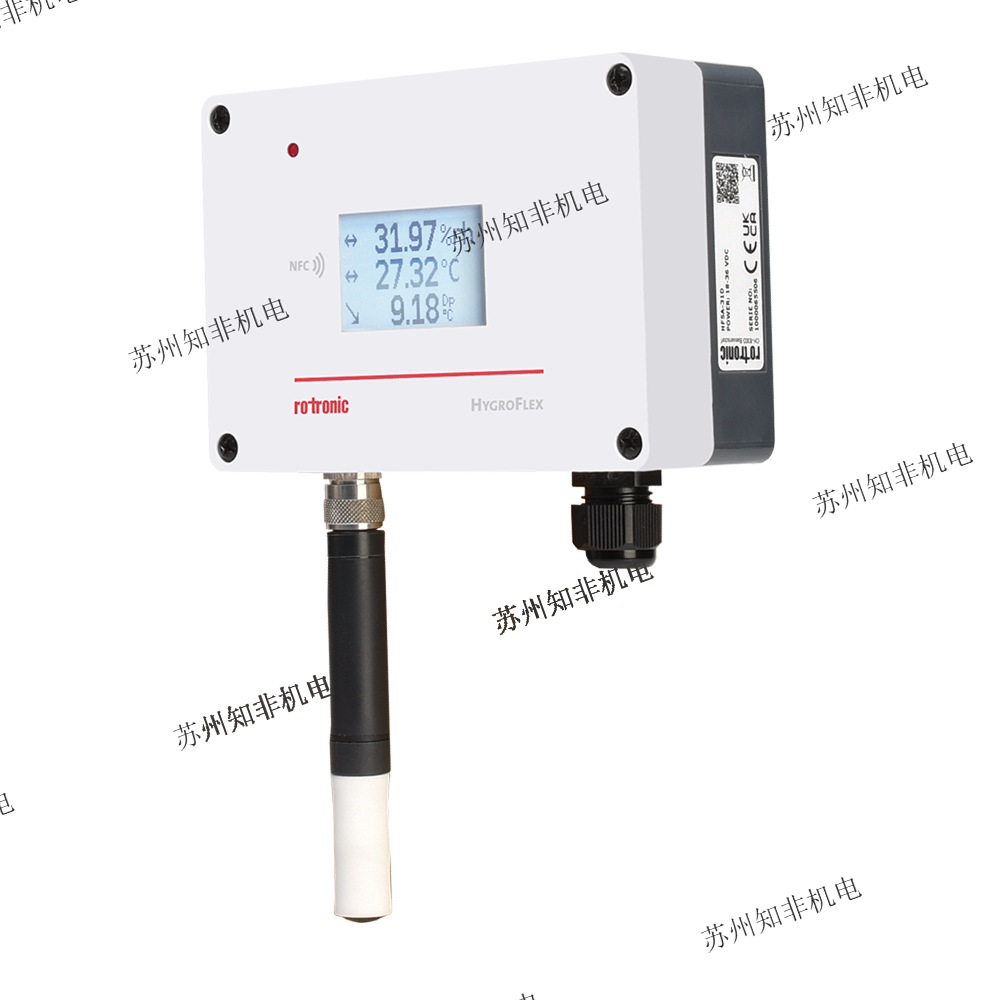

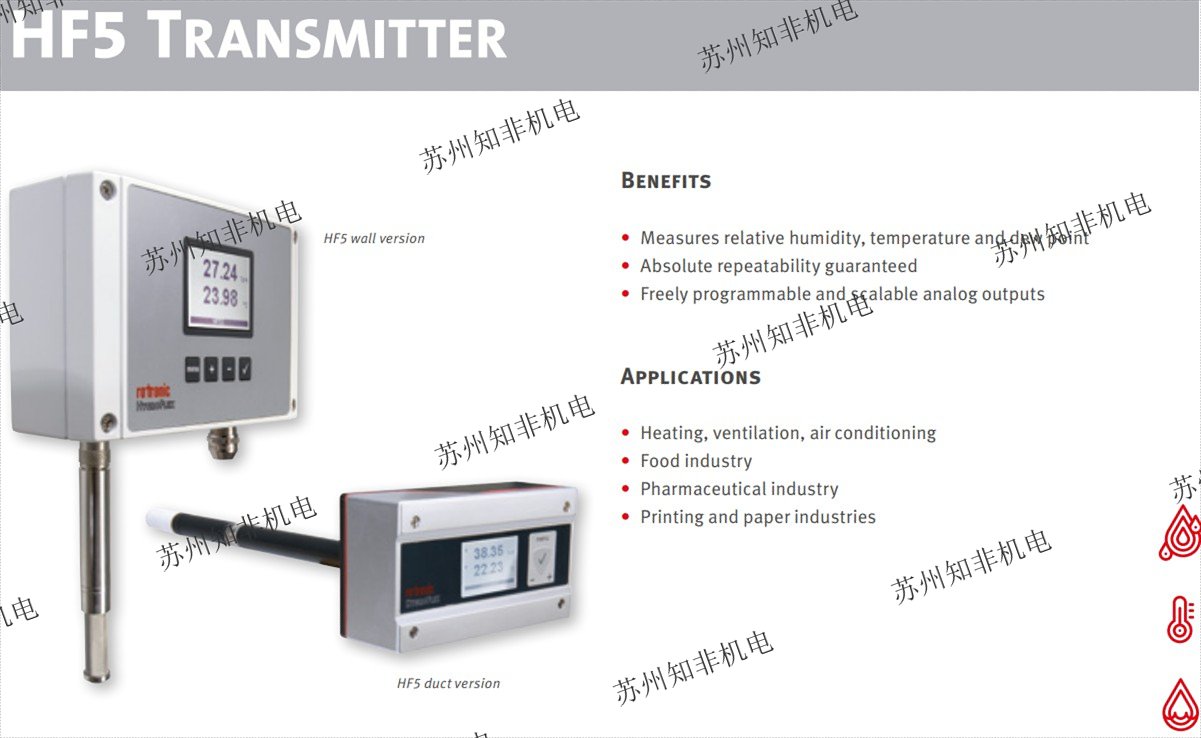

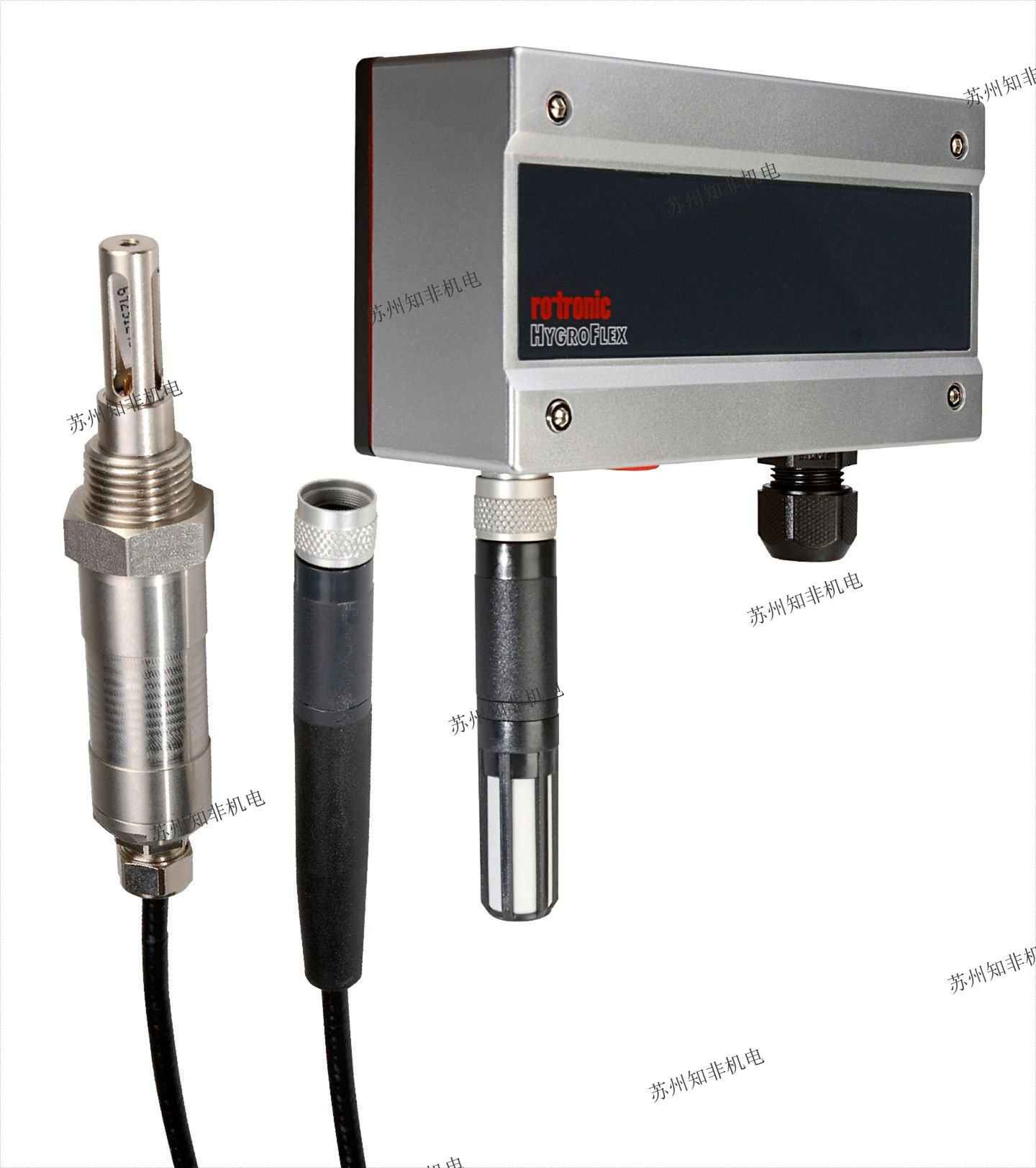

瑞士羅卓尼克HF5系列溫濕度變送器與互換式HC2探頭配套工作，為您提供的再現性和靈活性。壁掛和管道兩種安裝方式。可通過HW4軟件配置更多實用功能。

我們提供模擬型變送器和數字型變送器，數字型變送器還可以集成于客戶網絡，便于現場監視。

我們的新產品具有獨特校準和調整功能，探頭可以在幾秒鐘內就完成互換，這種簡單的互換操作在***程度上減少了維護成本。還可以通過安裝計算機上的HW4軟件將變送器或探頭設置成模擬器，輸出固定值模擬信號，這是HF5系列產品在系統驗證方面的一大優勢

應用 測量相對濕度、溫度和其他所有濕度學參數計算值。

適用于暖風空調、工業處理和制藥行業。

特點 ●可互換HC2探頭

精度：取決于探頭精度

探頭測量范圍：取決于探頭測量范圍

電路工作范圍：-40~60℃/0~***rh，帶液晶顯示-10~60℃

數字輸出，可以與模擬量輸出結合使用

可以作為系統驗證模擬器使用

組態接口

供電 ●低電壓，2×2或3/4線制

低電壓，電氣隔離，3/4線制

交流供電，電氣隔離，3/4線制

信號輸出 ●電流輸出

電壓輸出

RS-485

USB

以太網/無線局域網

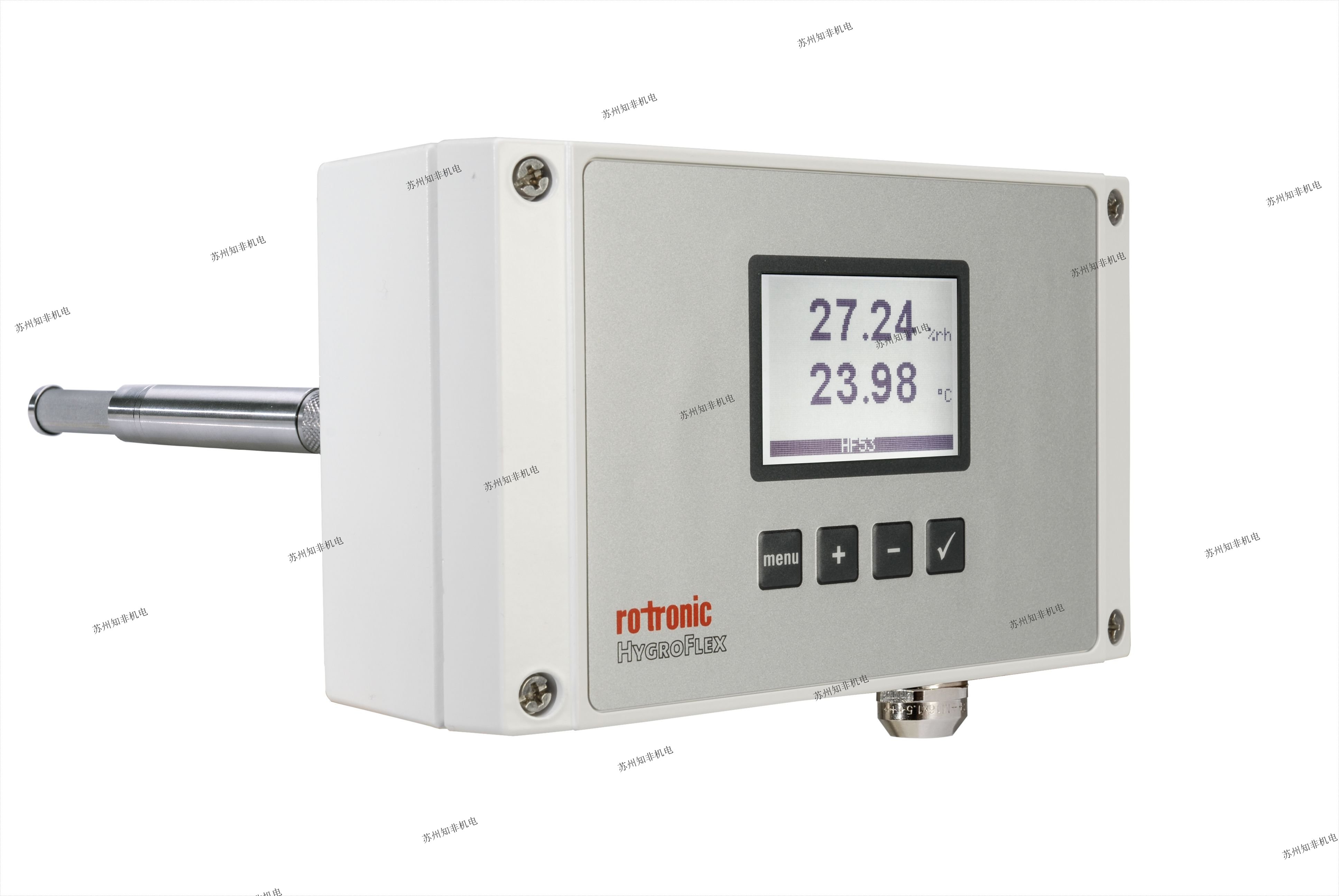

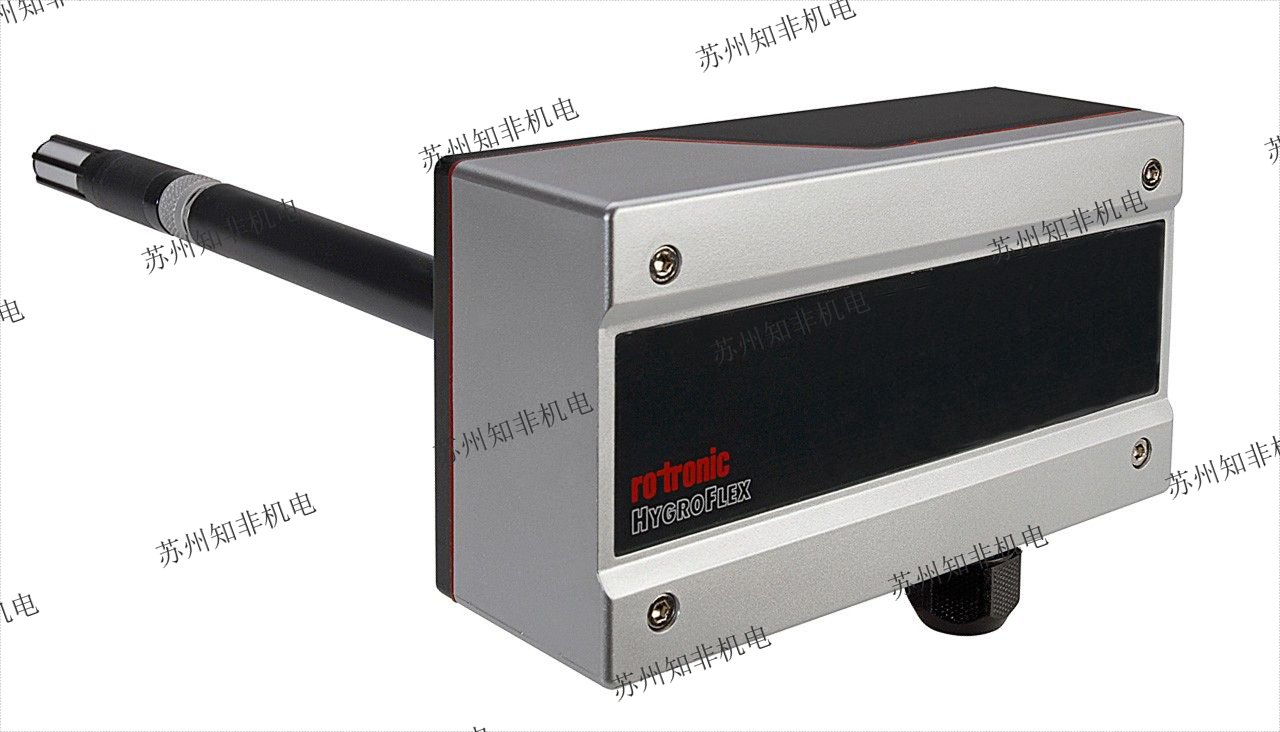

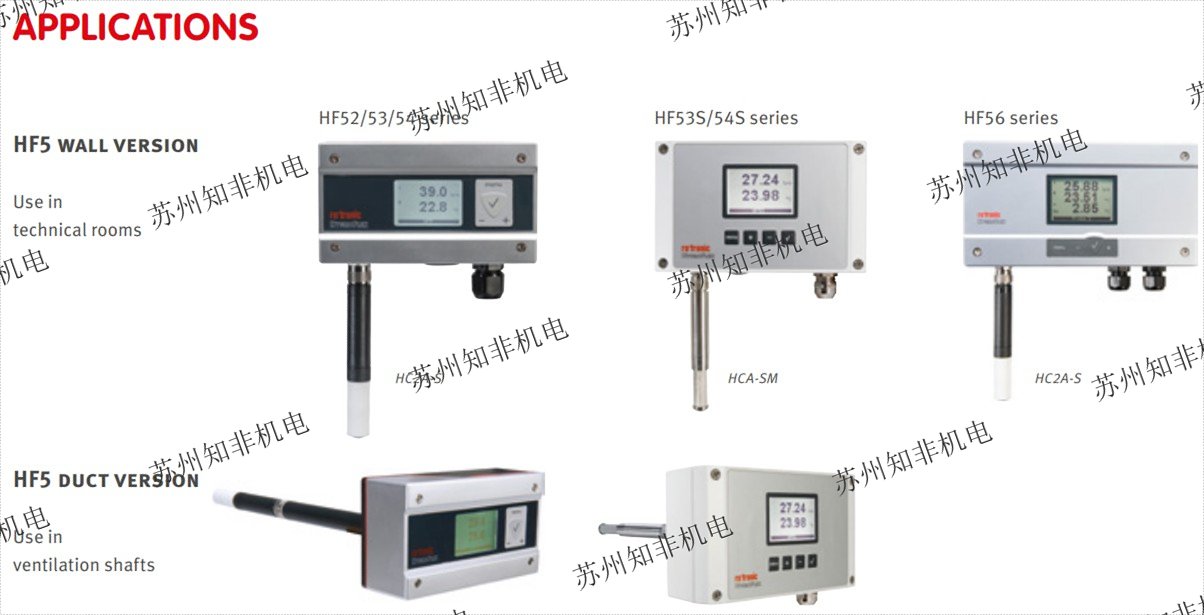

版本 ●管道安裝型（D型）

壁掛安裝型（W型）

輸出參數 ●濕度&溫度

濕度&所有濕度學參數

輸出范圍 ●相對濕度：范圍可調，出廠設置0~***rh

溫度輸出：范圍可調，一般設置-40~60℃

其他濕度學參數：范圍可調

顯示 ■帶背光顯示（2線制除外），趨勢指示和按鍵

不帶顯示

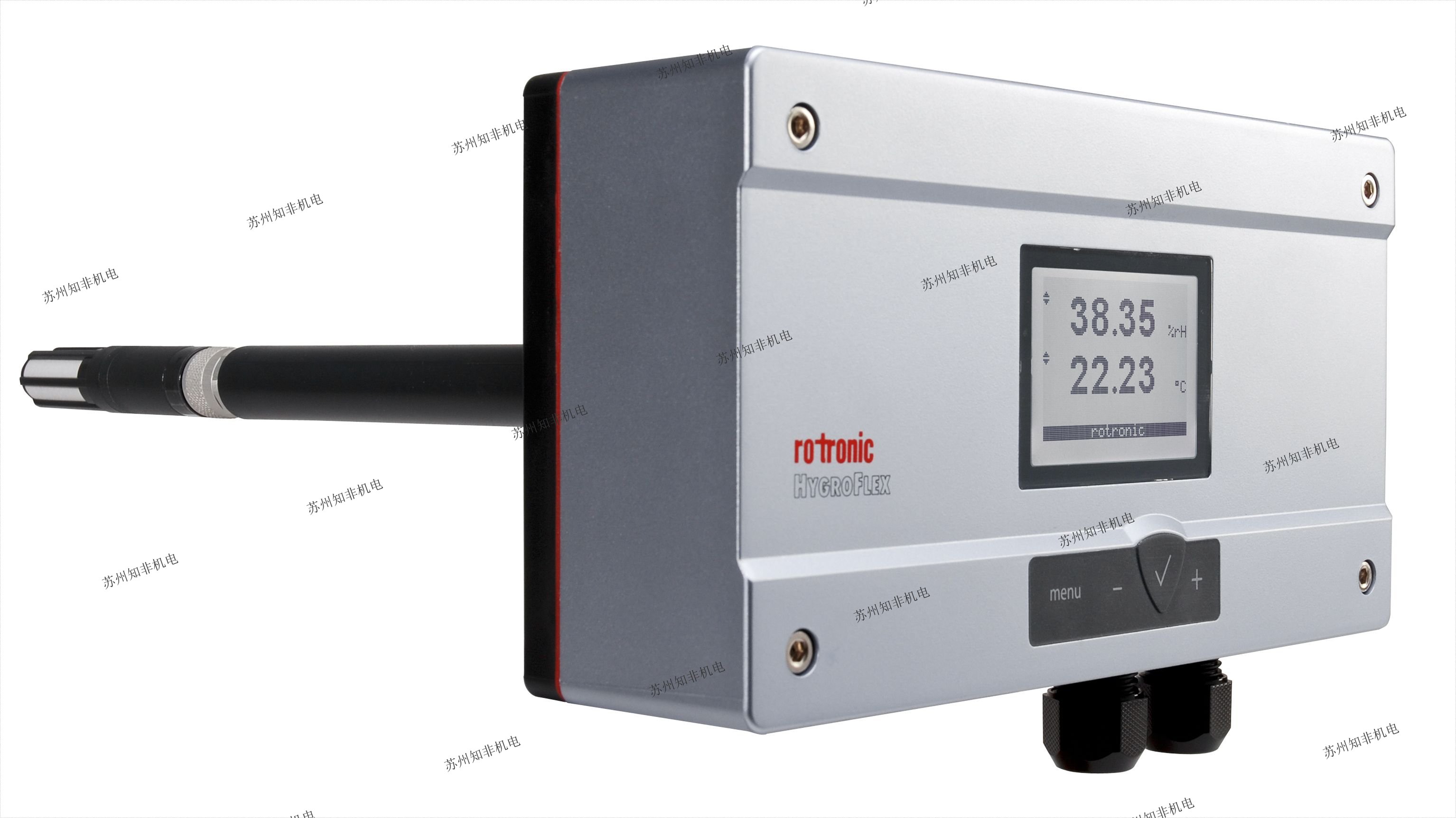

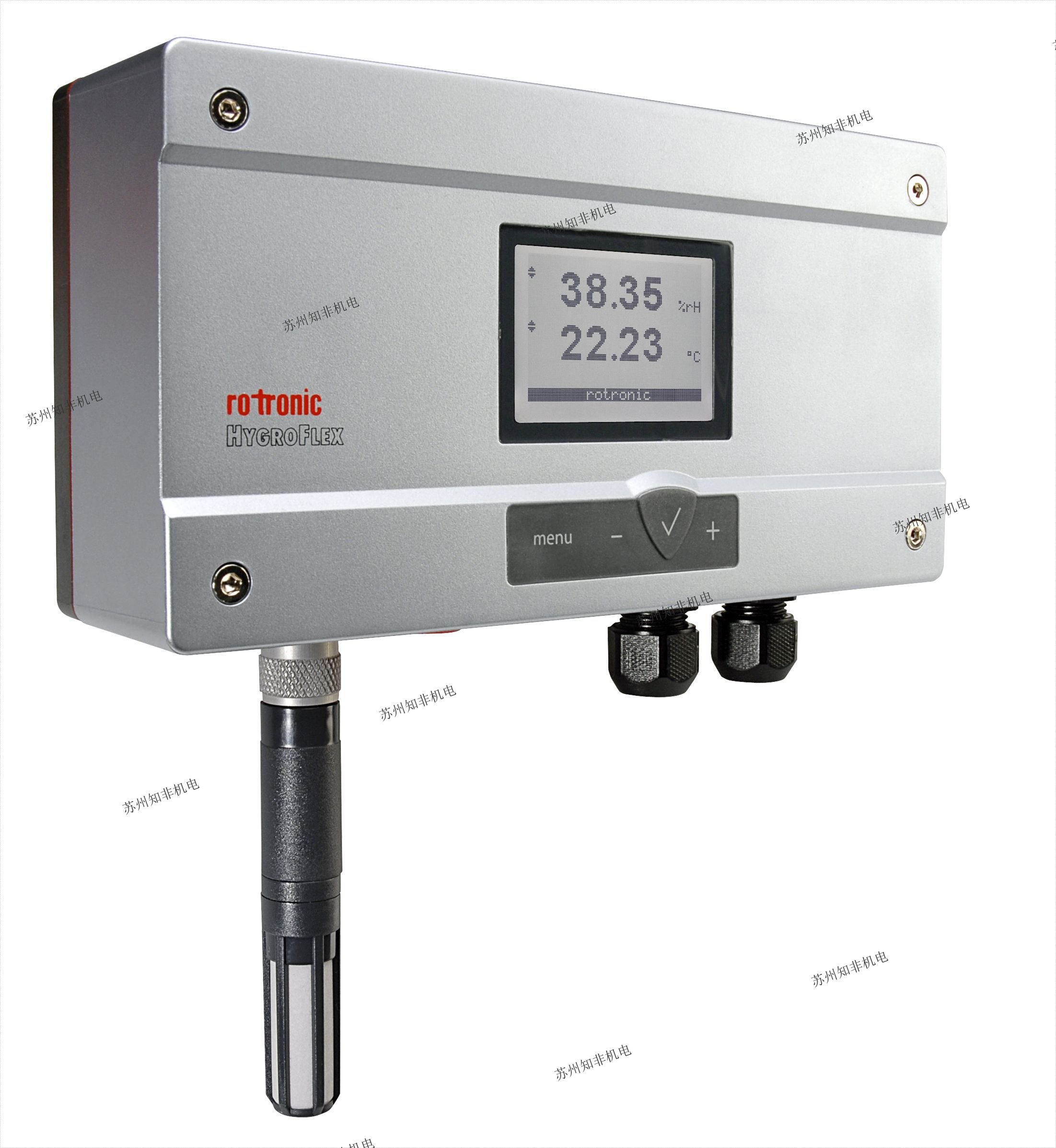

HF532-WB1XD1XX高精度溫濕度變送器-羅卓尼克

HF5系列與AirChip3000技術的HygroClip2探頭兼容，結合先進的傳感器技術，HygroFlex HF52，HF53，HF54，HF55和HF56變送器與HC2系列探頭結合，提供精湛的精度和先進的功能，溫度在23°C時，將濕度測量精度提高到新水平的±0.1 °C；是工業現場的理想選擇。

露點儀和其它濕度學計算值

可互換探頭易于安裝

適用于不同應用的多種探頭選擇

任意量程的模擬信號

推薦型號 描述

HF532-DB1XX1XX 管道安裝，三線制4~20mA輸出，無顯示

HF532-WB1XX1XX 壁掛安裝，三線制4~20mA輸出，無顯示

HF532-WB1XD1XX 壁掛安裝，三線制4~20mA輸出，液晶顯示

HF5B1XX1XX 管道安裝，兩線制4~20mA輸出，無顯示

HF520-WB1XX1XX 壁掛安裝，兩線制4~20mA輸出，無顯示

羅卓尼克高溫手持探頭HC2-HK25手持式探頭特別適用于便攜式高溫環境測量?？梢詼y量濕度、溫度、露點儀/霜點。

應用：

羅卓尼克高溫手持探頭HC2-HK25氣候箱、干燥室和通風管道等。

特點：

●應用范圍：-100~200℃/0~***rh

●具有2路可自由對應量程的0~1V模擬信號及UART接口

●標準線性電壓輸出0~1V=0~***rh/-40~60℃

●在23℃時校準10,35,80%rh

訂貨號 HC2-HK25 HC2-HK40

探頭類型

手持式探頭，帶2mTPU電纜

尺寸 Φ15×250mm Φ15×400mm

精度 ±0.8%rh，±0.1℃，在23℃±5℃時

供電 3.2~5VDC，推薦3.3VDC，電流~4.5mA

傳感器類型 ROTRONIC HYGROMER? IN-1，Pt100 Class A

響應時間 ＜15s，不裝過濾器的情況下

外殼材質 PEEK，PPS，黃銅，化學鍍鎳

重量 210g 240g

兼容產品

●手持表 HP22，HP23

●數據記錄器 HL-NT2，HL-NT3，LOG-HC2

●變送器 HF5

隨附

●出廠校準證書

附件

SP-S15 不銹鋼燒結過濾器

SP-M15 不銹鋼網過濾器

SP-T15 特氟龍過濾器

HF520-EX-WB1XX1XX+HC2-SM-EX

墻掛型防爆溫濕度變送器，測量范圍：0..+50℃，0...100%RH，無顯示

HF520-EX-WB3XX1XX+HC2-SM-EX

墻掛型防爆溫濕度變送器，測量范圍：-40..+60℃，0...100%RH，無顯示

HF520-EX-WBB3X1XX+HC2-SM-EX

墻掛型防爆溫濕度變送器，測量范圍：-10..+60℃，0...100%RH，無顯示

墻掛型防爆溫濕度變送器，測量范圍：0..+50℃，0...100%RH，帶顯示

HF520-EX-WBB3D1XX+HC2-SM-EX

墻掛型防爆溫濕度變送器，測量范圍：-10..+60℃，0...100%RH，帶顯示

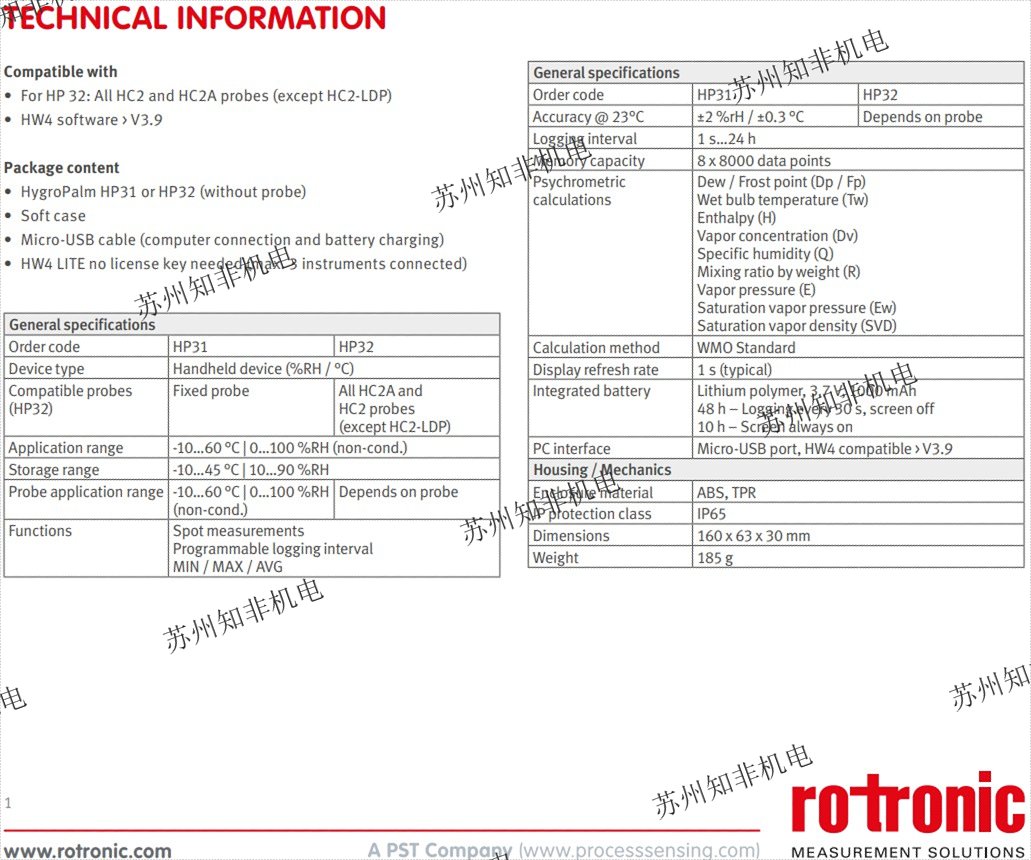

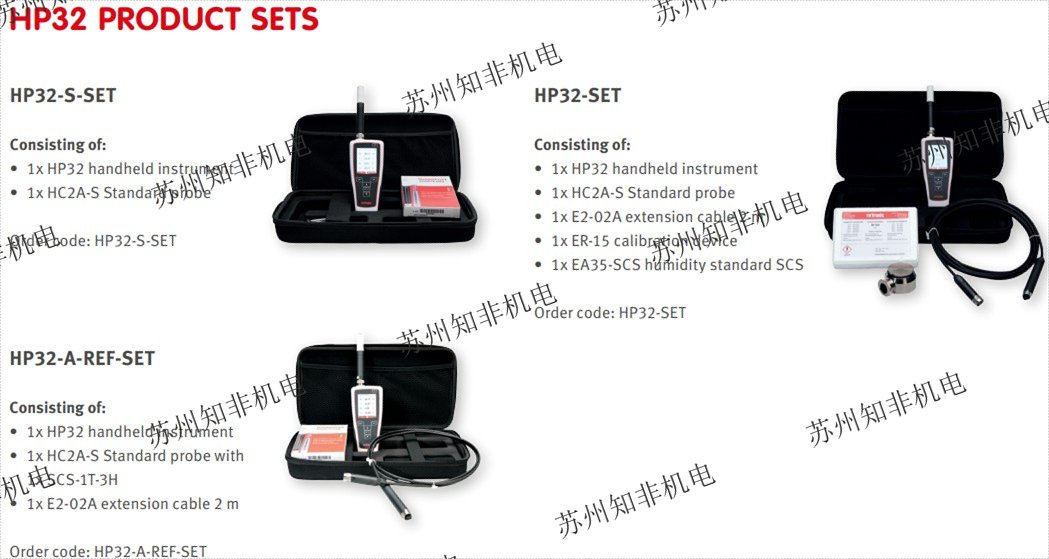

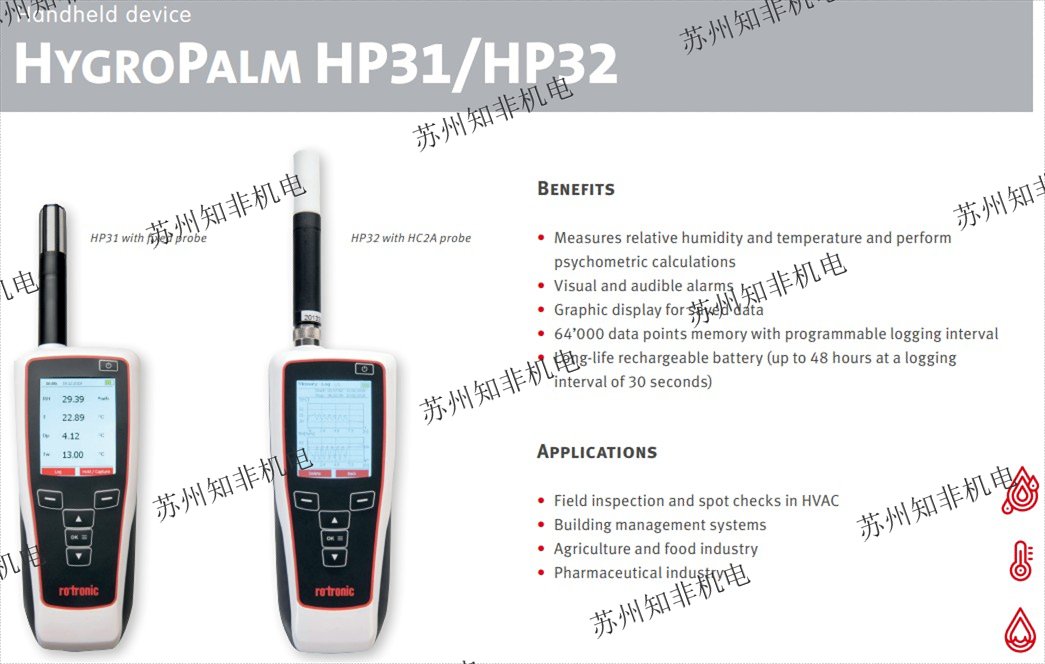

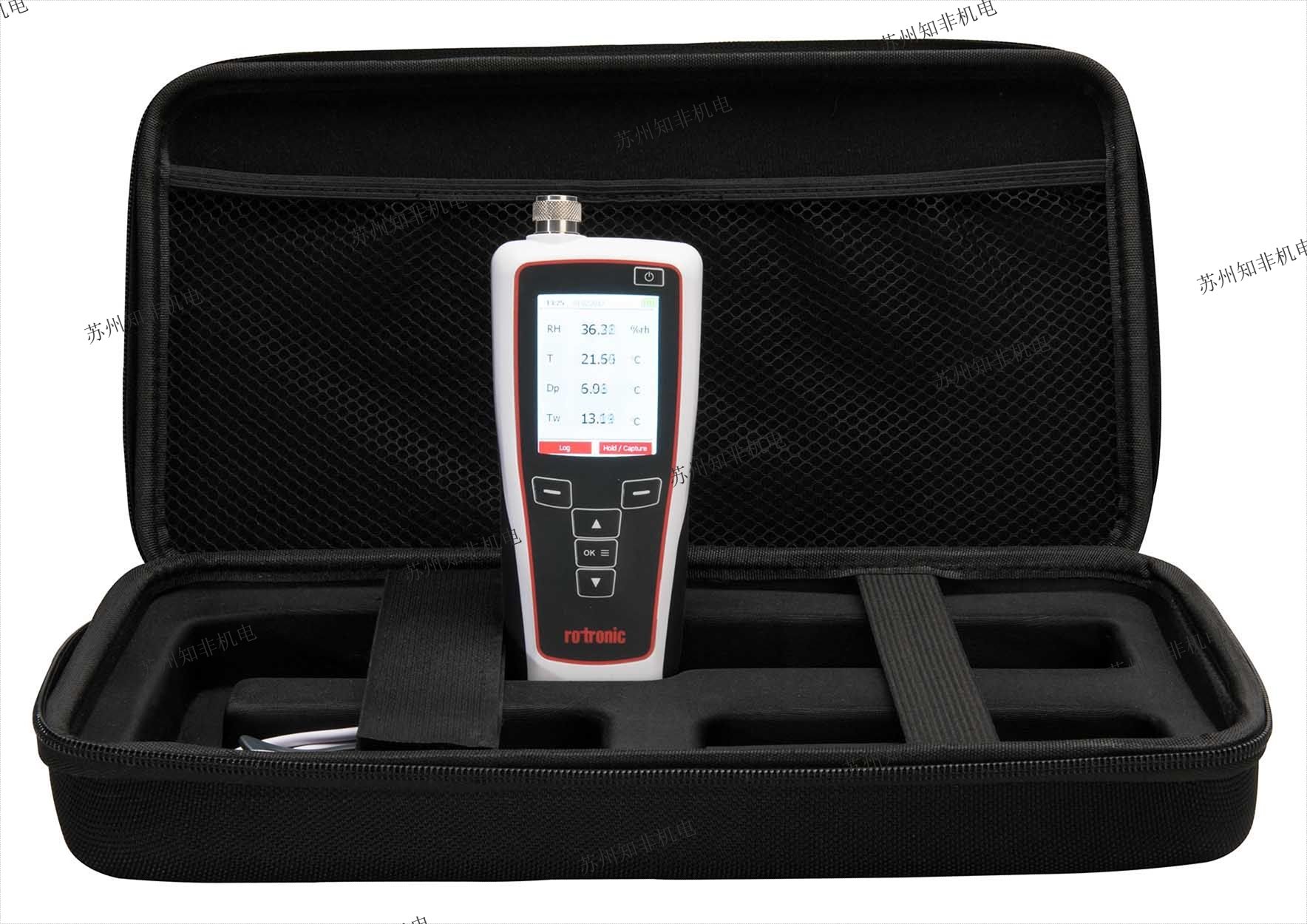

HygroPalm HP32是一款多功能手持表，可以與所有Rotronic的HC2A和HC2探頭兼容，能夠現場測量和記錄相對濕度、溫度和其它濕度計算值。

相對濕度、溫度和其它濕度計算值

多4個值的圖形顯示

可設置聲光報警

記錄時間間隔可調，可存儲64,000條數據

電池使用時間長（每30s測量一次數據，可使用48小時）

HVAC現場檢查和抽查

樓宇管理系統

農業和食品行業

制藥行業

兼容性

所有HC2和HC2A探頭

HW4軟件

包裝

HygroPalm HP32（無探頭）

尼龍包

USB數據線（電腦連接和電池充電）

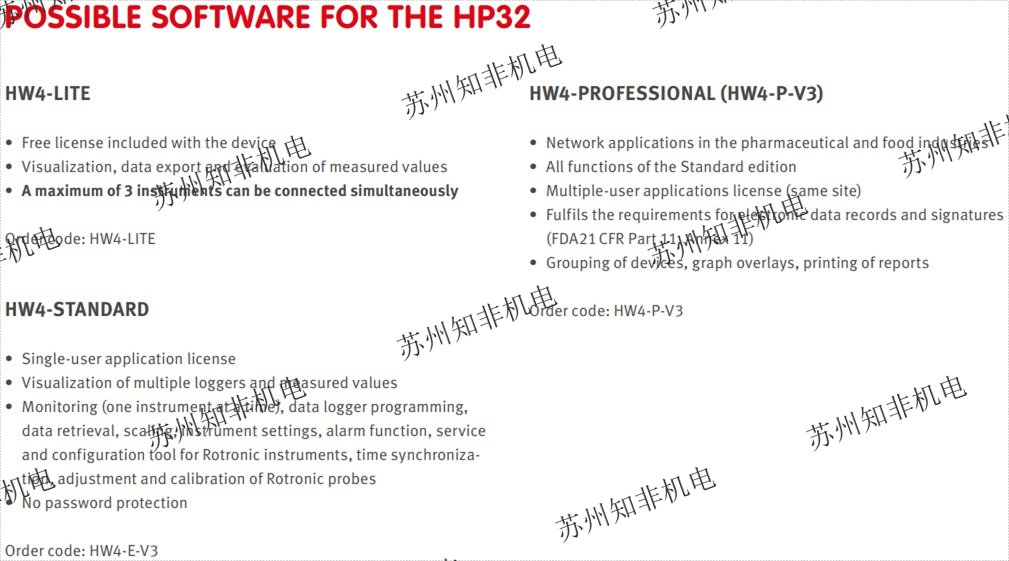

HW4 LITE授權碼（多連接3個儀器）
