ATI過氧化氫濃度傳感器ATI B12-34-7-2000-1C 2000ppm

美國ATI B12高量程防潮型過氧化氫氣體探測器（變送器+傳感器）

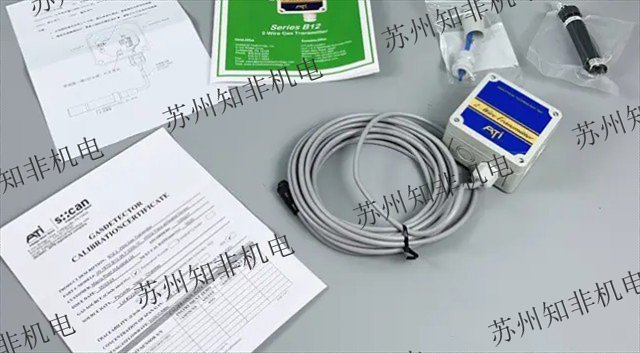

美國ATI B12 兩線式氣體檢測儀

產品介紹：

B12 系列是兩線式檢測儀，用于監測環境空氣中的有害氣體，可測量?jī)?chǔ)存罐，工藝管道和供氣設備等任何工廠周?chē)h(huán)境的氣體濃度。

B12 系列檢測儀可測量不同種類不同濃度范圍的氣體，如表一所示。每個檢測儀測量某一特定種類的氣體，不能測量用于其它氣體。

B12 檢測儀是回路供電設備，在直流 12V 至直流 34V 電壓下均可工作。通常情況下，這種傳送機是24伏直流電供給，動力源是全廠監測計算機，數據存儲器，或者是能供應直流電壓警報系統。檢測儀的輸出是 4~20mA 的信號，信號大小與傳感模塊控制范圍的氣體濃度成正比。

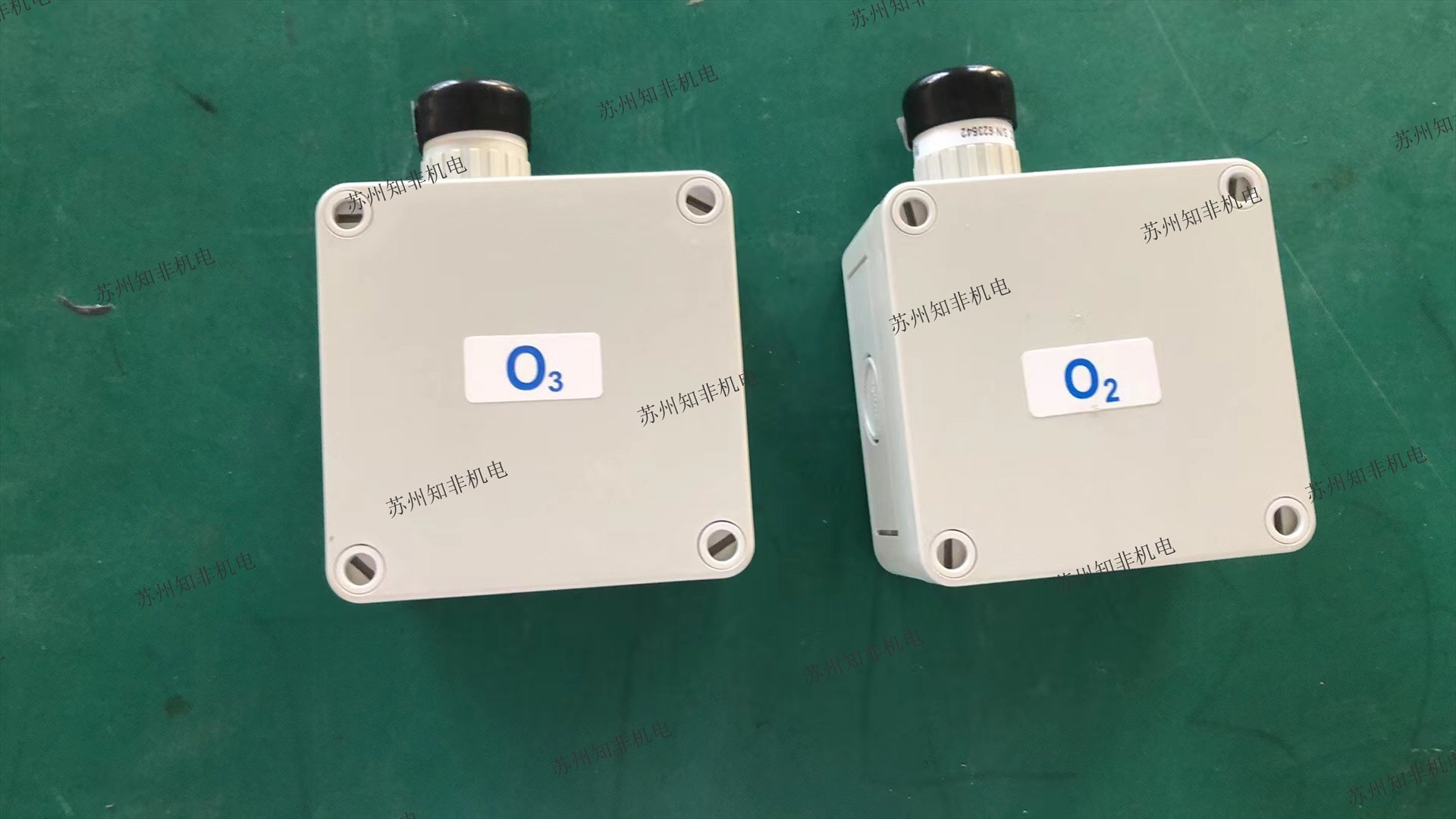

檢測儀放置于 NEMA 4X 外殼之中，在任何環境中均可使用。傳感器被放于基中的一個外殼拆卸器里，一個壓蓋密封和 1/2 導管是用戶安裝。為簡化安裝，檢測儀每邊殼體都有拆卸器?？蛇x LCD 在殼體前端顯示當前氣體濃度。顯示器需要單獨訂購，不是隨機贈送。

B12 檢測儀也有防爆版本，防爆版本外殼是鍍鋅鋼板，額定 1 級，div1，Groups B,C,&D locations。 這種型號檢測儀的傳感器放在特殊的不銹鋼裝置里，整個裝置置于外殼里，LCD 屏在 XP 版本不可用。

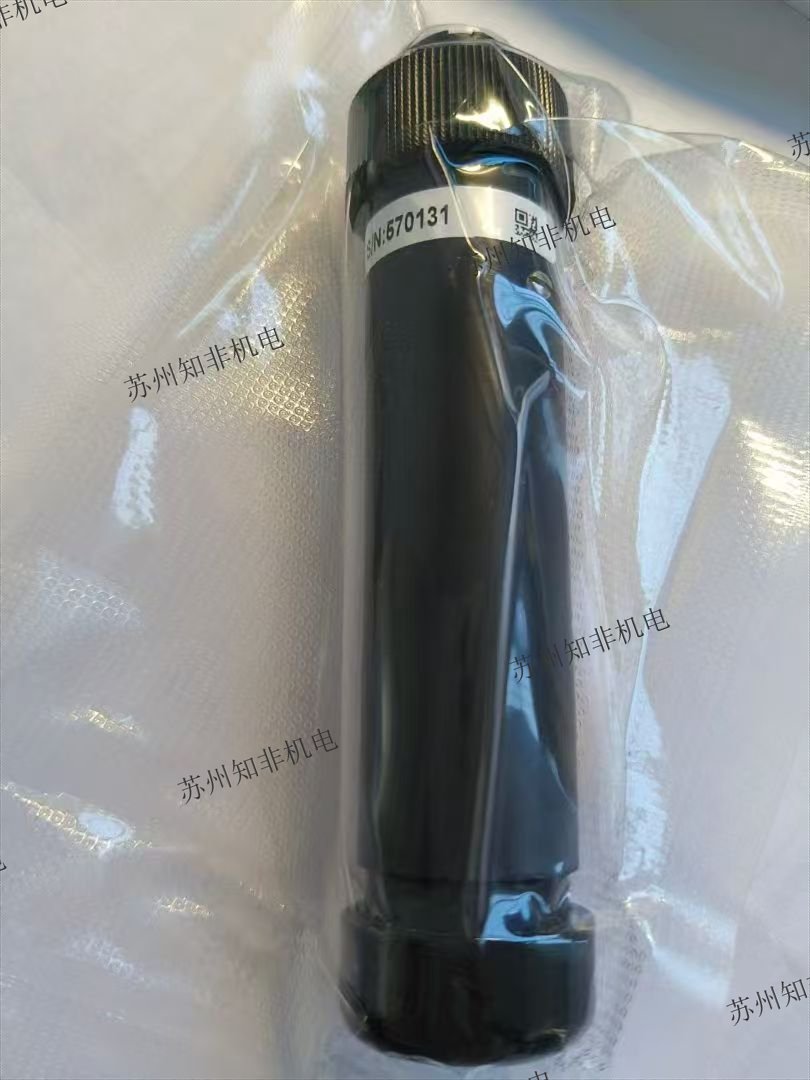

B12 所用傳感元素是 ATI 制作的電化學傳感器。傳感器工作于環境空氣溫度在-30~50 攝氏度之 間（一些額定為-40 攝氏度），濕度在 20%~98%之間。不推薦在極度干燥或冷凝氣流中使用該傳感器。

變送器一般情況下均配有與外殼相匹配的傳感器，然而對于特殊的應用系統，也可使傳感器與變送器分離安裝，遠距離25英尺。對特殊應用系統也可以提供管道安裝傳感器和傳感器流通支架． 總之，ATI 可以滿足任何特殊要求。

技術參數：

以下說明通用于所有 B12 系列檢測儀，由于每個檢測儀傳感器種類不同，對每種氣體都有詳細 說明。特定氣體信息與檢測儀同步提供。

氣體類型：客戶從可選傳感器表中選擇。

量程：提供每種氣體的標準量程，有特殊說明除外

精度：能常是 ± 5%誤差，但只限于標準氣體精度

重復精度：± 1

線性度：± 0.5%

零點飄移：因傳感器而異，但通常是每月不足全量程 1%，不累積

靈敏度飄移：因使用而異，通常每月不超過全程 3%

輸出：在 24V 直流 750 歐姆回路下，回路供電 4~20mA

電源：直流 12~30V

顯示設備：無，可選液晶顯示屏

外殼：NEMA 4X 殼

防爆可選鑄鐵 Class 1,Div.1,Groups B,C,&D

控制：零點和靈敏度電位器安裝于檢測儀電路板上

工作溫度 33℃ ~55℃（氧氣除外（-10℃ ~55 ℃ ））

傳感器壓力限制：7~30 壓強（0.5~2bar）

重量：0.25Lbs（0.12kg）

B12系列可選氣體種類

類型

氣體

分子式

小范圍

范圍

10

溴氣

Br2

0-1PPM

0-200PPM

11

氯氣

C12

12

二氧化氯 C1O2

13

氟氣

F2

14

臭氧

O3

0-1000PPM

15

氨氣

NH3

0-100PPM

0-2000PPM

16

一氧化碳 CO

0-10000PPM

18

氫氣

H2

0-5000PPM

0-10％

19

氧氣

O2

0-5％

0-25％

20

光氣

COCl2

21

氯化氫

HCl

0-10PPM

22

氫

HCN

23

氟化氫

HF

24

硫化氫

H2S

25

氮氧化物 Nox

0-50PPM

0-500PPM

26

二氧化氮 NO2

27

二氧化硫 SO2

28

砷氫

H3As

0-1000PPB 0-5000PPB

29

乙硼烷

B2H6

31

硒化氫

H2Se

32

磷化氫

PH3

0-1000PPB 0-2000PPM

33

硅烷

SiH4

34

過氧化氫 H2O2

35

碘氣

I2

36

酸性氣體 ---

37

環氧乙烷 C2H4O （ETO） 0-20PPM 0-200PPM

38

甲醛

CH2O

0-20PPM

39

乙醇

C2H5OH

40

乙炔

C2H6

42

一氧化氮 NOX

45

碳?xì)浠衔?HC

47

二甲氨

DMA

ATI B12-34-7-2000-1工業級過氧化氫傳感器，監測0-2000ppm濃度，防潮防冷凝設計確保惡劣環境穩定運行，廣泛應用于制藥滅菌、環保監測及化工安全，助力企業高效合規生產

一、產品定位與功能

ATI B12-34-7-2000-1是專為氣態過氧化氫（H?O?）濃度監測設計的工業級傳感器，屬于B12系列兩線制有毒氣體檢測儀。其功能包括：ATI過氧化氫濃度傳感器B12-34-7-2000-1

高精度測量：量程范圍0-2000ppm，精度通常為±5%滿量程（受限于標定氣體精度），分辨率達1ppm，可滿足制藥、環保、化工等領域?qū)^(guò)氧化氫濃度的嚴格監控需求。

防潮防冷凝設計：傳感器內置加熱功能（后綴“C”型號），通過內部加熱防止水珠形成，確保在飽和水蒸氣環境中（如濕式洗滌器出口、廢氣排放管道）穩定運行，解決傳統擴散式傳感器易受冷凝水干擾的問題。

靈活安裝與擴展：支持管道安裝或流通式傳感探頭，可選配傳感器流通支架；分離型傳感器安裝距離達25英尺（約7.6米），適應復雜工況需求。

二、技術參數與性能指標

測量對象 氣態過氧化氫（H?O?）

量程 0-2000ppm（標準范圍，可根據需求定制）

精度 ±5%滿量程（受標定氣體精度限制）

重復性 ±1%FS（滿量程）

線性度 ±0.5%FS

響應時間 3-5秒（達到90%濃度值）

工作溫度 -30℃至+55℃（氧氣測量模式：-10℃至+55℃）

濕度范圍 20%-98%RH（非冷凝環境）

輸出信號 4-20mA環路供電（與氣體濃度成正比），可選UART或LCD顯示

電源 12-30VDC（典型24VDC）

外殼防護 NEMA 4X聚乙烯（防塵防水），可選隔爆型（Class I Div. I Groups B, C & D）

重量 0.25磅（約0.12kg，標準型）；0.8kg（防爆型）

三、應用場景與行業優勢

制藥行業

滅菌工藝監控：在隔離器、傳遞窗等設備中實時監測過氧化氫濃度，確保滅菌效果符合GMP標準。

案例：中國多數制藥企業采用ATI傳感器控制VHP（汽化過氧化氫）滅菌過程，避免濃度不足導致滅菌失敗或過量腐蝕設備。

環保與化工

廢氣排放監測：在氯氣儲存設施、化工廠廢氣管道中監測過氧化氫濃度，確保符合環保排放標準。

濕式洗滌系統：通過防潮設計，在飽和水蒸氣環境中穩定運行，解決傳統傳感器易失效的問題。

應急安全

泄漏檢測：在儲存罐、管道、閥門等區域?qū)崟r(shí)監測過氧化氫泄漏，觸發報警并聯動應急系統。ATI過氧化氫濃度傳感器B12-34-7-2000-1

設備選型 ：

型號：B12-CC-D-EEEE-F二線制有毒氣體檢測儀

代碼含義：

CC-氣體類型

過氧化氫 0-10PPM

34-過氧化氫 0-2000PPM

D-變送器外殼

1-NEMA 4X

2-隔爆性

3-雙重外殼(隔爆系統可選用) 4-NEMA 4X，LCD顯示

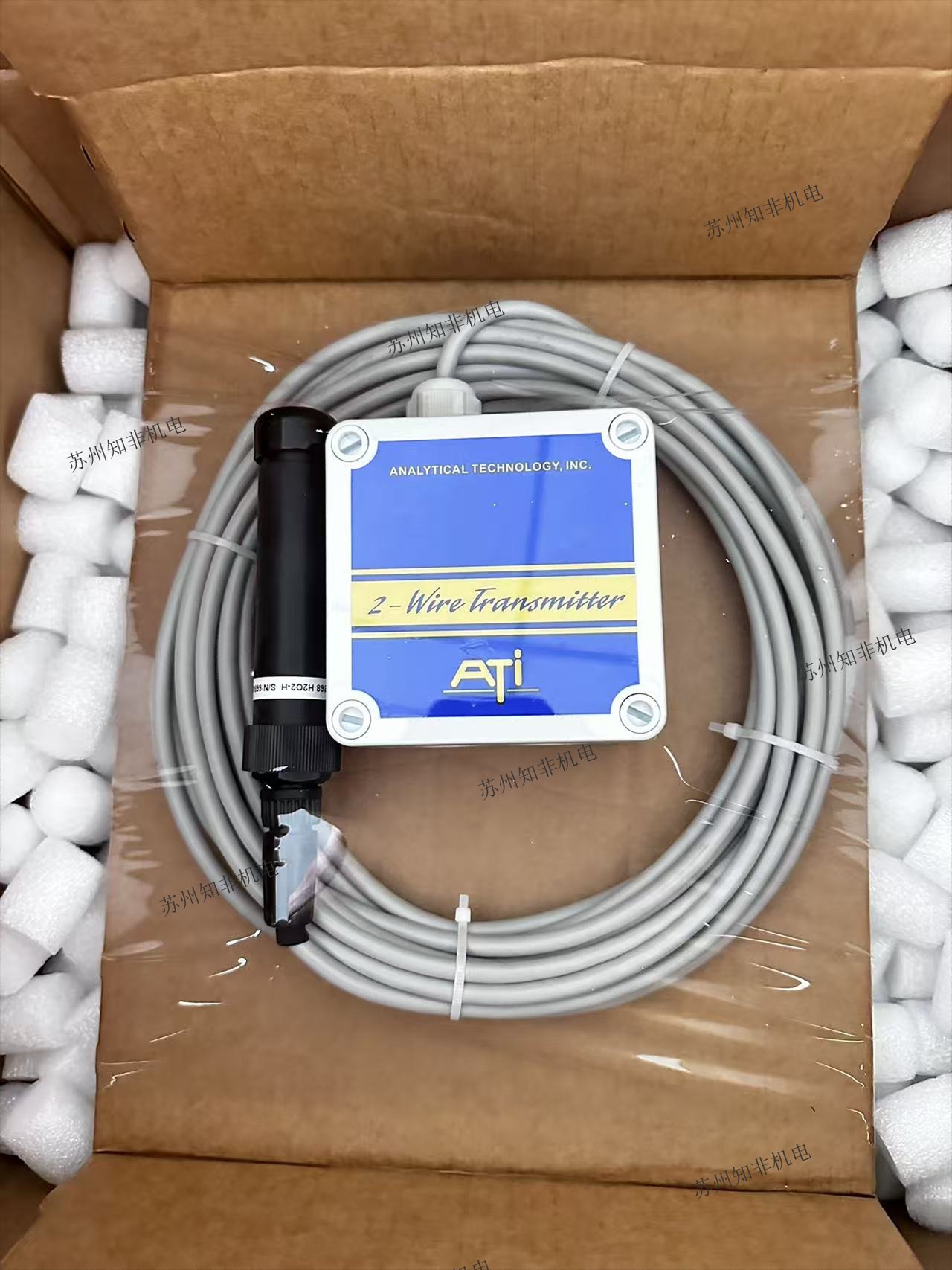

5-NEMA 4X，分離型傳感器，25英尺傳感器電纜

6-NEMA 4X，分離型傳感器，25英尺傳感器電纜，LCD顯示

7-插入式傳感器不帶現場顯示

8-插入式傳感器帶LCD顯示

EEEE-測量范圍

用四位數字表示測量氣體的實際范圍。在代碼CC中給出了每種氣體的標準范圍。例如：0-10PPM氯氣代碼DDDD可寫成 0010，0-200PPM氨氣代碼可寫成0200，依此類推。

測量單位 1-PPM 2-PPB 3-％ 4-％LEL

獨特防潮型傳感器：后綴加字母C

防潮型傳感器增加了內部加熱功能，防止水珠形成，能在帶有飽和水蒸汽的氣體排放中獲得可靠的數據，解決了標準擴散式電化學傳感器不能在這種環境中使用的局限性，保證其測量的穩定性和連續性，設備選型后綴加字母C

美國ATI儀表B12檢測儀是回路供電儀表，它可以輸出與濃度成比例的4—20mA信號．在24VDC供電電源下，負載675歐姆，可適用于大部分監視系統．另外對使用較多的場合；在降低負載的情況下變送器可在12VDC下工作。變送器一般情況下均配有與外殼相匹配的傳感器，然而對于特殊的應用系統，也可使傳感器與變送器分離安裝，遠距離25英尺。對特殊系統也可以提供管諾安裝傳感器和傳感器流誦支架．總之．ATI可以滿足任何特殊要求。

美國ATI儀表B12有毒氣體檢測儀技術參數：

氣體類型：用戶可從前列清單中

選擇范圍：對每種氣體均提供標準范圍，否則特別標出

精度：通常為±5%測量值，受限于標定樣氣的精度

重復性：±1%F.S.

線性度：±0.5%F.S

零漂：依傳感器而定，通常每月小于2%F.S.無積累

量程漂移：依應用而定，通常小于每月3%

電源：12-30VDC

輸出：回路供電4-20mA，負載675Q，24VDC（可燃?xì)怏w除外）

模擬回路：可選輸出4，12，20和3.6mA(故障指標)

外殼：聚苯乙烯NEMA 4X，可選防爆型，CLASSI, Div I ,Groups B,C&D

控制器：零點和量程電位器安裝在變送器電流板上

溫度：-30℃-+55℃（氧氣：-10℃-+55℃）

傳感器操作壓力：7-30PSIA（0.5-2Bar）

重量：0.251bs(0.12kg),1.751bs(0.8kg)用于防爆型

顯示：3位LCD（防爆型無顯示）

美國ATI儀表B12有毒氣體檢測儀

ATI B12-34-7-0010-1

ATI B12-34-7-2000-1

ATI B12-34-7-0010-1C

ATI B12-34-7-2000-1C
