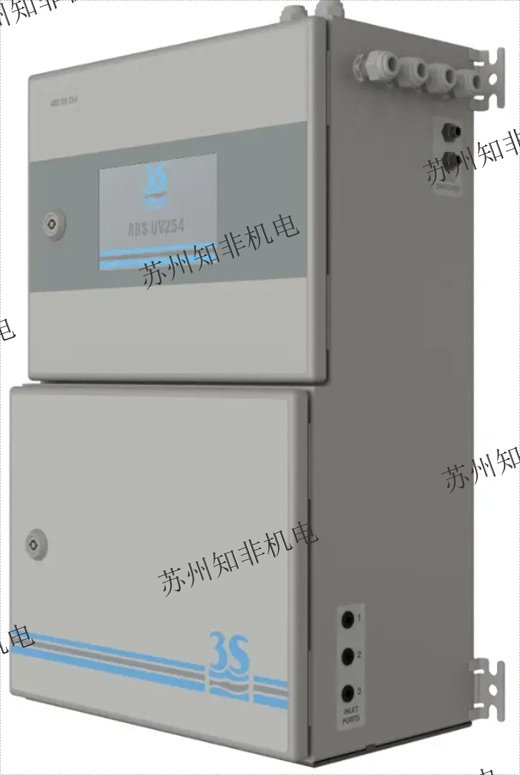

硝氮／亞硝氮分析儀 3S-UV254-NO???

應用領域：

城市廢水

工業廢水

河流和地表水

飲用水

監測工業過程液體

分配或排放水質測量

優點/特點：

雙室外殼

以確保電子部件（上殼)和分析濕部(下殼)之間的完全分離）。

自動校準/驗證/清洗

驗證、清洗和校準是減少停機時間和操作員干預的標準特征，確保獲得準確的結果。 用戶可以自由設置驗證、清潔和校準的時間間隔。

大型彩色觸摸屏

分析儀配備圖形觸摸屏界面，顯示測量值和狀態信息。具有易于訪問的菜單和功能。多種語言。帶USB下載的集成數據記錄器。

經過工廠測試，隨時安裝和運行

只需連接電源、樣品和試劑線，分析器就可以完全運行了。

低運營成本-沒有試劑

紫外光譜測量原理不需要化學試劑，因此操作和維護成本非常低。

寬的測量范圍

使用內部稀釋模塊可以擴展UV顏色分析儀的測定范圍。

氙燈-紫外線光源

穩定性高，使用壽命長，使其成為水質分析儀的理想光源。

雙流版本

雙流版本在一個儀器中給出了兩個測量值，每個流可以是高范圍的，也可以是低范圍的，具有不同的相關/稀釋因子。

測量原理:

氙燈產生紫外線輻射，通過石英測量單元中的樣品水。用Hazen標度或鉑鈷標度在350nm處用吸光度測量水的顏色。

技術規格:

測量參數

NO3 /N-NO3 /N-NO2+3

測量原理

雙波長技術，220nm測量，270nm參考，帶矩陣補償。

測量范圍

12mm：0-30mg/L NO3

6mm：0-60mg/L NO3

更高的范圍可推展2-40倍稀釋

重現性

濁度低于100NTU的樣品的吸光度值±2.5%

分析頻率

可自由編程，接近連續分析。

循環時間

少于1分鐘，包括分析周期前的準備和測量后的沖洗時間。

水樣

溫度：5-50℃

連接接口：6mm

流量：80 - 500mL/min

排水

無壓力，標準大氣壓下排水

連接：12mm(?英寸 ))

通道

一，二帶一體化切換閥

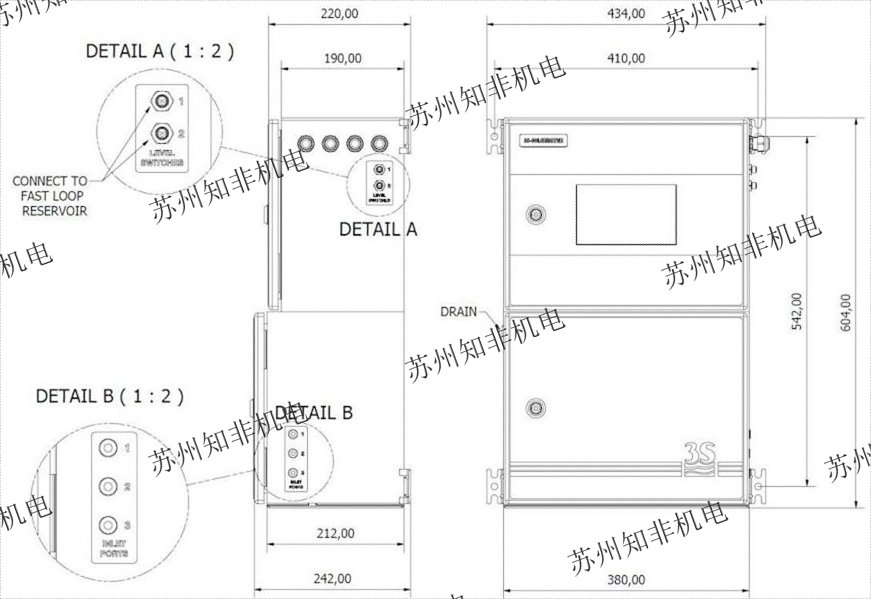

尺寸

604*380*242mm (H*W*D)

重量

20公斤（44磅）

電源

110/220VAC 50/60Hz或24 VDC

功耗：大80瓦

輸出

兩路4-20mA模擬信號；

一路Modbus RTU RS485數字信號

報警

4個可編程的SPDT無電位繼電器

數字輸入

遠程啟動/停止，啟動額外的周期，跳過空閑時間，緊急停止

工作溫度

5-45℃(41-113℉)

濕度

10%至90%不凝結(室內安裝)；

室外安裝需采用保護柜體或防雨系統

安裝

壁掛式（標準)，

臺面支撐或面板安裝 (選項）

防護等級

IP55

CSX2 電導率分析儀

特征 優點

堅固的316不銹鋼結構

雙EPRO型圈密封

標準的3/4"MNPT

鑄鋁接線盒

PEEK絕緣子

高溫 200℃和高壓 250psig 傳感器

冗余，大可靠性

標準管件，否需要特殊的適配器

接線方便

具有高熱變形溫度的

產品描述：

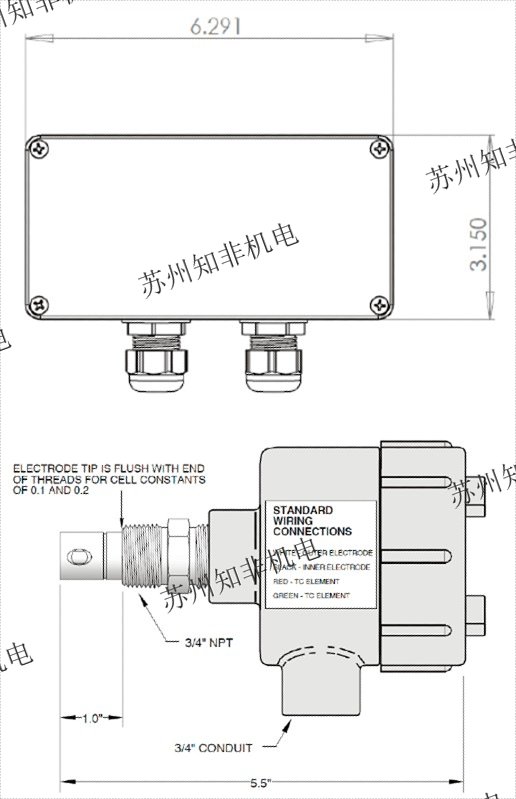

CSX2型電導率傳感器設計用于高壓，高溫電導率測量。它是鍋爐控制應用，排污控制，冷凝水監控，熱交換器泄漏檢測以及蒸汽純度測量的理想選擇，這些應用只是使用這種堅固可靠的傳感器的眾多應用中的一部分。

型號 CSX2 有一個 316 不銹鋼外殼和中心電極，由 PEEK?（聚醚醚酮）內部絕緣體隔開。通過傳感器的所有可能泄漏路徑均采用 EPRO 型環雙重密封，以實現大的在線可靠性。熱水對任何彈性體都是一種惡劣的環境。前 EPR o 型密封圈承受化學侵蝕的沖擊，使后密封保持相對不受影響。這種冗余設計提高了 Q-CSX2 的可靠性，提高了傳感器在這些惡劣應用中的使用壽命。

耐候鋁接線盒便于接近端子板或信號調節器。信號調節器放大傳導性信號，允許無噪聲信號傳輸數百英尺。如果溫度低于 70℃，信號調節器可以安裝在 Q-CSX2 的集成接線盒中，否則它位于儀器中，或者如果傳感器距離儀器超過 10 英尺，則安裝在遠程接線盒中。

可以使用多種信號調節器，以針對特定范圍優化電導率測量。C22型控制器，T23和T28型控制器具有用戶指定的信號調節器，該信號調節器安裝在儀器內部或可選的遠程接線盒中。

CSX2 型電導率傳感器設計用于高達 200℃、壓力為 250psig 的高溫環境。當溫度低于 100℃時，Q-CSX2 傳感器的額定壓力高達400psig。Q-CXS2 接線盒有一個 ?"FNPT 端口用于電纜連接。高溫電纜和電纜密封套由用戶提供可從3S購買低溫PVC護套電纜和密封套配件。

產品參數：

測量范圍

1.0 - 50,000μS 結構材料

傳感器主體：316 不銹鋼，PEEK（聚醚醚酮）絕緣體，EPR O 形圈

測量原理

電解電導率，雙電極傳感器

接線盒：防爆，防水，鋁，帶 3/4"FNPT 連接，包括帶有變徑套管的低溫（80℃）聚酰胺電纜密封套

單元格常數

1.0/ 厘米 流程連接

? " MNPT 線程

工藝溫度范圍

-5℃-200℃ 裝運重量

3.0 磅（1.4 千克）

工藝壓力范圍

0℃時為 250psig

100℃時為 400psig 電氣連接

從傳感器到信號調節器 / 分析儀：用戶提供的 4 芯屏蔽電纜

可選接線盒中的信號調節器到控制器：屏蔽 7 芯電纜（PN9640004.COND）

溫度補償

10kΩ鉑電阻溫度傳感器

大電纜總長度

100m 電纜延長帶可選接線盒

零件號 說明

1300400-1 CSX2 電導率傳感器，帶集成接線盒

9250008 鋁制接線盒（XJB）

1000190-1 信號調節器，遠程接線盒中的 1μS

1000190-2 信號調節器，遠程接線盒中的 2μS

1000190-3 信號調節器，遠程接線盒中的 5μS

1000190-4 信號調節器，遠程接線盒中的 10μS

1000190-5 信號調節器，遠程接線盒中的 20μS

1000190-6 信號調節器，遠程接線盒中的 50μS

1000190-7 信號調節器，遠程接線盒中的 100μS

1000190-8 信號調節器，遠程接線盒中的 200μS

1000190-9 信號調節器，遠程接線盒中的 500μS

1000190-10 信號調節器，遠程接線盒中的 1mS

1000190-11 信號調節器，遠程接線盒中的 2mS

1000190-12 信號調節器，遠程接線盒中的 5mS

1000190-13 信號調節器，遠程接線盒中的 10mS

1000190-14 信號調節器，遠程接線盒中的 20mS

1000190-15 信號調節器，遠程接線盒中的 50mS

銀離子傳感器

AG80 型通用型傳感器

多種結構材料

集成信號調節器

可更換電極盒

雙通道分析儀

pH/PION，PION/PION

插入，浸入或閥門可伸縮安裝

316 不銹鋼，鈦，哈氏合金

無噪音傳輸

簡單經濟的服務

混合并匹配您選擇的測量值

產品描述：

AG80 型通用傳感器為 pH，ORP，特定離子，溶解氧，電導率或電阻率的在線測量提供了穩定而經濟的平臺。AG80 型是一種插入式或浸入式傳感器，用于管道三通或立管末端，可浸入水箱或池塘。AG80 型還可作為閥門可伸縮設計，允許將傳感器插入或移除到管道中，而不會中斷工藝流程。兩種傳感器設計都使用易于更換的電極盒。3S 提供多種適用于連續在線測量的離子選擇性電極盒。

銀離子電極是具有硫化銀（AgS）固態壓制晶體感測元件和雙結參比電極的組合電極。銀離子選擇性電極盒產生與測量溶液中游離銀離子濃度成比例的毫伏電位。典型輸出為每十年濃度變化 54mV 至 60mV。響應速度從濃縮溶液中的幾秒到較低 ppm 范圍內的幾分鐘不等。

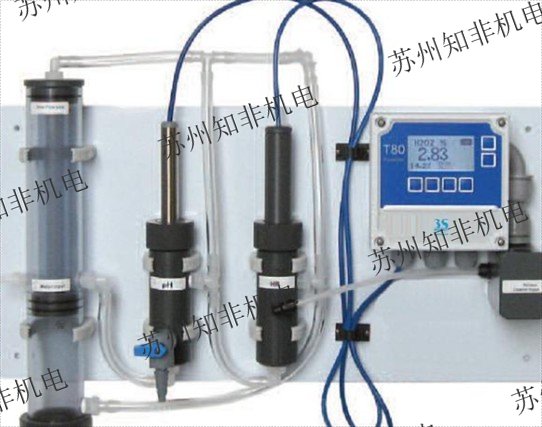

銀離子傳感器與 Model T80 控制器配合使用，具有雙通道混合和匹配功能。這些分析儀將測量 0.01 ppm 至 108,000 ppm 的銀，自動調整顯示在 ppb，ppm 和 ppt（千分之一）范圍內的顯示。

所有基于硫化銀的固態離子電極都被溶液中的汞離子中毒。測量溶液中必須不含有汞。如果在電極上形成汞合金，則使用提供的拋光條拋光傳感器將恢復功能。在無氨堿性溶液中，銀與氫氧根離子反應形成 Ag2O，氧化銀的沉淀物。這可以通過保持溶液微酸性來避免，對于低 ppm 測量，銀溶液的 pH 應該低于 8。

使用兩種標準溶液校準傳感器，濃度差異為 10 倍，即 10ppm 和 100ppm。校準設置電極的斜率，mV / 輸出和傳感器的零電位。

在許多情況下，工藝溶液的離子濃度，溫度和 pH 值將與校準溶液有很大不同。這些因素會影響氯化物傳感器的零電位，從而導致偏移，但它們通常不會影響斜率。為了消除偏移，執行標準化，單點在線校準。一旦傳感器在過程溶液中穩定，就從過程中取出一個抓取樣品并確定銀離子濃度。調整分析儀以讀取此實驗室確定的值。建議每周驗證讀數。

AG80 型銀離子傳感器：帶有硫化銀測量電池和雙結的組合電極盒、KNO3/ KCI / AgCI、參比電極、信號調節器、ATC。

測量范圍 銀：0.01-108,000ppm（2-12 pH） 10-7mol-1 mol 流程連接 AG80 插入：3/4" MNPT 壓縮接頭

溫度范圍 0℃ -80℃（32 ℉ -176 ℉） AG80 閥門可伸縮：1"MNPT 球閥

壓力范圍 0 到 50 磅（0 ～ 3.5bar） 接液材料 Radel，環氧樹脂，PVC，PTFE，316 SS，Viton O 形圈

響應時間 T90 在 10 秒內完成

T80

控制器

3.0 磅（1.4 千克）

電池壽命 6-12 個月

通用 1/2DIN，NEMA 4X，110/220 VAC，24 VDC 或 4-20mA 回路供電， CE 標記，單通道或雙通道，

（1）或（2）4-20 mA 輸出，可選（3）報警繼電器 250 VAC 3 amp，MODBUS RTU（標準）或 HART 7，

自動量程顯示，ppb -> ppm

干擾離子 必須不含有汞

電極斜率 每十年濃度變化 54 ± 5 mV

零件號 說明

AG80-00-0002-0100-083

AG80 插入式傳感器，帶3/4 " 316SS壓縮接頭，316SS 主體，3/4 " 直徑，x10 " 長度，10 英尺電纜

AG80-00-0002-0300-083

AG80 插入式傳感器，帶 3/4 " 316SS壓縮接頭，316SS 主體，3/4 " 直徑，x10 " 長度，30 英尺電纜

AG80-01-0131-0110-083

AG80 銀，Ag+ 閥門可伸縮式，帶 1"球閥組件，316SS主體，3/4 " 直徑 x17 " 長度，10英尺電纜

AG80-01-0131-0310-083 AG80 銀，Ag+ 閥門可伸縮式，帶 1"球閥組件，316SS主體，3/4 " 直徑 x17 " 長度，30英尺電纜

T80-10-21-00-1 T80單通道控制器，110/220VAC，（1）4-20mA輸出，（3）報警繼電器，UM

T80-10-21-20-1 T80雙通道控制器，110/220VAC，（1）4-20mA輸出，（3）報警繼電器，UM

2005016.VIT

銀離子電極，Radel 材質，特氟隆結點，0.01-108,000ppm，0℃ -80℃

2010461

銀離子校準溶液，10ppm, 500ml

2010462

銀離子校準溶液，100ppm，500ml

2000250-1

拋光帶套件，用于離子電極的研磨清潔

ORP智能傳感器

? 主要應用領域：

廢水處理

化工

熱交換

重金屬冶煉

漂白工藝

制藥

電鍍

? 產品優勢：

1. 快速反應大表面積鉑電極

2.無玻璃電極，采用 PEEK 和一系列耐腐蝕材料封裝。

? 產品特點：

1. 標準材質 316ss，可選哈氏合金和非金屬的耐腐蝕外殼，長度可按用戶要求訂做。

2. 電極壽命預期功能可選，與“Sentinel”功能控制器和電極配套使用。

3. 溫度傳感器，前置放大器等部件均可更換，使整個傳感器壽命更長。

ORP處理容易發生的問題 解決辦法

電極污染掛料

光滑的鉑電極外形設計 , 可選自清潔裝置。

電極使用壽命短

提供無玻璃電極，耐氫氟酸玻璃電極 ,PEEK 和一系列耐腐蝕材料。

玻璃膜破裂

采用無玻璃電極。

維護

只需更換電極模塊 , 傳感器外殼 / 前置放大器可繼續使用。自旋入設計避免插拔損壞 , 無須再接線。

反應速度慢

利用套筒設計，增大鉑電極表面積。

絮凝劑 / 化學藥品的使用

利用精確的 ORP 控制，減少絮凝劑（藥品）的消耗，為用戶省錢

? 產品參數：

-2000 至 +2000mV 控制器

T80 通用型控制器 X80 防爆型控制器 C22 增強型控制器

信號輸出 前置放大輸出 , 本質安全 操作溫度

標準：-5~+90℃ , 可選：-5~+130℃

溫度補償

測量無溫度補償，但傳感器內部裝有一個 TC 單元，

用于測量并顯示溫度。在全量程溫度范圍內精度小于

±0.2℃，使用 3000 歐姆鉑熱電阻。

電纜

標準：10 英尺（3 米）

可選：按用戶要求，長 3 英里

類型：6 芯屏蔽電纜（Belden8786）

操作壓力

標準

MVS10/17

6.9kg@90℃

MVD10/17-C

3.5kg@70℃

可選

MVS10/17

21kg@140℃

MVD10/17-K

6.9kg@90℃

防護等級

IP68

供電

由控制器供電

過程連接

請詳見選型訂貨指南

產品分類：

按安裝方式分類

浸入式或插入式安裝

帶截止閥插入安裝

MVS10 MVD10

MVS17

MVD17

發貨重量

1.13kg

2.63kg

外形尺寸

Φ1.9×34.9cm, 長度指從前密封保護端到后出線端

Φ1.9×60cm, 長度指從大可調插深到閥體后端

按用途分類

可修復型

拋棄型

MVS10

MVS17

MVD10

MVD17

外殼材質

標準 316 不銹鋼，可選：鈦（T）哈氏合金（H）

非金屬聚偏氟乙烯（Kynar），PVDF（K）

非金屬氯化聚氯乙烯（CPVC）聚偏氟乙烯（Kynar）

電導率 / 電阻率傳感器

》主要應用領域：

食品

發酵

生物技術

冶煉

航天

反滲透 / 純水

鍋爐

石化

半導體

總?cè)芙夤腆w（TDS）

漂白

發電

冷卻塔

產品優勢：

1.電導率傳感器使用 USDA 認證的材料制造。

2.通過標準電阻模擬介質進行標定

3.快速反應，響應時間小于0.03秒，對防止半導體芯片生產過程

4.中過腐蝕發生很有幫助。

5.控制器顯示單位可選為濃度顯示，如ppm.

6.接觸式傳感器可以直接安裝于2″管上

7.CSX 系列傳感器可以達到 2300C，46Kg，傳感器直徑只有 3/4″

產品特點：

1.傳感器有漿體型，敞開式保護端型 , 有符合衛生標準用于食品和制藥行業的傳感器。

2.316不銹鋼，鈦，哈氏合金 (H), 以及非金屬 Kynar,PVDF等多種材質可選，長度可按用戶要求訂做。

3.溫度傳感器，前置放大器等部件均可更換，使整個傳感器壽命更長。

電導率/電阻率測量問題 解決辦法

掛料

傳感器有漿體型 , 敞開式保護端型。

高溫高壓

CSX系列傳感器可以達到 230℃，46kg。

安裝麻煩

傳感器直徑只有 3/4″，可以插入 /浸入或帶切斷閥安裝，不象某些大的環形傳感器需要專門的安裝管件。

腐蝕

316不銹鋼，鈦，哈氏合金（H）以及非金屬 Kynar，PVDF等多種材質可選。

管徑小

接觸式傳感器可以直接安裝于 2″管上。

電阻率可靠的標定

通過標準電阻模擬介質進行標定。

產品參數：

電導率/電阻率接觸式傳感器

電導率：1μS ~ 50μS（低量程） 50μS ~ 20mS（高量程）

電阻率：2 MΩ~50MΩ

控制器

T80 通用型控制器 X80 防爆型控制器 C22 增強型控制器

信號輸出

前置放大輸出 , 本質安全 操作溫度

標準：-5~+100℃ , 可選：+150℃

0℃ ~100℃自動補償，當跨度超過 +5℃ ~+95℃時精度小于

±0.2℃使用3000歐姆鉑熱電阻。

標準：10英尺（3m）50 英尺（15m）

類型：6芯屏蔽電纜（Belden 8786）

操作壓力

標準

CS10/RS10

6.9kg@100℃

CS17/RS17

21kg@100℃

可選

CS10/RS10

21kg@150℃

電導率環形傳感器

電導率：50ms~1000ms

50000μS ~ 1S）

控制器

T80 通用型控制器

T28 防爆型控制器

C22 增強型控制器

標準：-5~+100℃ , 可選：向廠家查詢

±0.2℃使用內置100000歐姆熱電阻。

標準

CS10

6.9kg@100℃

CS17

21kg@100℃

電導率/電阻率傳感器

注：所有 S17 型傳感器都帶安全握柄和電纜保護端

CS10/RS10 CS17/RS17

外殼材質 標準 316 不銹鋼，可選：鈦（T）哈氏合金（H）

電導率環形傳感器分類

注：1. 只有 S17 球閥組件帶有 O 形圈。2. 衛生裝置與傳感器外殼焊接，可選尺寸為 2",2-1/2",3"

CS10

CS17

發貨重量

1.36kg

2.27kg

外形尺寸

2.54cm×33.02cm長度指從前環形線圈到后出線端

2.54×63.5cm長度指從前環形線圈到后出線端

外殼材質 標準：非金屬Kynar可選：聚丙烯，所有S17型傳感器都帶安全握柄和電纜保護端
