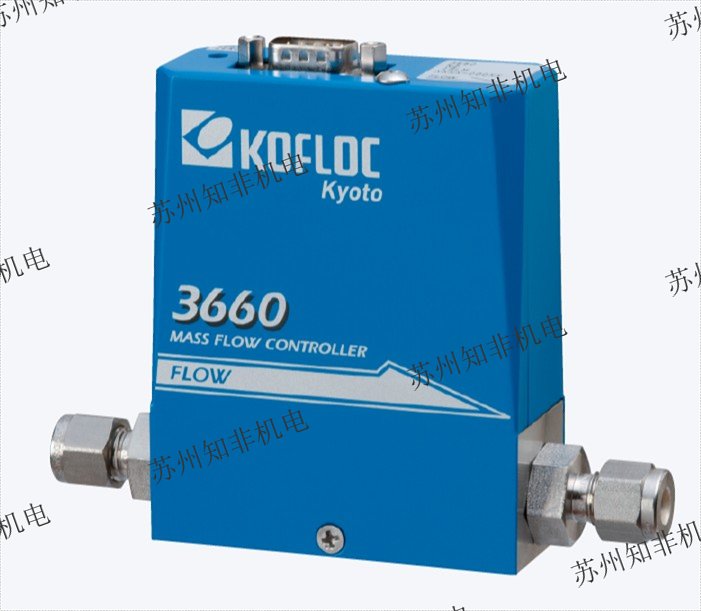

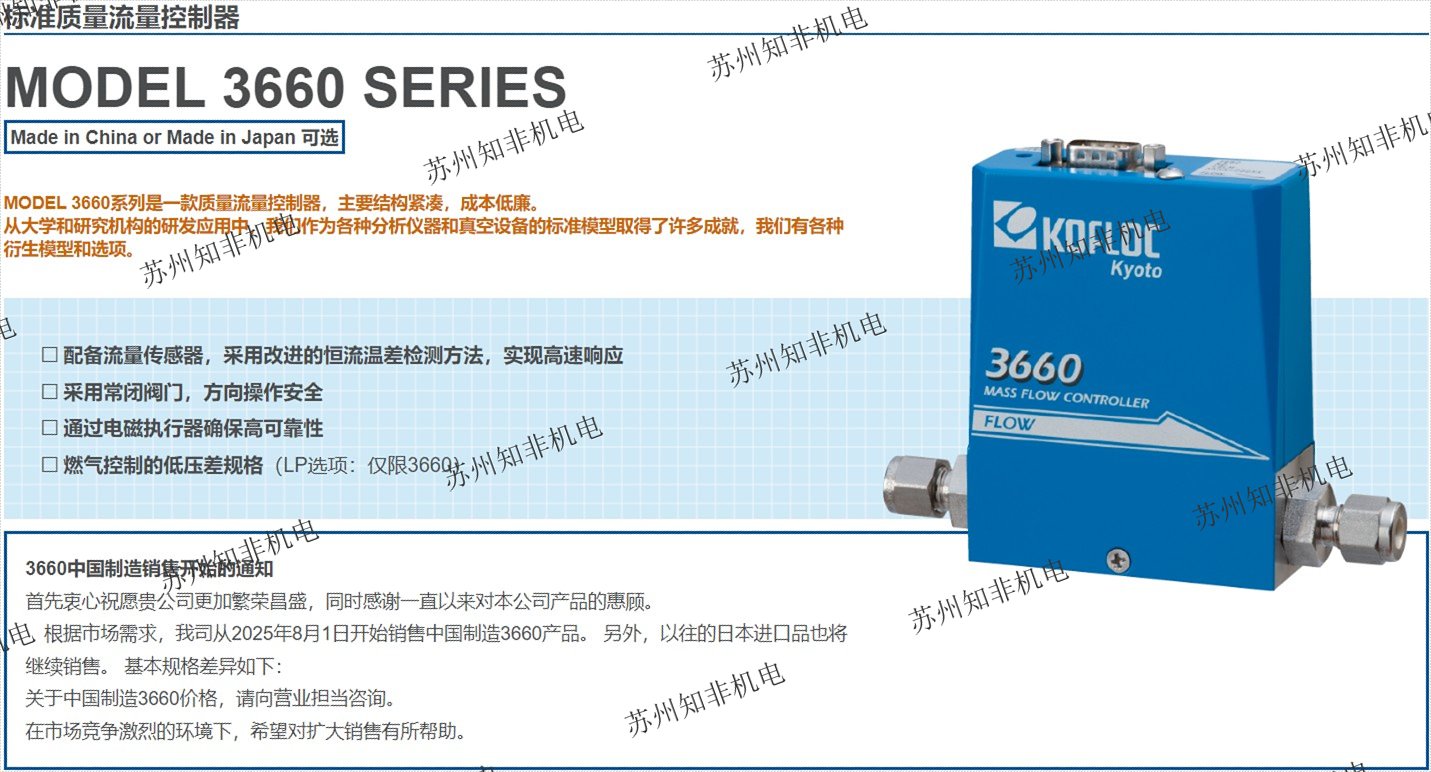

日本科賦樂KOFLOC3660質量流量控制器的概述：科賦樂KOFLOC3660質量流量控制器科賦樂KOFLOC3660質量流量控制器適用于高真空、半導體、劇毒、強腐蝕氣體環境下，±15VDC供電性能穩定，05V模擬信號更加通用

3660系列設計精密，成本較低。用于各個不同的領域從實驗室和研究開發項目到各種儀器設備的標準采用機種發揮了很好的實際效果，另外還有有各種衍生功能可選

日本科賦樂KOFLOC3660質量流量控制器的性能參數

日本KOFLOC 3660系列質量流量控制器設計精密，成本較低。用于不同的領域，從實驗室和研究開發項目到各種分析儀器、真空裝置的標準采用機種，發揮了很好的實際效果。各種衍生的型號和附屬品可選。

產品特色：

通過采用改良型恒定電流溫度差檢測方式流量傳感器，實現快速回應。

通用的常閉型閥門確保了安全

使用電磁執行器保證了高效的可靠性

低差壓類型控制適用于燃燒的氣體（LP可選）

另有針對PM2.5設備特制品：流量16.7L/MIN，低壓差15Kpa既可，特價供應，高性價比

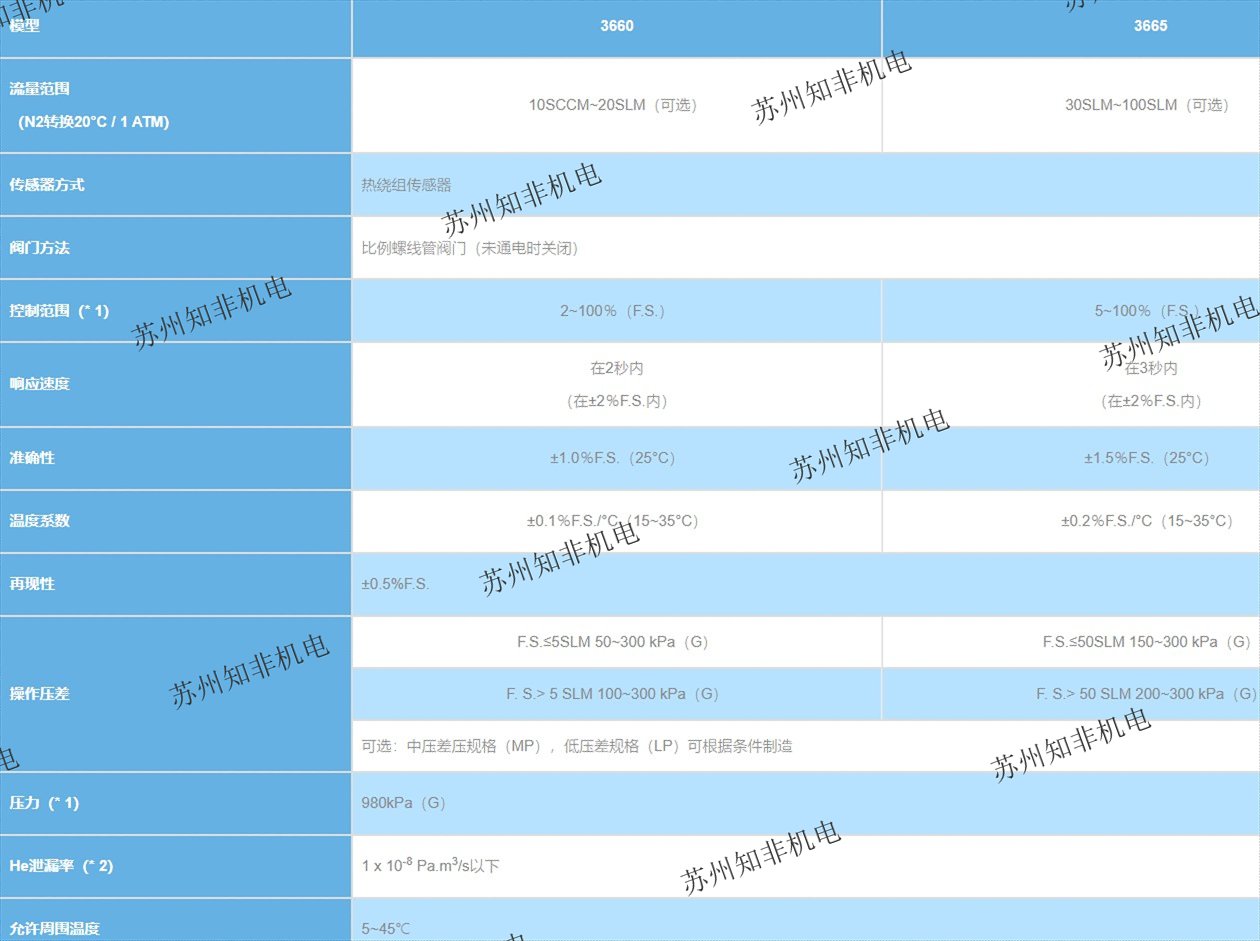

技術參數：

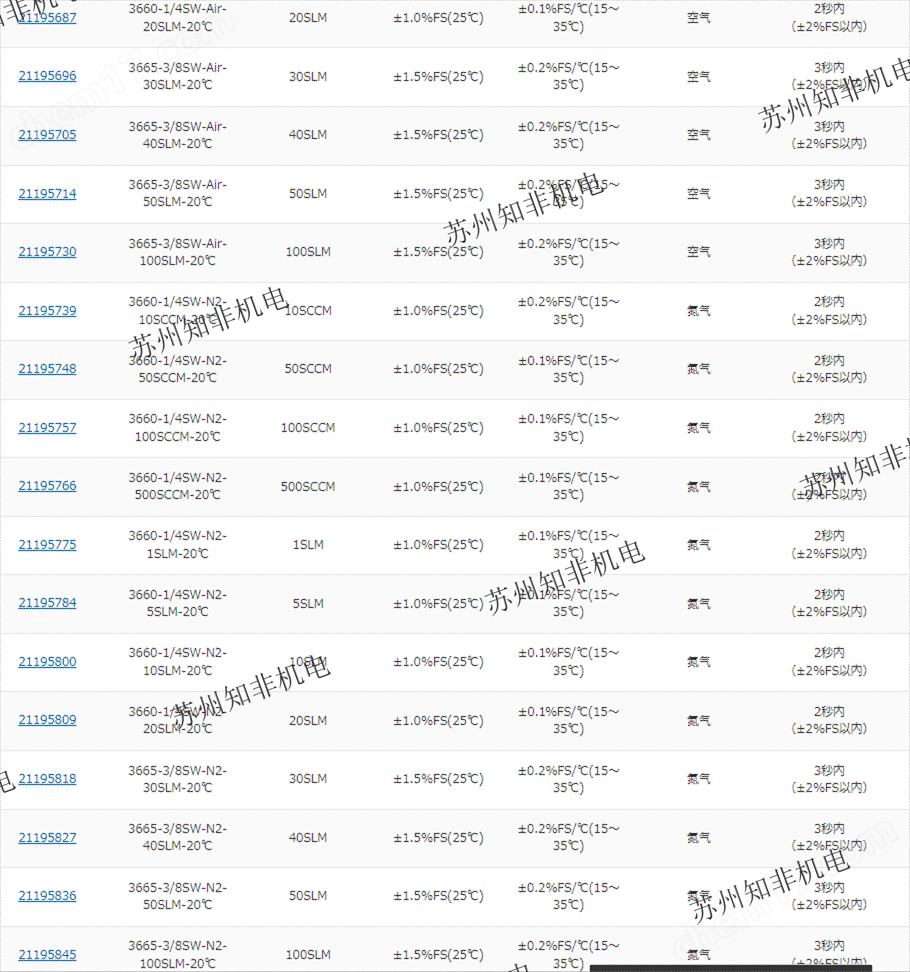

流量FS(N2換算)：10SCCM-20SLPM(3660系列)

30SLPM-100SLPM(3665系列)

氣體種類：所有氣體(腐蝕性、有毒、特殊氣體都可)

傳感器類型：熱式傳感器

閥門類型：電磁比例閥，常閉

控制范圍：2%-100%(3660系列)

5%-100%(3665系列)

控制速度：2%-100%,2秒以內

控制精度：±1.0%FS(3660系列)

±1.5%FS(3665系列)

重復性：±0.5%FS

工作差壓：滿量程FS≤5升/分鐘，49-294Kpa

5升/分鐘≤滿量程FS≤100升/分鐘，98-294Kpa

低差壓特制：2-149Kpa，根據具體流量來定制

高差壓特制：294-784Kpa，根據具體流量來定制

使用溫度：0-50℃

允許濕度：0-90%

泄漏率：大為1x10-8Pa.m3 /sec（不包含He）

產品材質：主體-SUS316

密封圈：Viton

可另選：氯丁橡膠，丁腈橡膠NBR

管路接頭：1/4英寸卡套(3660系列)

3/8英寸卡套(3665系列)

可另選：1/8英寸卡套、1/4英寸VCR、RC1/4英寸、特殊要求可定制

電氣接頭：D型9針

輸入信號：0-5V(模擬信號)

輸出信號：0-5V(模擬信號)

供應電源：+15VDC(±5%)100mA；-15VDC(±5%)200mA

產品重量：800g(3660系列)、1000G(3665系列.

電氣D型9針連線示意圖：

1號針：閥門開關信號(可不接)

2號針：輸出信號0-5V

3號針：電源+15VDC

4號針：電源COM

5號針：電源-15VDC(

6號針：輸入信號0-5V

7號針：輸出信號COM

8號針：輸入信號COM

9號針：閥門電壓輸出日本科賦樂KOFLOC質量流量控制器使用注意：

一：進氣管道上建議安裝上的過濾器、油水分離器使用，保證氣體的干燥干凈《濕度不超過90%(一定不能進水)、雜質粉塵不超過20微米》。

二：用肥皂水對管路進行泄漏檢測時，只能將肥皂水噴灑在管路接頭上，不能噴在儀表或電氣插頭上。

三：安裝前，請將設備管路進行整體吹掃。

四：耐壓1.0Mpa，進口大壓力3公斤。

五：需要進行零點漂移清零的時候，確認進/出口沒流量沒壓力下 再操作。

日本KOFLOCDF550C系列氣體質量流量控制器 質量流量計

簡要描述：

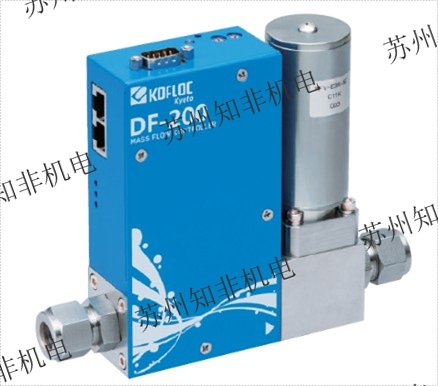

日本KOFLOCDF550C系列質量流量控制器金屬密封數字式

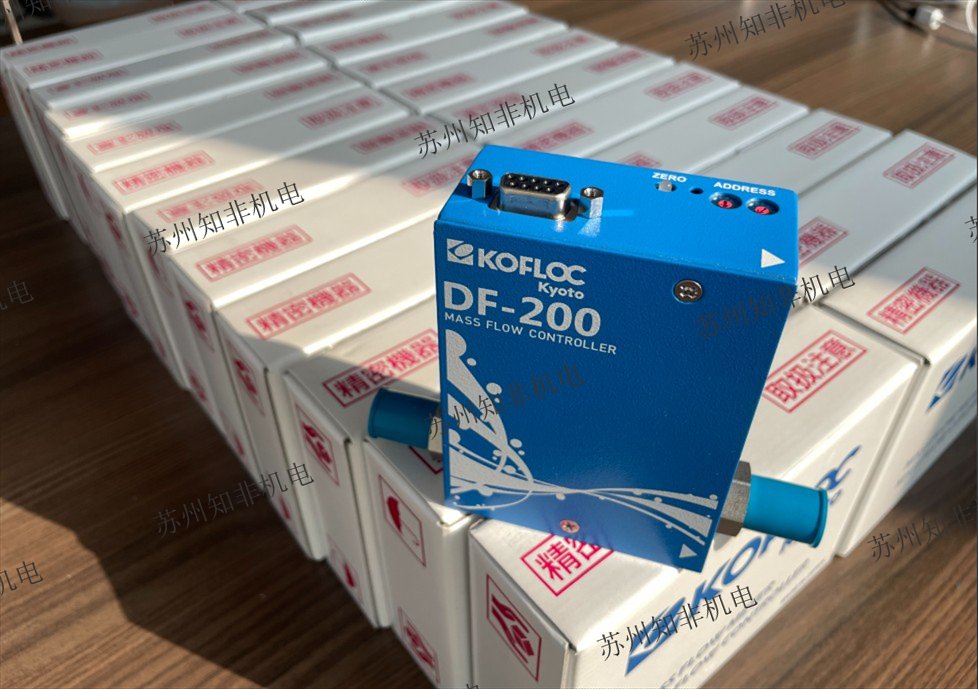

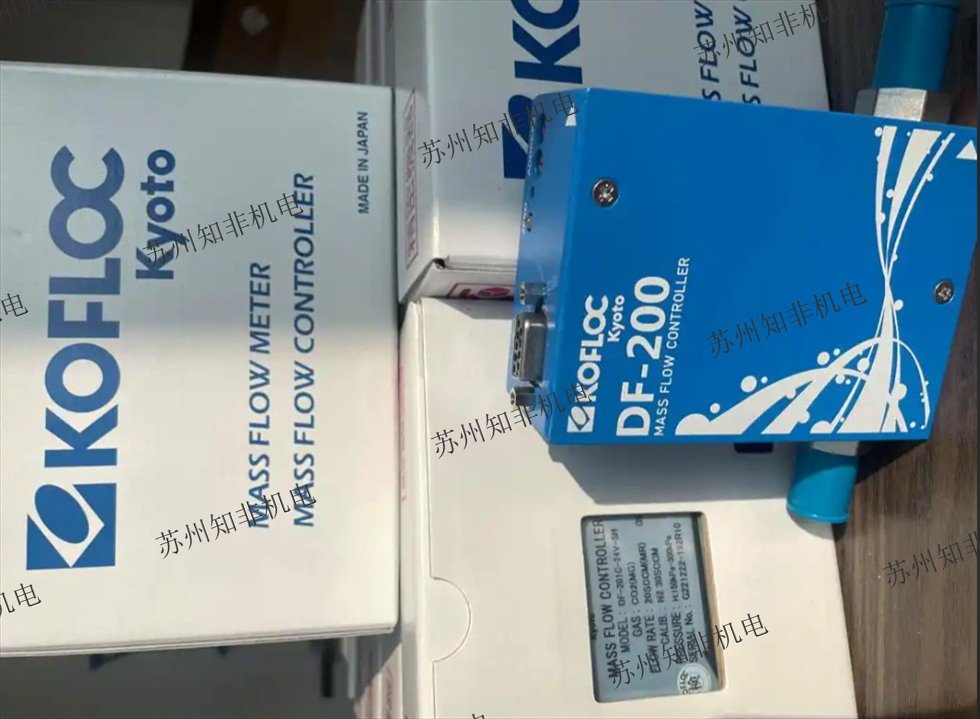

DF550C是基于DF200C基礎上的金屬密封產品，它除開擁有DF200

的高精度、高速度性能之外，在泄漏率方面做的更低，非常適用于

高真空、強腐蝕、劇毒氣體等等在對泄漏率有高要求場合DF550C系列

日本KOFLOCDF550C系列氣體質量流量控制器金屬密封數字式

高真空、強腐蝕、劇毒氣體等等在對泄漏率有高要求場合

泄漏率：1*1011pa·m3/s以下

金屬密封，適用于對泄漏率有高要求場合

性能參數

日本KOFLOC 5400系列質量流量控制器/計無焊接結構，金屬密封，精確度≤±1%，反應時間≤±1/秒，基本性能適用于半導體過程控制，實現了劃時代的低成本。型號5410系列同樣主體的設計價格也十分合理。適用于高真空設備、半導體潔凈室、高純氣體輸送等對泄漏率有很高要求的場合。

通過安裝溫度流量傳感器得到高精確的快速回應

通用的常閉型閥門

無焊接構造，金屬密封確保低的泄露,泄漏率1×10-11Pa?m3/s

采用膈膜閥減少了死區

間距，主體尺寸和連接的設計可以和其它生產商的控制器兼容

流量FS(N2換算)：10SCCM-20SLM

氣體種類：所有氣體(腐蝕性、有毒、特殊氣體都可)，高純氣體

控制范圍：2%-100%

控制速度：2%-100%,1秒以內

另可選：QS快啟動，反映時間更快

控制精度：±1.0%FS以內

線性：

±0.5%FS以內

重復性：

±0.2%FS以內

產品耐壓：980Kpa

泄漏率：大為1x10-11Pa.m3 /sec以內

允許濕度：10-90%

產品材質：主體-SUS316L

密封圈：SUS316L

管路接頭：1/4英寸VCR

產品重量：1000g

6號針：輸入信號(高)

8號針：輸入信號(低)

9號針：閥門工作電壓反饋(可不接)

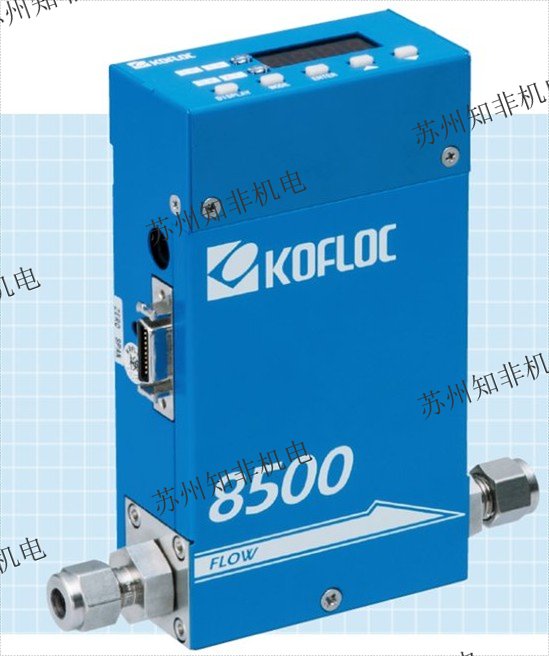

日本KOFLOC8500MM質量流量計配備了LED顯示表頭、RS232/485通訊、多種報警輸出信號使用產品上市以來受到各個行業的客戶青睞，尤其是高校/研究院等單位方便、快捷、直觀是8500MM帶客戶的重要體驗日本KOFLOC8500MM質量流量計的性能參數：

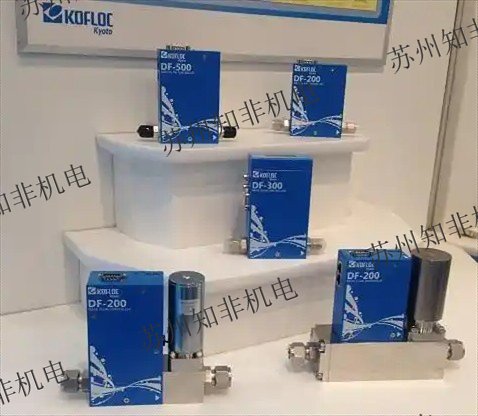

日本KOFLOC DF250C系列質量流量控制器設計精密，精度高，速度快成本較低。用于不同的領域，從實驗室和研究開發項目到各種分析儀器、真空裝置、半導體設備、環境環保儀器、燃燒焊接、新能源設備、生物醫療 等等的標準采用機種，發揮了很好的實際效果。

通過采用熱式原理的全新芯片流量傳感器，實現快速回應。

標配RS485通訊，數字信號保證了控制的精確性，不受外界干擾

流量FS(N2換算)：10SCCM-300SLPM

氣體種類：所有氣體

傳感器類型：熱式芯片傳感器

控制速度：1秒以內(0-50SLM)、1.5秒以內(100-150SLM)、2秒以內(200-300SLM)

控制精度：±1.0%FS(0-150SLM)、±2.0%FS(150-300SLM)、

重復性：±0.25%FS

工作差壓：50-350Kpa

可另選：PTFE、氯丁橡膠，丁腈橡膠NBR

管路接頭：1/4、1/2、3/4英寸卡套

可另選：VCR、RC螺紋可選

電氣接頭：DB型9針

數字接口：RS485，MODBUS-RTU 或 ASCII協議 (以太網接口2個，多串聯99臺)

供應電源：1：+15VDC(±5%)100mA，-15VDC(±5%)200mA

2：+24VDC(±10%)300mA大

熱式質量流量控制器是一種常用于氣體流量控制的設備，它通過測量氣體的熱量傳導能力來實現對氣體流量的精確控制。利用了熱量傳導定律，即在給定的空間內，當流過相同截面積的兩側的氣體溫度差固定時，其熱量傳導速率與流量成正比。

KOFLOC 科賦樂 質量流量控制器

3665-3/8SW

搭載恒流溫差檢測式流量傳感器的高速響應質量流量控制器。

采用常閉閥門，操作方向安全。

規格

閥門類型 比例電磁閥（斷電時關閉）

傳感器類型 熱線繞傳感器

再現性±0.5%滿量程

耐壓（kPa）980(G)

泄漏率（Pa?m 3 /秒）1×10-8以下（不包括He透射）

熱式質量流量控制器通過以下步驟實現對氣體流量的測量和控制：

1.提供恒定的加熱功率：控制器內部配備了一個或多個加熱絲，通過電流加熱絲，使其保持恒定的溫度。

2.測量溫度差：在加熱絲的上游和下游位置設置溫度傳感器，分別測量?jī)商幍臏囟?。由于氣體流經加熱絲時會帶走部分熱量，因此上游和下游位置的溫度存在差異。

3.計算流量：根據測得的溫度差、加熱功率以及氣體的熱導率等參數，計算出流經流量控制器的氣體流量。

4.反饋控制：將計算得到的流量與設定值進行比較，通過調節控制閥門的開度，使得實際流量接近設定值。

主要組成部分構成：

1.流量傳感器：包括加熱絲和溫度傳感器。加熱絲通常由細絲或薄膜形成，具有較高的電阻率和快速響應特性；溫度傳感器可采用熱電阻或熱敏電阻等。

2.控制閥門：用于調節氣體流量，通常采用電磁閥控制閥門的開度。

3.控制電路：包括測量電路、計算電路和反饋控制電路等，用于實時采集和處理溫度、電流信號，并進行流量計算和控制。

熱式質量流量控制器的工作過程如下：

1. 初始化：在啟動前，先對質量流量控制器進行初始化，包括校準和零點調整等。

2.


2.測量和計算：?jiǎn)?dòng)后，加熱絲開始工作，通過測量上游和下游位置的溫度，計算出實際流量值。

3.控制閥調節：將實際流量值與設定值進行比較，根據差異調節電磁閥門的開度，使實際流量逐漸接近設定值。

4.反饋控制：通過不斷的測量和調節，實現精確的流量控制。同時，控制電路會監測控制閥門的工作狀態和溫度變化等，以保證系統的穩定性和可靠性。

適用于以下場景：

1.實驗室研究：用于氣體進樣、流量控制和調節等實驗需求。

2.半導體制造：用于氣體送入、化學蝕刻、氣相沉積等過程的流量控制。

3.環境監測：用于氣體排放、燃燒過程的流量控制和檢測。

4.化學工程：用于化學反應、氣體供應系統等的流量控制和調節。

5.醫療器械：用于氣體輸送、呼吸機等醫療設備中的流量控制。

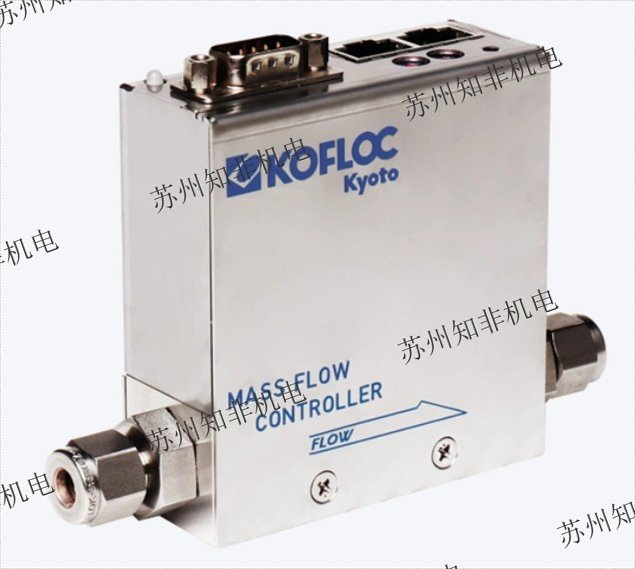

日本KFLOC DF550C系列數字式質量流量控制器，金屬密封,泄漏率1×10-11Pa?m3/s

標配RS485，MODBUS-RTU協議 (以太網RJ-45網線接口2個，多串聯99臺)，適用于高真空

設備、半導體行業、高純氣體/強腐蝕/有毒氣體 等對泄漏率有高要求的場合。

無焊接構造，金屬密封確保低的泄露,泄漏率1×10-11Pa?m3/s

間距，主體尺寸和連接的設計可以和其它生產商的控制器兼容00mA大

流量FS(N2換算)：10SCCM-10SLM

傳感器類型：新型熱式傳感器

產品重量：1100g
