意大利伊萊科ELETTROTECLM1 / LM2 / LMM1 GSPA – GPA – GTPA – PVC液位指示器

意大利伊萊科ELETTROTEC本體材料PVC常用型號

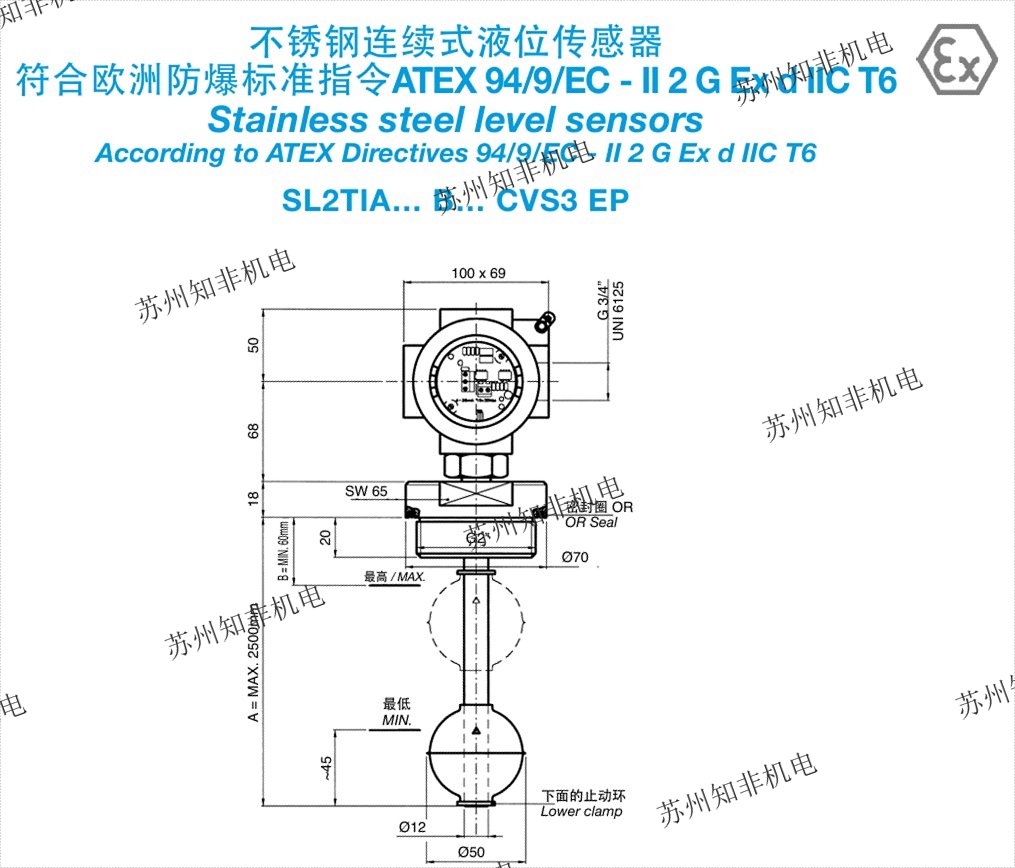

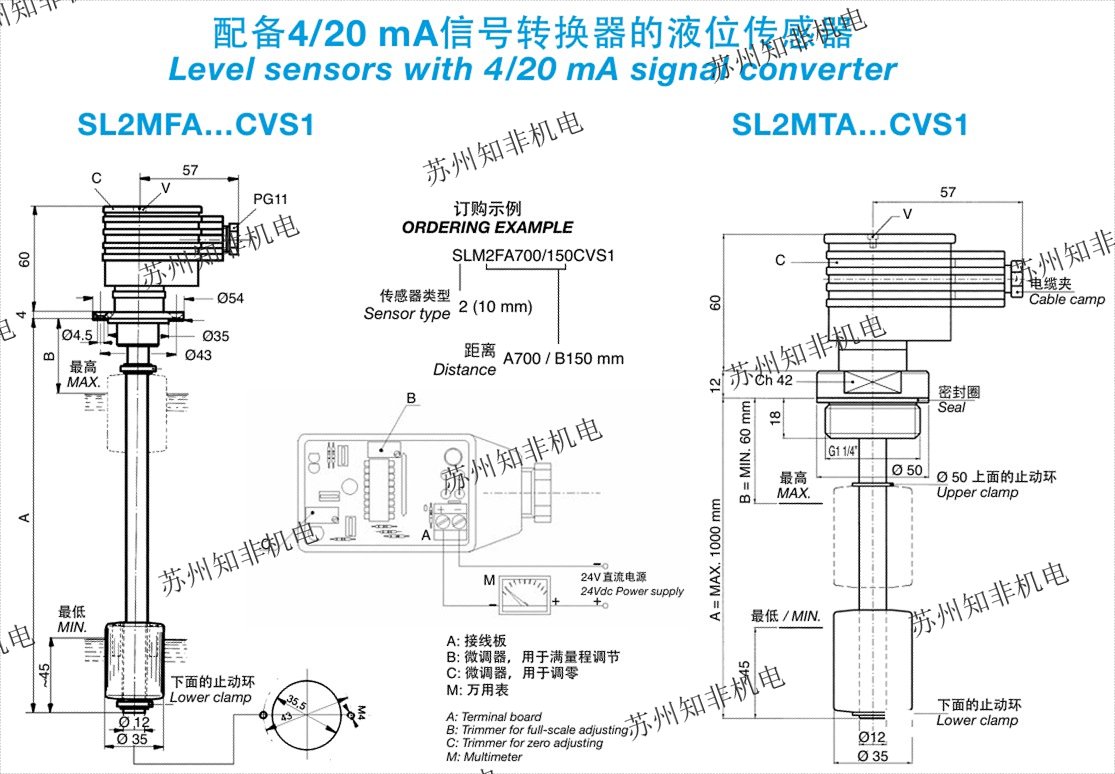

SL2FIA700/150CVS2不銹鋼液位變送器SL2TIA700/150CVS2

SL2FIA700/150CVS1不銹鋼液位變送器SL2TIA700/150CVS1

SL2FA700/150CVS1液位計SL2TA700/150CVS1

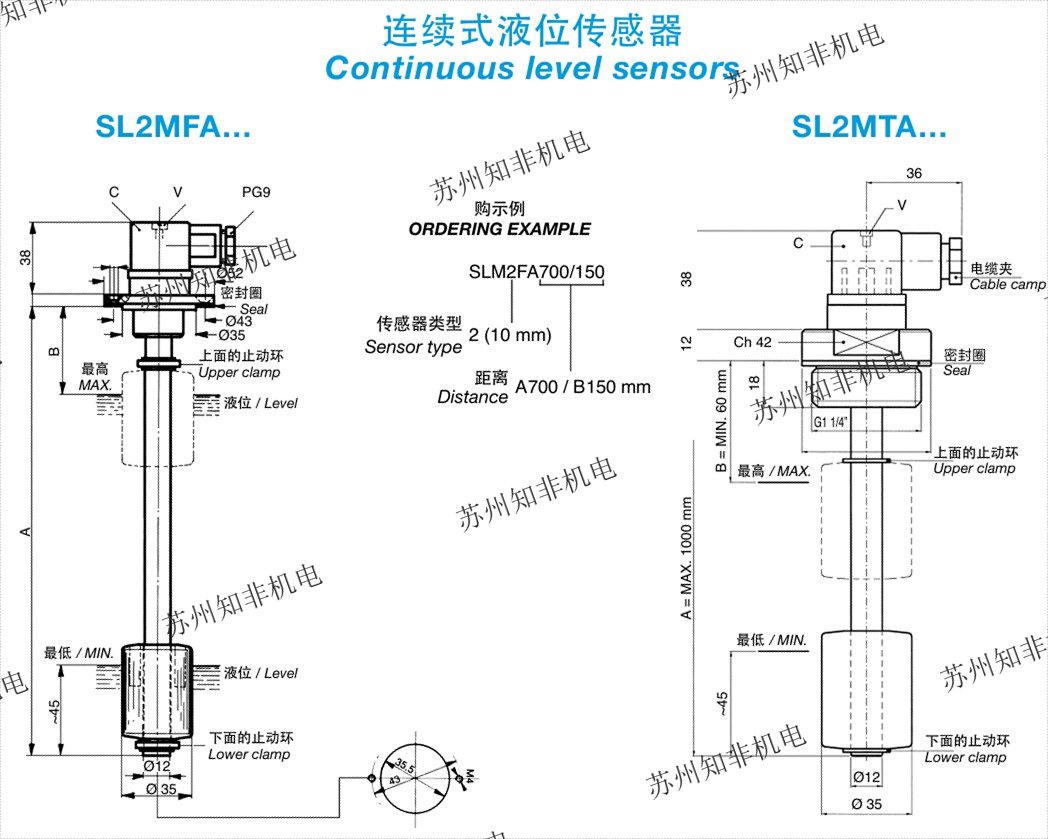

SL2MFA700/150CVS1液位控制器SL2MTA700/150CVS1

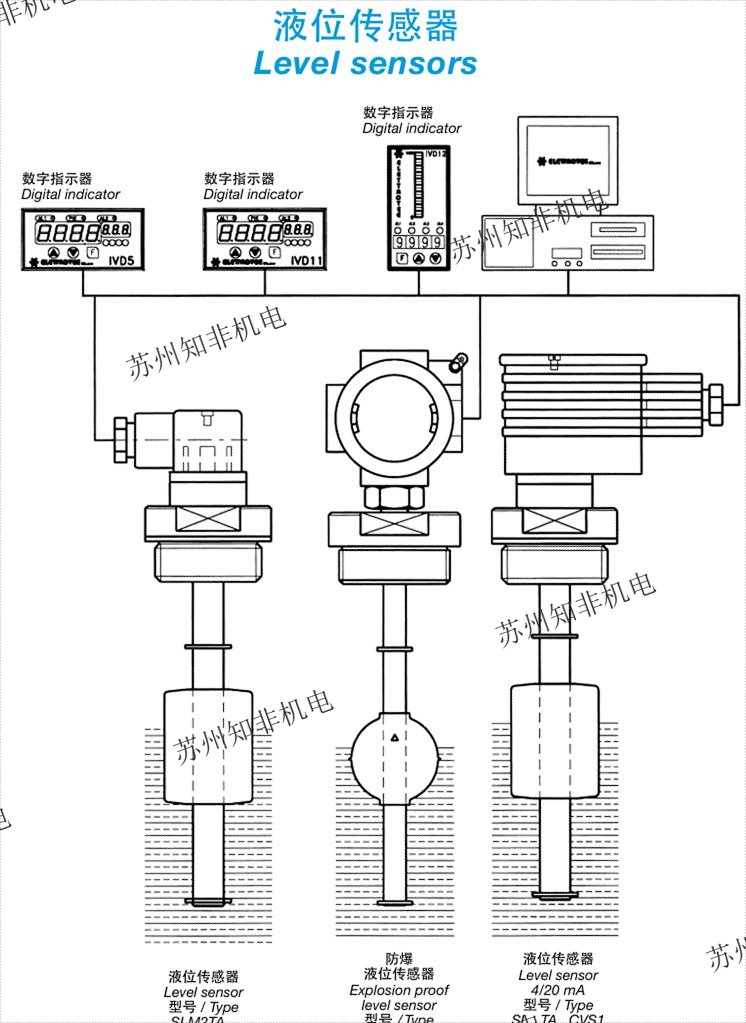

SL2FIA700/150液位傳感器SL2TIA700/150

SL2FA700/150液位計SL2TA700/150

SL2MFA700/150液位計SL2MTA700/150

GRL2FA1000NAB900NC,

GRL1FA500SCB300NA,

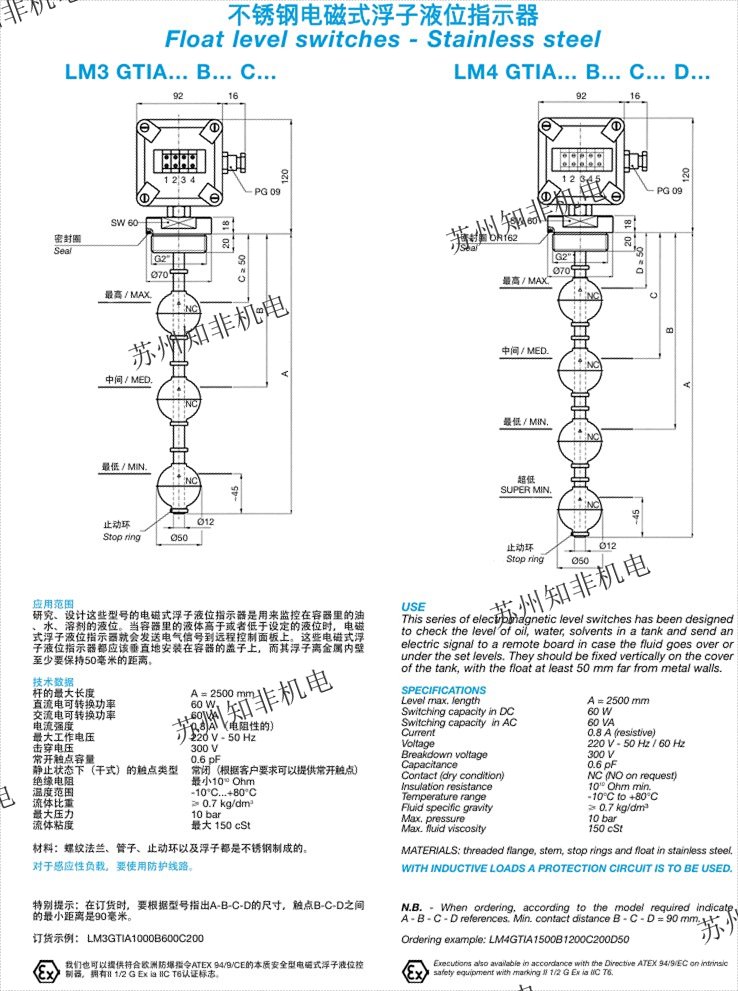

LM4GTPA1500B1200C200D50,LM3GTPA1000B800C50

LM3GTA1200B500C100EP 液位監視器: LM4GTA1500B1200C200D50EP

意大利伊萊科ELETTROTEC浮子材料PVC

意大利伊萊科ELETTROTEC接頭材料PVC

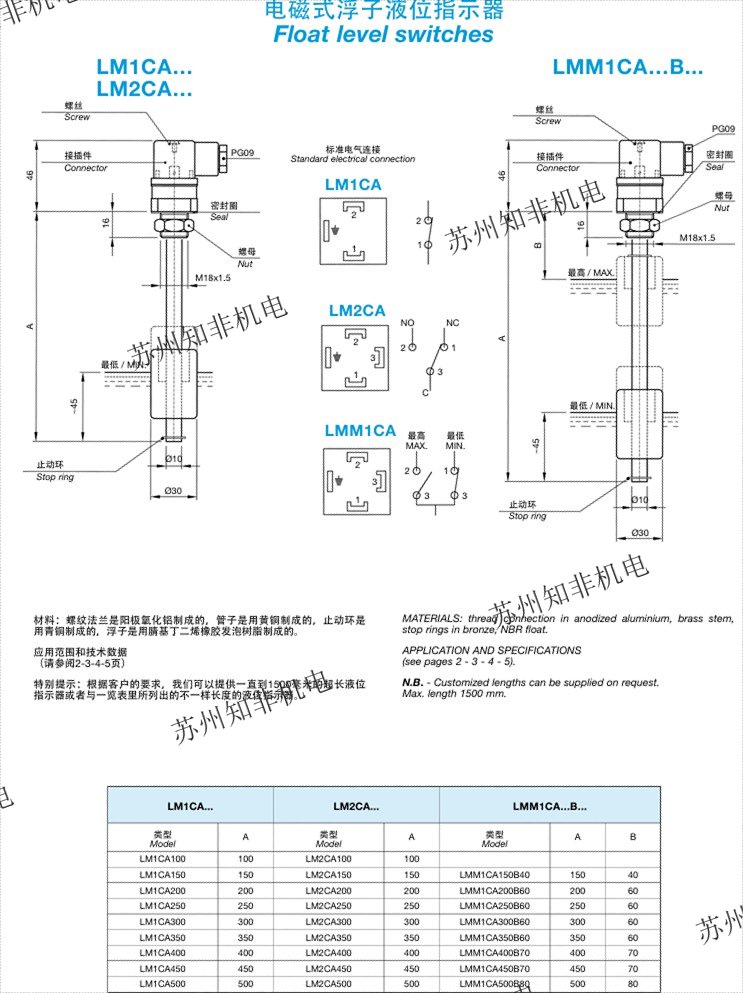

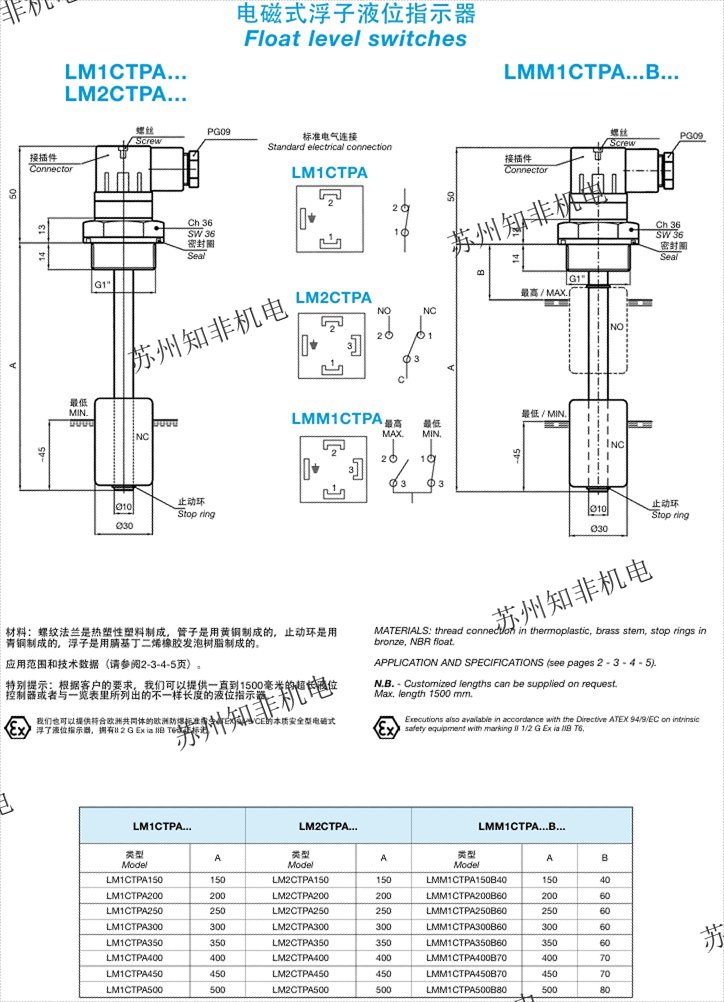

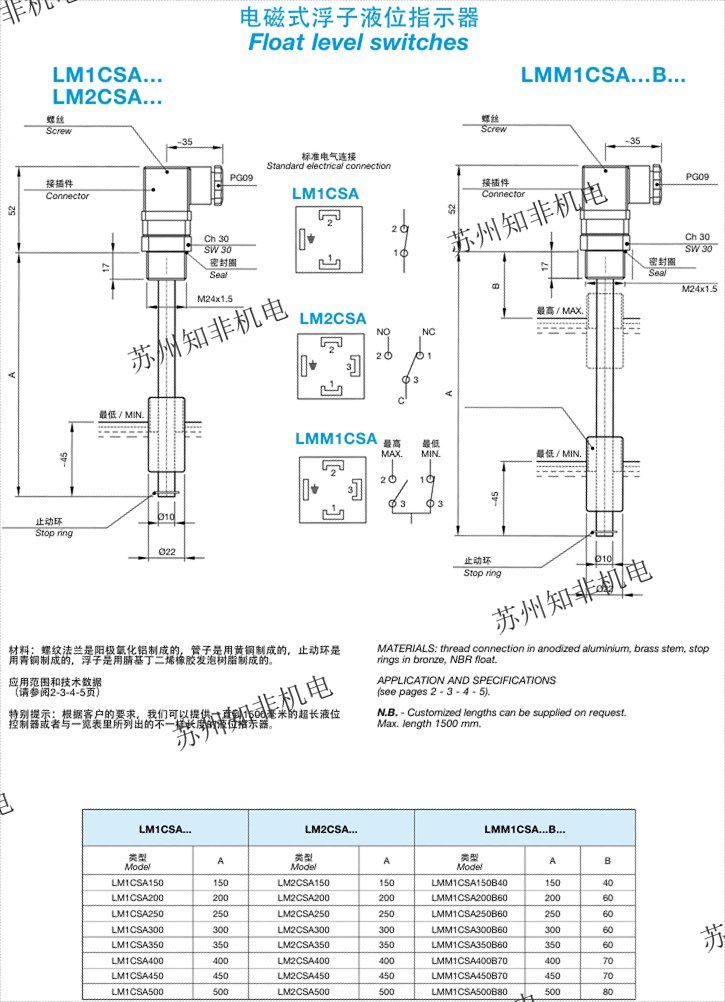

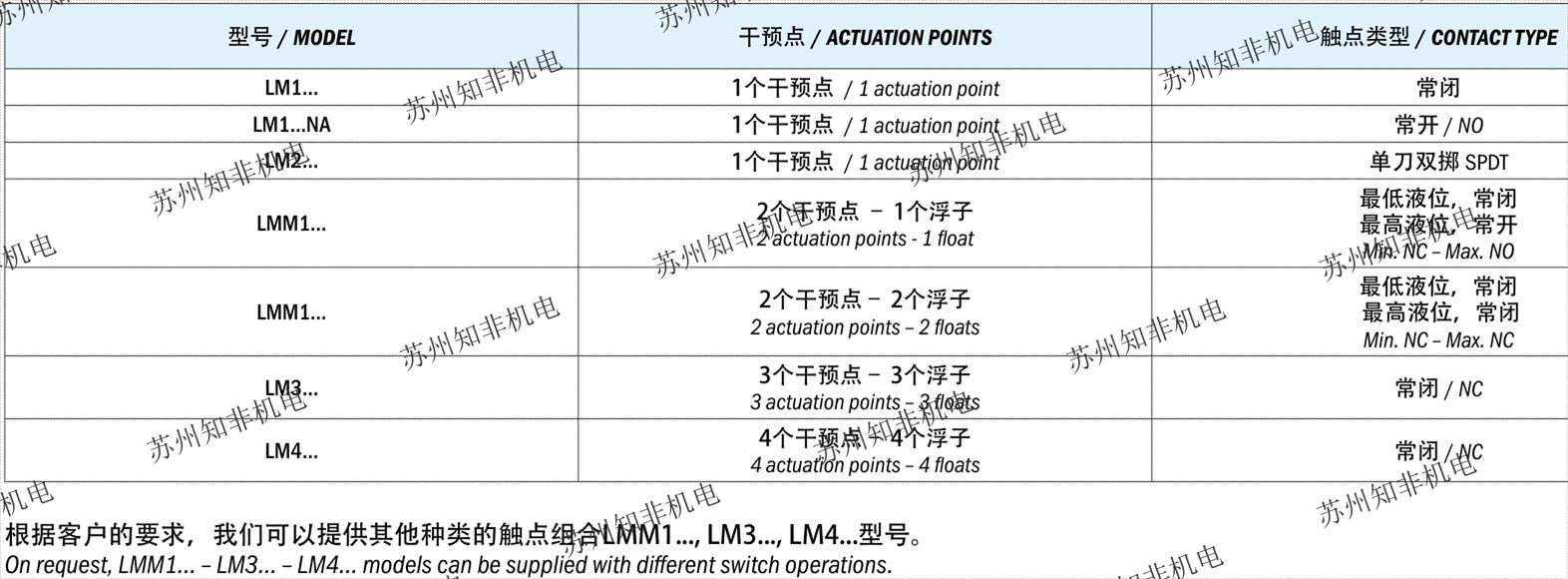

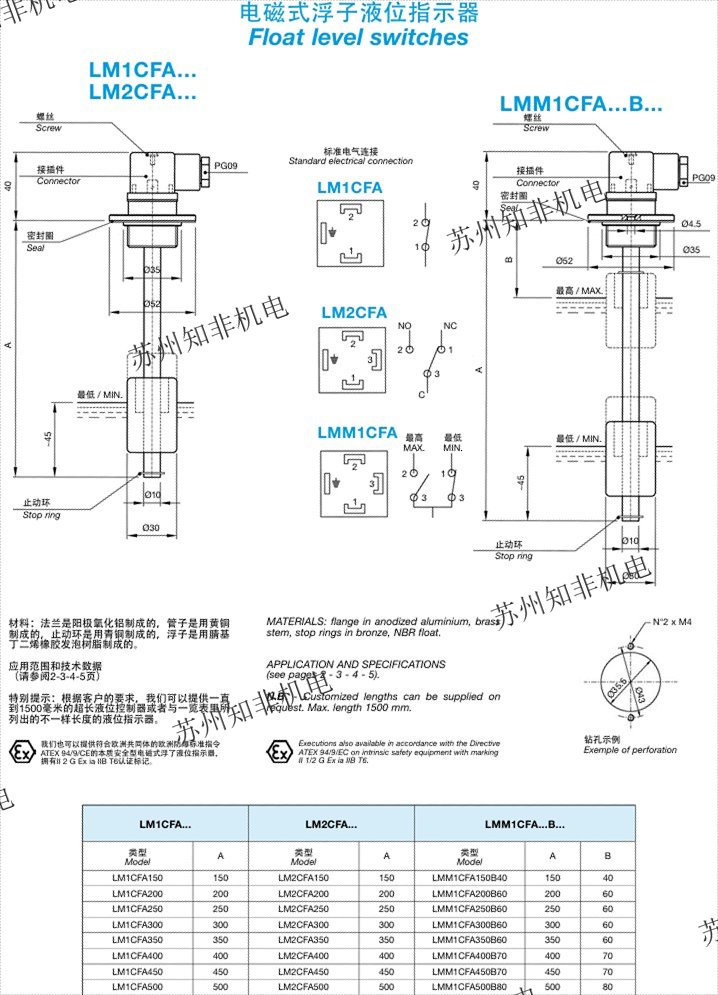

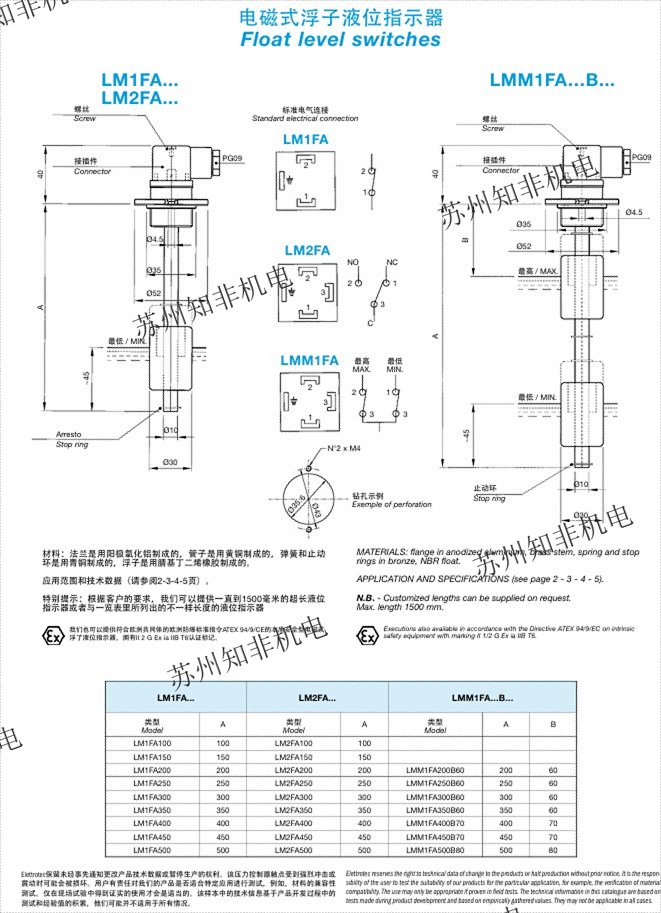

干預點LM1 – 1個常開常閉觸點干預點/ LM2 – 1個單刀雙擲觸點干預點/ LMM1 – 2個常開常閉觸點干預點

安裝GSPA – G3/8″ 螺紋 / GPA – 法蘭 ? 92 / GTPA – G2″ 螺紋

電氣連接GSPA – 500毫米長電纜（標準）/ GPA/GTPA – DIN 43650 – PG09 – IP65

電源切換LM1/LMM1 – 60W/VA /

LM2 – 30W/VA

電流強度LM1/LMM1 – 0.8A（電阻）/ LM2 – 0.5A（電阻）

意大利伊萊科ELETTROTEC大電壓220 V – 50 Hz

溫度范圍-5°C … +50°C

意大利伊萊科ELETTROTEC大壓力5公斤

流體比重0.85 kg/dm3

流體粘度150 cSt

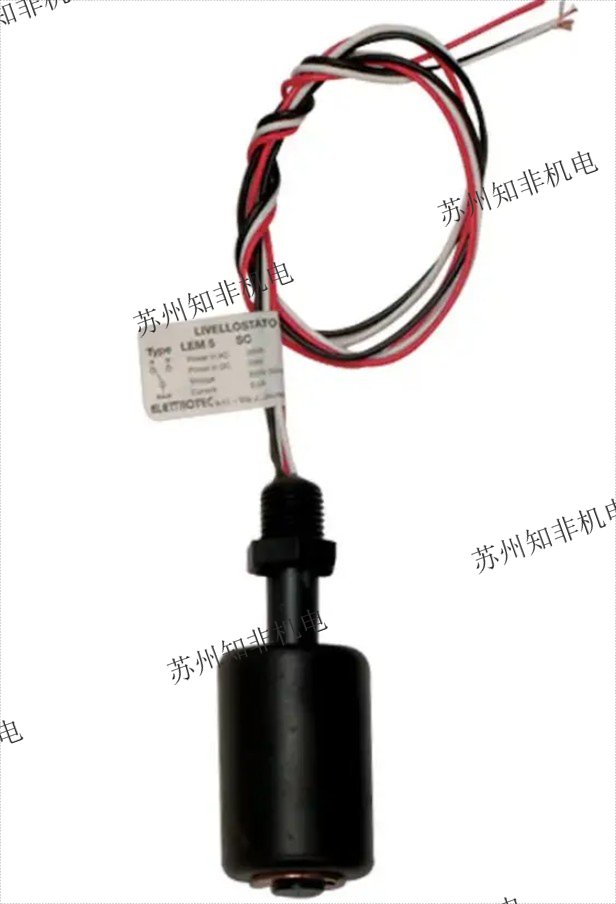

磁性浮子液位開關 LEM5

產品規格型號

所用技術

磁性浮子

媒介

用于液體

材料

塑料

安裝類型

螺紋

其他特性

經濟型

工藝溫度

多: 80 °C

(176 °F)

少: -10 °C

(14 °F)

工藝壓力

多: 5 bar

(72.52 psi)

少: 0 bar

(0 psi)

產品介紹

干預點 - 1或2個帶有常開 – 常閉 – 單刀雙擲觸點

安裝 - G1/4”

電氣連接 - 500毫米長電纜（標準）

電源切換 - 常開/常閉觸點 – 60W/VA 單刀雙擲觸點 – 30W/VA

電流強度 - 常開常閉觸點 – 0.8A（電阻式）/ 單刀雙擲觸點 – 0.5A（電阻式）

大電壓 - 220 V – 50 Hz

流體比重 - 0.7 kg/dm3

流體粘度 - 150 cSt

尺寸 - LEM5CN – 82 mm / LEM5LN/LEM5M – 146 mm

尺寸大長度2500毫米

意大利伊萊科ELETTROTEC除了改善操作和確保安全外，還用于監測氣動系統的壓力，當達到設定的壓力值時，提供輸出信號。例如，壓力開關可以確保當油箱內的壓力值達到要求時，向壓縮機發出關閉或打開的信號。

在制冷和加熱回路中，對熱力學參數進行監測是非常重要的。伊萊科產品可確保設備高效可靠地運行，避免了由于這些條件的過度變化而帶來的風險。

意大利伊萊科ELETTROTEC擁有RINA和Lloyd’s的壓力和液位控制裝置認證，這使其產品能夠滿足船舶制造商的需求。這些裝置的高質量確保了有效和持久的服務。由于它們會受到?jīng)_擊、磨損和振動的影響，因此對于液位開關來說，它們采用全密封設計，以確保精度和可重復性。

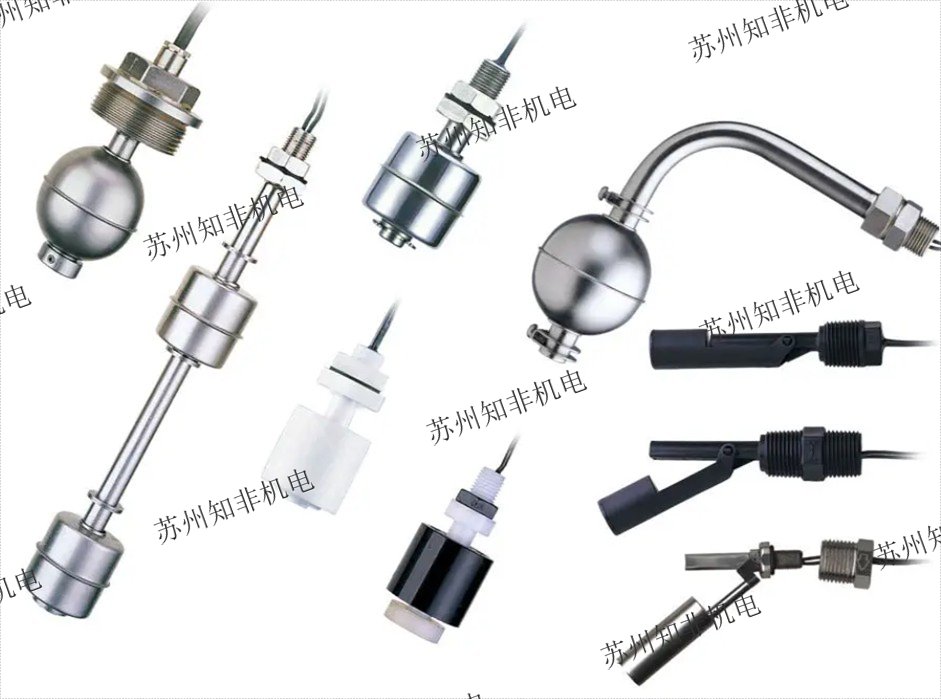

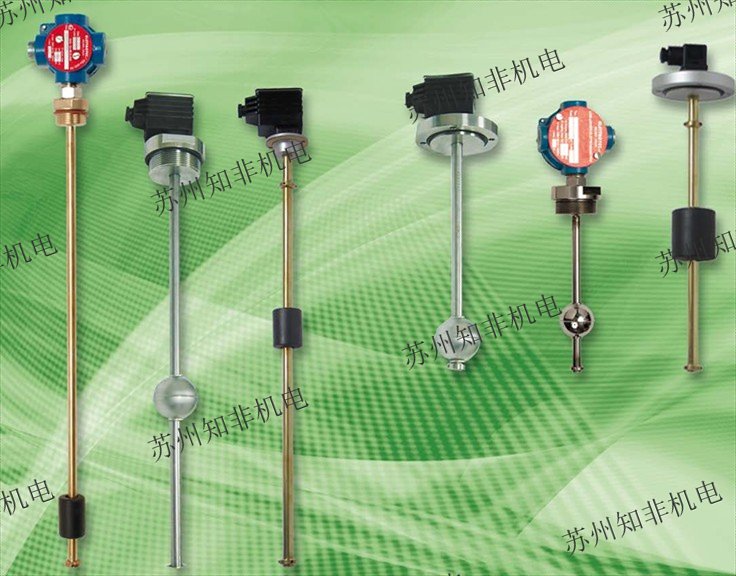

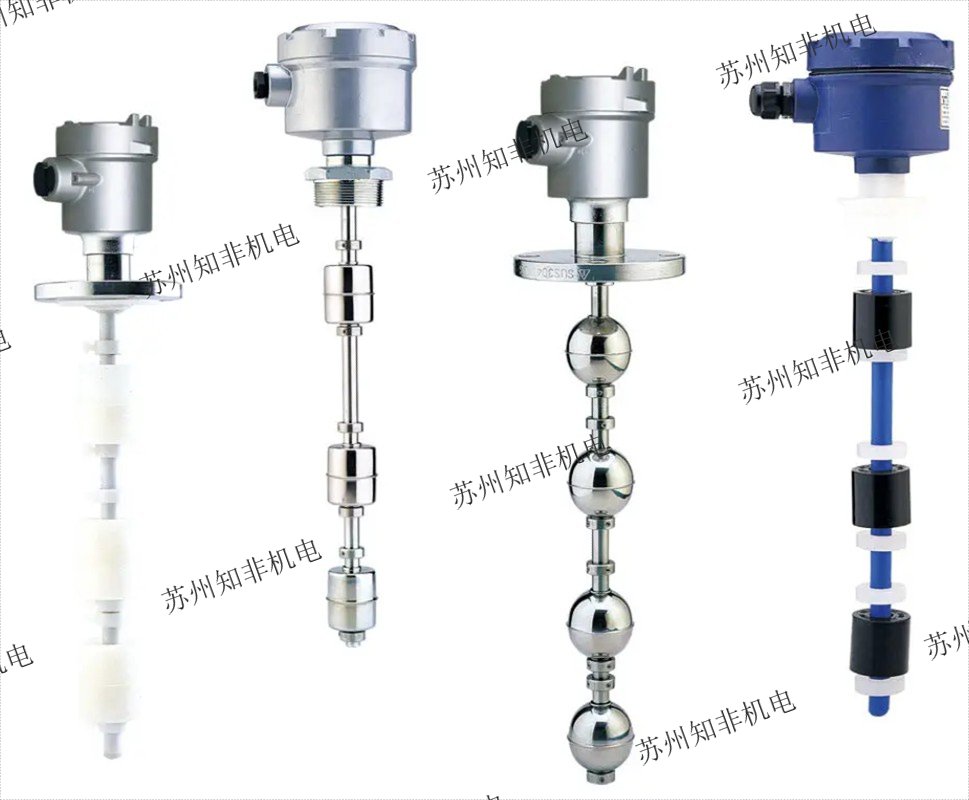

意大利伊萊科ELETTROTEC有限公司浮子式液位指示器是為了滿足流體液位控制領域里各種不同的應用需求而研究、設計的。ELETTROTEC伊萊科提供的浮子式液位指示器品種范圍很廣，

有標準型的，配備一個或兩個浮子；也有按照客戶要求的長度來定制的，從而確保了選擇時的大靈活性，保證了客戶一定可以找到適合于自己需求的以及特定的解決方案。伊萊科可以提供特殊配置，也可以提供單個干預點/單個浮子，多可以提供四個浮子（根據型號來定），長度可以一直到2500毫米。對于液體接觸部分，ELETTROTEC所使用的材料有鋁、熱塑型塑料、聚氯乙烯、腈基丁二烯橡膠、尼龍、德國Hostaform聚甲醛、黃銅以及不銹鋼。ELETTROTEC伊萊科提供的浮子式液位指示器可以是與法蘭連接與英制管螺紋或者公制螺紋連接，德國標準DIN接插件或者接線盒。根據客戶要求，伊萊科還可以提供特別長度的連接電纜，用于高溫情況下的硅膠電纜，根據要求提供符合歐洲防爆標準指令A(yù)TEX94/9/CE的防爆型（Ex tD）和本安型（Ex ia）。

ELETTROTEC伊萊科的浮子式液位指示器特別適用于使用在液壓設備、潤滑設備、工業機動車輛、發電設備、液體儲存設備、食品和醫藥工業、水處理以及水清潔設備等領域里。伊萊科ELETTROTEC還可以提供適用于船舶設備以及海上用的特別配置的浮子式液位指示器。這些液位指示器都通過了意大利船級社（R.I.N.A.）、英國勞埃德船級社（Lloyd's Register）的認證。我們提供威卡相應替代型號，平替型號可滿足技術要求！

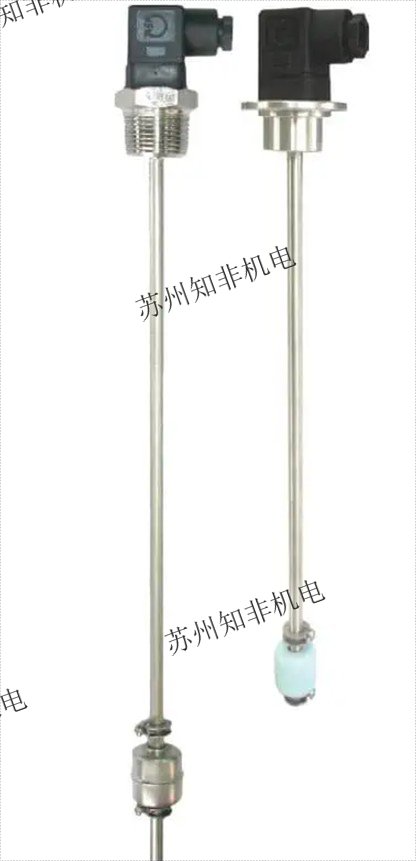

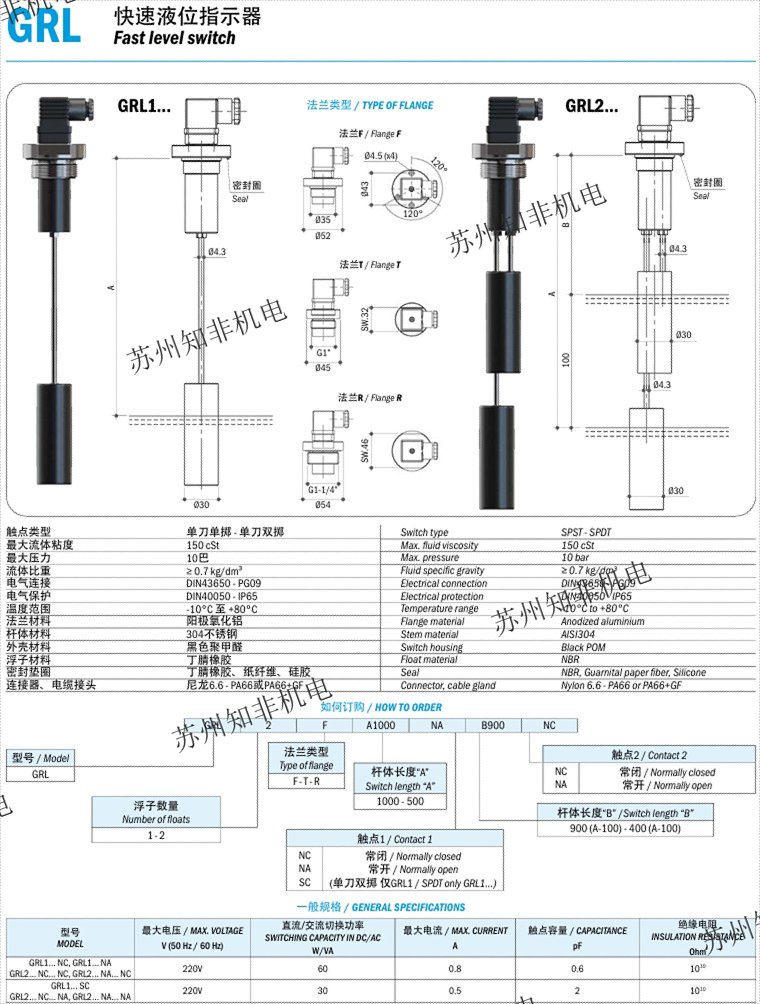

GRL – ELETTROTEC快速液位指示器

我們使用威卡產品進行平替，替代型號參數可滿足使用要求。

直流/交流切換功率60 W/VA

電流0.8 A（電阻式）

電壓220 V

觸點容量0.6 pF

絕緣電阻1010 Ohm

觸點類型單刀單擲 – 單刀雙擲

大流體粘度150 cSt

大壓力10巴

流體比重≥ 0.7 kg/dm3

電氣連接DIN43650 – PG09

電氣保護DIN40050 – IP65

溫度范圍-10℃ 至 +80℃

法蘭材料陽極氧化鋁

桿體材料304不銹鋼

外殼材料黑色聚甲醛

浮子材料丁腈橡膠

密封墊圈丁腈橡膠、紙纖維、硅膠

連接器、電纜接頭尼龍6.6 – PA66或PA66+GF

工作原理

伊萊科ELETTROTEC浮子式液位指示器的工作原理非常簡單和直接。密封在管子里的彈簧開關，在受到位于浮子里永磁鐵所產生磁場的作用下，隨著液位沿著管子進行滑動，使得開關的電氣觸點轉換，變?yōu)榇蜷_或者關閉。ELETTROTEC伊萊科的浮子式液位指示器通常垂直安裝在容器頂部，但也有些型號適宜于側面安裝。所有型號安裝的大傾斜度一直到15度都能正常工作。有些配備有一個或者兩個干預點的型號具有可轉換的觸點，因此，既可以以常閉也可以以常開的方式進行工作，只需拆下浮子并轉換一下，將其觸點換成另一種觸點即可。然而，大部分型號都沒有配備可轉換的觸點，因此，訂貨時必須明確指出所需要的觸點類型是常開還是常閉觸點。
