芬蘭VAISALA維薩拉硅芯片是運用先進的知識并使用先進的機器和工藝制造的。成功的流程背后是高性能的監測和測量儀器。

每個硅芯片都應該按預期發揮作用，并且在制造時使用適量的材料、能源和其他資源。

通過高質量的測量保證成功

從濕到干再從干到濕

從半導體晶圓制造、微電子制造到半導體封裝，為您的關鍵處理步驟配備值得信賴且可靠的測量，以實現高產量、可預測性、成本效益和穩定的質量。

我們提供測量濕度、露點儀儀、溫度、壓力和濕化學品濃度的儀表。每種產品都會生成有關制造環境的精確數據，并提供良好的準確性、長期的穩定性和快速的響應時間，以優化流程，提高產量和安全性，生產性能良好的芯片。

有鑒于此，可以說維薩拉是半導體制造商和 MEMS 代工廠、半導體設備制造商和 OEM、晶圓廠運營商和材料供應商理想的測量合作伙伴。

從前端到后端一直到客戶，我們?yōu)槟峁┑姆铡?/p>

選擇維薩拉的理由

專為半導體制造而設計

維薩拉提供的產品和恰當?shù)膮?shù)，為半導體制造提供穩定的測量。

產品設計保證測量精度

選擇具有支持生態系統的產品，實現優化的擁有成本和極低的生命周期成本。

避免風險 — 從濕到干，選擇可靠的產品

維薩拉的產品涵蓋整個測量范圍，以及從濕到干所需的一切，包括適用于特定應用的產品。

半導體制造應用

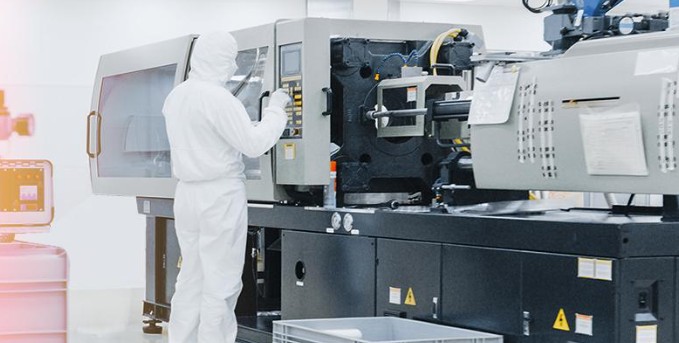

潔凈室、暖通空調系統的環境測量

通過空調系統 (HVAC) 控制濕度

濕度水平也會影響半導體制造過程。濕度過高會導致敏感設備上出現凝結現象，從而可能導致半導體器件出現缺陷。精密空調系統有助于控制濕度水平并發揮預防作用。

利用耐用產品清洗晶圓

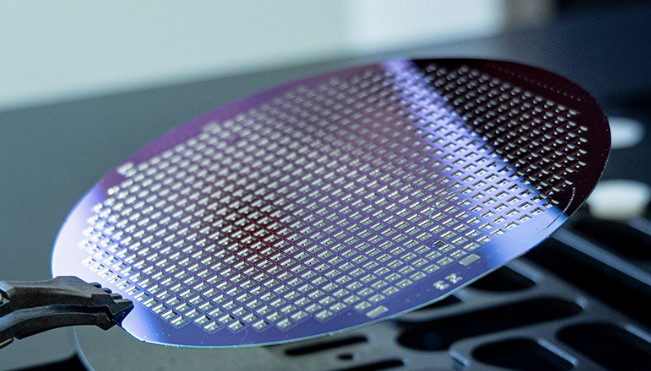

晶圓清洗是半導體制造中的關鍵流程，用于去除硅晶圓表面的污染物、顆粒和殘留物。該流程確保集成電路 (IC) 和其他半導體器件的可靠性和功能性。

更高的耐用性

清潔劑可能包含酸、各種溶劑和水，可能存在這些殘留物，因此需要測量探頭具有更高的耐用性。

維薩拉提供耐腐蝕探頭，并且不含金屬接液部件，專為晶圓清洗流程而設計，可耐受高濕度和刺激性化學物質。

確保清洗后的芯片干燥以防止污染和顆粒粘附非常重要。

光刻中的晶圓步進機

光刻中的晶圓步進機是集成電路 (IC) 和其他半導體器件生產過程中的另一個關鍵處理步驟。在這個步驟中，將光圖案投射到涂有感光材料（光刻膠）的硅晶圓上，從而將所需的圖案蝕刻到晶圓上。因此，一些光刻區域的濕度公差可能嚴格控制在 ±1% 范圍內。

溫度控制可使晶圓圖案保持零變化

步進機中的質量測量探頭可提供穩定的溫度測量，并防止晶圓因溫度波動而導致圖案尺寸發生變化。晶圓圖案尺寸錯誤會對半導體器件的整體質量和性能產生不利影響。

濕度控制確保光學元件穩定性

晶圓步進機依靠精密的光學系統將圖案投射并蝕刻到晶圓上。任何溫度或其他環境條件的變化都會影響這些光學器件的穩定性和準確性。

氣壓控制可確保精確的光刻和流程穩定性

測量氣壓對于光刻流程的光學精度和準確度至關重要，因為氣壓直接影響空氣的折射率，進而影響晶圓步進機的光學元件性能和光刻光的波長。

焦點和深度控制

使用快速、準確的測量儀表測量和控制氣壓來防止圖像失焦。

通過濕度控制保持芯片探針臺不結冰

晶圓探針臺通過測試芯片來識別有缺陷的晶圓。測試在低至 -40 攝氏度的低溫下進行，以確保芯片能夠在極端溫度下正常工作，例如，如果以后打算在車輛中使用的話。

測試環境必須保持干燥，露點儀儀溫度低于 -40 攝氏度，這樣芯片上就不會有冰沉積，否則回到室溫條件時，冰會變成水并在芯片上聚集雜質。

維薩拉為芯片探針臺提供精確的露點儀儀探頭。

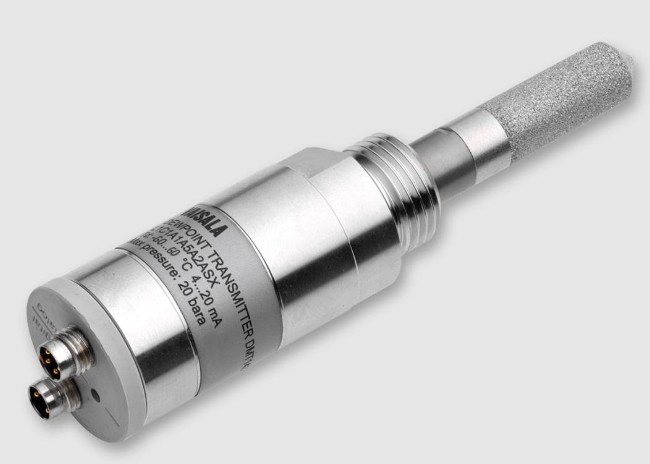

了解 DMT143

保持超純氣體的純度

保護昂貴的過程氣體免受濕氣污染。氣體質量影響芯片質量，因為即使是微量的雜質也會導致缺陷或故障。水分會與某些材料發生反應或在氧化等過程中引入缺陷。

快速反應的探頭將快速檢測到任何水分，并在達到設定的限值時發出警報。

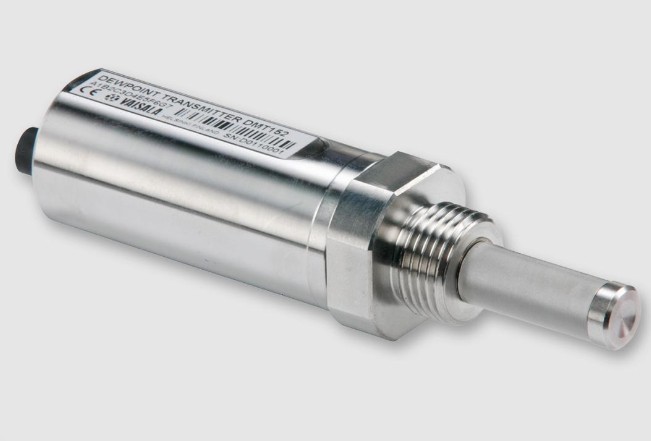

了解 DMT152

確保潔凈室的壓差

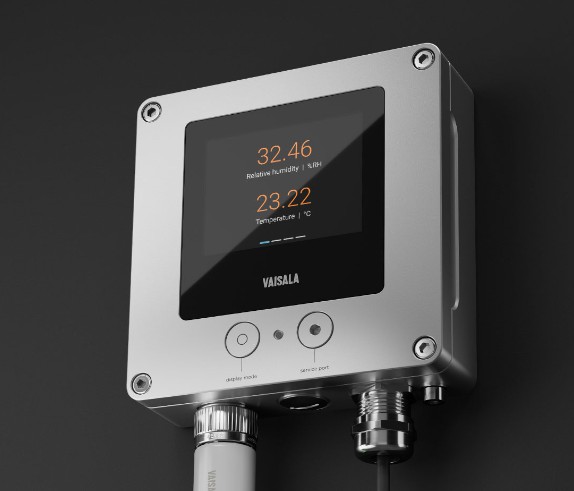

使用我們靈敏的探頭，可輕松將潔凈室的壓差保持在 ISO 14644 標準。使用維薩拉的模塊化 Indigo 系統，您可以將壓差和濕度測量探頭連接到同一個 Indigo 變送器。

了解我們的壓差探頭 PDT101 和 PDT102。

維薩拉 PDT101

維薩拉 PDT102

優化并實時測量濕化學品的濃度

半導體晶圓廠在整個制造過程中要消耗數以噸計的化學品。確保每種化學品的可靠性，避免可能導致昂貴的設備污染和晶圓廢品的規格偏離。

晶圓廠化學工藝監測

內容和客戶案例

Expert article

Boost wafer quality and yield through data-driven real-time slurry management

The composition of the slurry used in the chemical mechanical polishing (CMP) processing step greatly impacts wafer quality. Vaisala's inline process refractometers enable real-time monitoring of slurry composition, ensuring batch-to-batch consistency and optimal wafer quality.

Read more

專業文章

如何改進極端干燥環境中的濕度測量

流程工業高純氣體案例

純氣體生產或半導體制造等某些要求嚴苛的工業流程，需要非常精確地測量微量水分含量。

案例

超越所見，不負所托

隨著市場環境的優化升級和國家政策的有利驅動，新能源汽車、智能駕駛、智能終端和5G等下業對集成電路的需求激增。而作為典型的高精尖產業，集成電路的制造對生產環境和工藝的要求極為苛刻。其中，潔凈室的建設是集成電路制造中的關鍵環節，對終產品的性能具有至關重要的影響。

信息

維薩拉是許多半導體制造廠測定鎢的 CMP 研磨液中 H2O2 濃度的儀器供應商

維薩拉 K?PATENTS 半導體行業用折光儀為半導體制造環境設計。該儀器尺寸小且不含金屬，因此適合在不影響工藝的情況下測量化學物質。

eGuide

Understand and utilize real-time data in CMP process

Accurate and fast RI and RH measurements for optimized CMP tool performance

Did you know that the refractive index or RI measurement with an inline process refractometer is a safe, cost-effective,

real-time, low-maintenance process monitoring method to accurately determine wet chemical concentrations?

Learn more

Blog

Quality semiconductor products need quality machinery enhanced with the best monitoring equipment

In this blog, we look at Vaisala’s range of humidity and pressure sensors that ensure accurate measurements for manufacturers of the machines used to produce semiconductors.

水分是半導體制造過程中影響較大的污染物之一 —— 準確測量水分、濕度和溫度

為避免產品質量和產量出現問題，在半導體制造過程中必須尤為謹慎地監測濕度和溫度水平。維薩拉的高精度測量解決方案適用于制造工藝流程中的關鍵步驟，響應非常迅速，且能夠適應各種環境條件。

Webinar

Optimize Wafer Quality and Yield with Real-time Data During the CMP Process

Register for this webinar to learn why Vaisala process refractometers have been installed by hundreds of semiconductor manufacturers worldwide. We’ll review the technology behind our measurement solutions and share common applications before sharing sample use cases from fabricators.

Register to watch

在線研討會

保障半導體和電池制造的正常產出

在半導體和電池制造工藝流程中，雜質會導致產品質量大幅下降。尤其是水污染，因為水分蒸發產生的熱量和膨脹產生的壓力會引起各種問題，從而導致半導體和電池的質量和性

能下降。

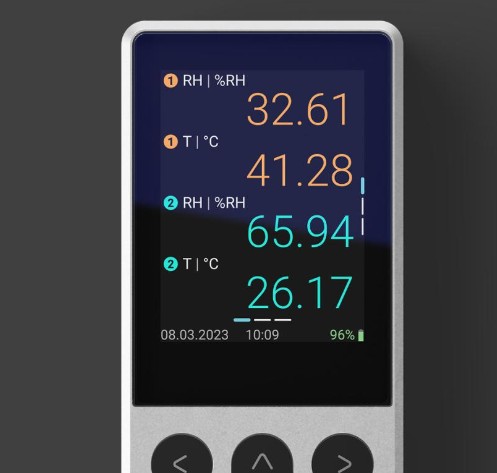

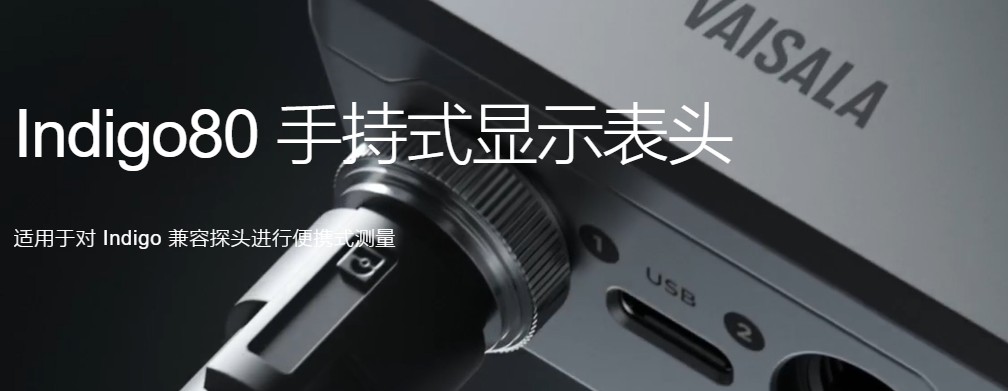

Indigo80 手持式顯示表頭

適用于對 Indigo 兼容探頭進行便攜式測量

用于現場采樣和校準、數據分析和診斷

Indigo 數據處理單元和探頭系列中的新成員 Indigo80 是一款緊湊型手持式顯示表頭和數據記錄儀。Indigo80 適合用于現場采樣、數據分析和診斷，可以測量多項參數：

濕度

溫度

露點儀

二氧化碳

汽化過氧化氫

油中微量水分

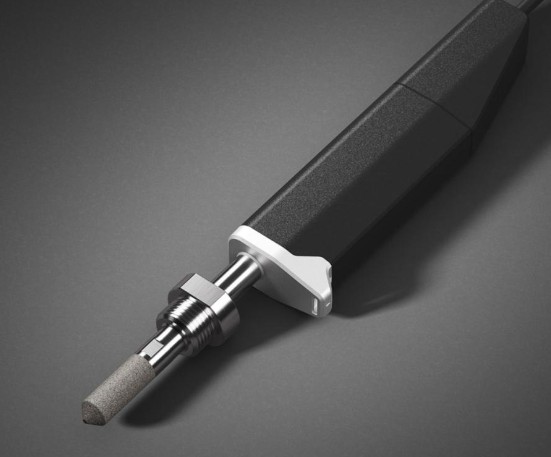

DMP80 DRYCAP? 手持式露點儀和溫度探頭

用于抽查和校準露點儀測量

DMP80 探頭與 Indigo80 手持式設備兼容。DMP80 是 Indigo 系列探頭和數據處理單元中的一員，它經過優化，可在多種溫度和壓力下執行過程露點儀測量的便攜式數據記錄和測量抽查。DMP80 能經受顆粒物污染、冷凝、油蒸氣和大多數化學品，響應時間短，長期穩定，在動態和低露點儀應用中性能良好。要進行設備分析和配置，可以將 HMP80 探頭連接到維薩拉 Insight 軟件 Windows? 版。

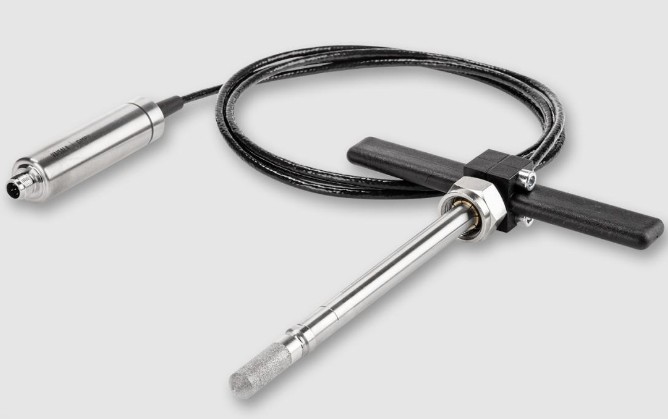

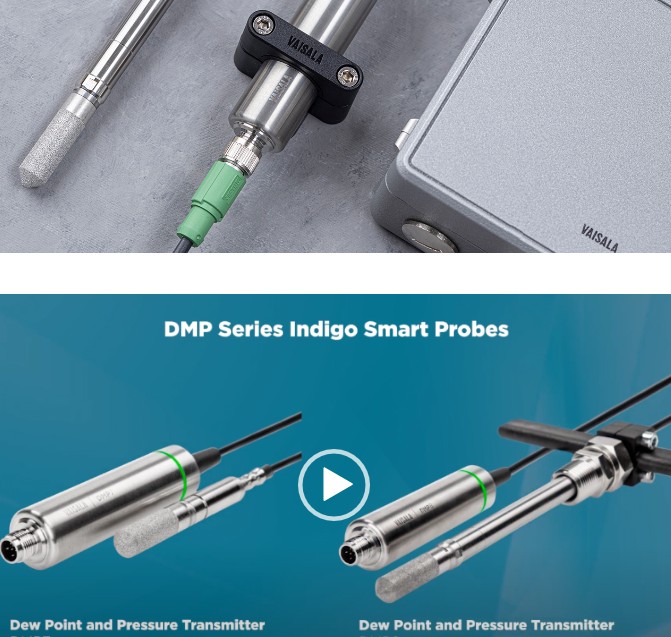

智能型露點儀和溫度探頭 DMP8

（用于小于 40 bar 的帶壓管道，可調整安裝深度）

維薩拉 DRYCAP? 智能型露點儀和溫度探頭 DMP8 設計用于壓力不超過 40 bar 的工業低濕度應用，典型應用包括工業干燥、壓縮空氣系統和半導體行業中的應用。

DMP8 本身帶 1/2 英寸 NPT 或 ISO 螺紋的螺栓，可調整插入深度。使用可選的球閥安裝套件，在帶壓情況下可將探頭插入壓力管路中或者從該管路中拔出探頭。

智能型 DMP8 屬于 Indigo 系列產品，與 Indigo500 變送器和 Indigo200 變送器兼容。它可以與維薩拉 Insight 電腦軟件一起使用，實現數據可視化、輕松設置探頭和自我校準。

Dew Point and Temperature Probe DMP8 with Adjustable Installation Depth for Pressurized Pipelines <40 bars

特點

露點儀測量范圍為 -70 ... +80 °C (-94 ... +176 °F)

露點儀測量準確度高達 ±2 °C (±3.6 °F)

工作壓力為 0 ... 4 MPa (0 ... 40 bar)

溫度準確度高達 0.1 °C (0.18 °F)

耐受冷凝、油污、灰塵和大多數化學物質

傳感器提供良好的化學物質耐受性

包括可溯源的 3 點校準證書

支持 RS-485 的 Modbus RTU 通訊協議，提供多樣、靈活的連接方式

與 Indigo 系列變送器兼容

校準間隔長達兩年，減少維護量

主要優點

針對帶壓管路而設計

智能型 DMP8 設計用于工業應用中的低濕度帶壓管道中測量露點儀。

工作壓力為 0 ... 4 MPa (0 ... 40 bar)。

由于采用滑動密封設計，可以輕松調整探頭安裝深度。使用球閥安裝套件時，可以輕松從帶壓過程中插入或拔出探頭。

低露點儀下的快速反應時間和穩定性

維薩拉 DRYCAP? 傳感器不受顆粒、冷凝水、油霧和大多數化學物質的影響。該傳感器可抗冷凝，即使處于液態水中環境下，仍可很好地恢復并正常工作?？焖俚姆磻獣r間使它在動態低露點儀應用中也能提供良好的性能，而且它具有高穩定性，可以提供較長的校準間隔（兩年）。

使用或與 Indigo 變送器一起使用

智能型 DMP8 屬于維薩拉 Indigo 系列產品，因此它還可以與維薩拉 Indigo200 變送器一起使用。這些變送器還具備其他功能，例如可直觀地展示數據的顯示屏，易于訪問以便進行探頭設置，還提供針對自動化系統連接、電源電壓和配線的更多選項。

內置的 RS-485 的 Modbus RTU 通訊協議意味著 DMP8 既可作為設備使用，也可以輕松集成到第三方系統。

在使用 DMP8 或?qū)⑵渑c Indigo 變送器一起使用時，它可以連接到維薩拉 Insight 軟件，以便輕松進行現場校準、探頭配置和設備分析。
